JQR-246P PVC Robot Kablosu, Tam Bakır Ekranlama

Sinyal Bütünlüğü Güvencesi:
Katmanlı koruma tasarımı, güç hatları ile hassas kontrol/sinyal hatları arasındaki karışmayı etkili bir şekilde izole ederek, servo sürücülerden gelen yüksek frekanslı gürültünün kodlayıcı geri bildirimini veya veri yolu iletişimini etkilemesini önleyerek hata oranlarını azaltır.
Ekonomik Dinamik Dayanıklılık:
İyi bir koruma sağlarken, PVC robotik kabloların yüksek maliyet etkinliğini ve milyonlarca bükme döngüsünü koruyarak çoğu endüstriyel otomasyon senaryosunun güç gereksinimlerini karşılar.
Temel Çevre Koruma:
PVC kılıf, genel endüstriyel ortamların ihtiyaçlarını karşılayarak yağa, grese, soğutucuya ve neme karşı temel koruma sağlar.
Uygulama Kapsamı: Belirli elektromanyetik parazitlerin mevcut olduğu ve kablonun orta ila yüksek frekanslı ileri geri hareketlere dayanması gereken genel endüstriyel otomasyon ekipmanlarında karışık güç ve hassas sinyallerin güvenilir iletimi için kullanılır.
JQR-246P PVC Robot Kablosu Avantajları
Tam Bakır Örgülü Koruma Katmanı: ≥%85 kapsama alanıyla yüksek yoğunluklu kalaylı bakır tel örgülü korumayı kullanır, elektromanyetik paraziti etkili bir şekilde bastırır ve robot kontrol sinyallerinin istikrarlı iletimini sağlar.
Son Derece Esnek Dinamik Tasarım: PVC elastomer kılıfla birleştirilmiş ince telli oksijensiz bakır iletkenler, robot bağlantılarındaki yüksek frekanslı senaryolara uygun olarak dış çapın 5 katı minimum bükülme yarıçapına ulaşır.
Burulma ve Aşınmaya Dirençli Yapı: Optimize edilmiş kablo damarı büküm aralığı ve yırtılmaya karşı dayanıklı kaplama formülü, robot kablo taşıyıcı sistemlerinde tekrarlanan bükülme ve sürtünmeye karşı dayanıklıdır.
Yağa Dayanıklılık ve Çevreye Uyumluluk: PVC kaplama yağa, zayıf asitlere ve alkalilere karşı dayanıklıdır, bu da onu otomotiv üretimi ve elektronik montaj gibi karmaşık endüstriyel ortamlara uygun hale getirir.
Güvenli ve Güvenilir Sertifikasyon: UL/CE sertifikalı, IEC 60332 standartlarına uygun alev geciktiricili, otomatik ekipmanın güvenlik gereksinimlerini karşılıyor.

Ürün Satış Noktaları
Endüstriyel Robotlar için Özel Kablo: Altı eksenli robotlar ve SCARA robotları gibi otomatik ekipmanlarda güç, sinyal ve kontrol için entegre iletim çözümleri sağlar.
Parazit Önleyici Sinyal Güvencesi: Tam bakır ekranlama tasarımı, güçlü elektromanyetik ortamlarda servo motor enkoder sinyallerinin ve veri yolu iletişimlerinin kararlı ve distorsiyonsuz iletimini sağlar.
Uzun Döngülü Dinamik Ömür: Otomotiv kaynağı ve malzeme taşıma gibi yüksek yoğunluklu sürekli çalışma senaryolarına uygun, 10 milyon kablo taşıyıcı bükme testini geçmiştir.
Ekonomik Robot Kablosu: Dinamik performans gereksinimlerini karşılarken maliyeti optimize ederek küçük ve orta ölçekli otomasyon projeleri için uygun maliyetli bir seçim sunar.
Hızlı Değiştirme Uyumluluğu: Standartlaştırılmış dış çap ve arayüz tasarımı, ana akım robot markalarının kablo kanalları ve konnektörleriyle uyumludur ve bakım kesintilerini azaltır.

İletken: Özel olarak bükülmüş ince oksijensiz bakır tel (Sınıf 5 veya 6). Kesit aralığı: 0,25 mm² ila 16 mm² (ortak).
İzolasyon: Özel esnek PVC veya elastomer, renk kodlu.
Çekirdek Yapısı: Çok çekirdekli entegrasyon (örn. 4, 8, 12, 19 çekirdek vb.):
• Elektrik hatları
• Kontrol/sinyal hatları (dahili karışmayı azaltmak için genellikle bükümlü çiftler)
• Veri yolu/geri bildirim hatları (örn. kodlayıcı çiftleri)
İç Kılıf/Dolgu: Esnek PVC veya dolgu pamuğu, damarları sabitler ve iç sürtünmeyi azaltır.

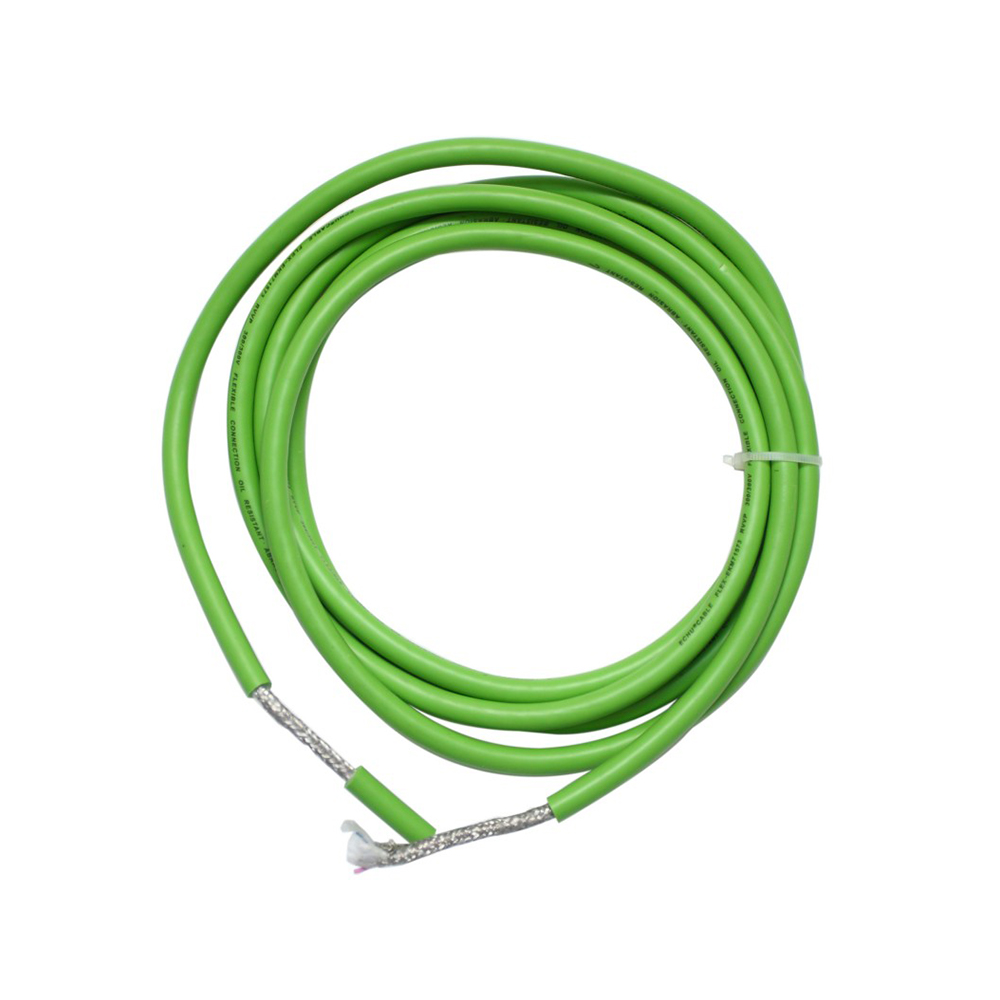

Koruma Yapısı (Temel Özellik): Tam Bakır Koruma:
1. Çift Koruma: Kritik sinyal çiftleri (örn. kodlayıcılar, iletişim veri yolları) bağımsız alüminyum folyo koruma kullanabilir.
2. Genel Koruma: Yüksek yoğunluklu kalaylı bakır örgülü ağ, kapsama alanı ≥%80, kapsamlı elektromanyetik koruma ve güvenilir topraklama sağlar.
Dış Kılıf: İyi esneklik, aşınma direnci, yağ direnci (IEC 60811-2-1) ve UV direncine sahip modifiye polivinil klorür. Tipik olarak gri veya siyah.
Nominal Gerilim: 300/500V veya 0,6/1kV.
Test Gerilimi: 1500V ila 3000V (50Hz, 1 dakika).
Uzun Süreli Çalışma Sıcaklığı: Mobil: -5°C ila 70°C; Sabit: -15°C ila 70°C.
Minimum Bükme Yarıçapı: Mobil kurulum (kablo taşıyıcılarında): 7,5 × D ila 10 × D (D: kablo dış çapı).
Bükülme Ömrü: Kablo taşıyıcılarda >2 milyondan 5 milyona kadar ileri geri hareket.
Burulma Performansı: ±180°/metre sürekli burulmaya dayanabilir.
Alev Geciktirme Derecesi: IEC 60332-1-2 ile uyumludur.
