Fiber Sayısı ve Optik Tasarım İletim Performansını Nasıl Etkiler?
Fiber Optik Kompozit Kablo her duruma uyan tek tip ürünler değildir. Fiber çekirdeklerin sayısı (2, 4, 12, 24, 48 veya daha fazla) tek bir kablo hattının ne kadar bant genişliği kapasitesini destekleyebileceğini doğrudan belirler ve tek modlu (OS2) ve çok modlu (OM3/OM4/OM5) fiber arasındaki seçim, kullanılabilir iletim mesafesini temelden değiştirir. 9/125 μm çekirdek/kılıf oranına sahip tek modlu fiberler, uzun mesafeli iletim için tasarlanmıştır ve genellikle mesafelerin birkaç kilometreyi aştığı şebeke omurgası çalışmalarında veya trafo merkezleri arası bağlantılarda kullanılır. Daha büyük 50/125 μm veya 62,5/125 μm çekirdekleriyle çok modlu fiberler, endüstriyel tesisler veya akıllı bina sistemleri içindeki kısa menzilli, yüksek bant genişliğine sahip veri bağlantıları için daha uygundur.
Daha az tartışılan ancak aynı derecede önemli bir faktör de kablonun içindeki bükümlü yapıdır. Gevşek boru tasarımları, her bir elyafın veya elyaf demetinin, jel dolu bir boru içinde hafifçe hareket etmesine olanak tanır; bu, sıcaklık dalgalanmalarının önemli olduğu dış mekan veya endüstriyel ortamlarda kritik olan termal genleşme ve büzülmeye karşı koruma sağlar. Sıkı tamponlu tasarımlar, her fiberi doğrudan koruyucu bir kaplamayla kaplayarak sonlandırılmalarını kolaylaştırır ancak mekanik strese karşı daha duyarlı hale getirir. Hem fiber hem de bakır güç iletkenlerini birleştiren kompozit kablolarda, bu iki bileşenin bükülme, gerilim ve sıcaklık yüklemesi altında nasıl etkileşime girdiğini anlamak, uzun vadeli güvenilirlik açısından çok önemlidir.
Zhishang Cable, kablonun nötr eksenine göre fiber çekirdek düzenlemesine dikkat ederek ürünler tasarlıyor ve kablo kılıfında gözle görülür herhangi bir hasar olmadan zaman içinde sinyal kalitesini sessizce düşürebilen mikro bükülme kayıplarını en aza indiriyor.

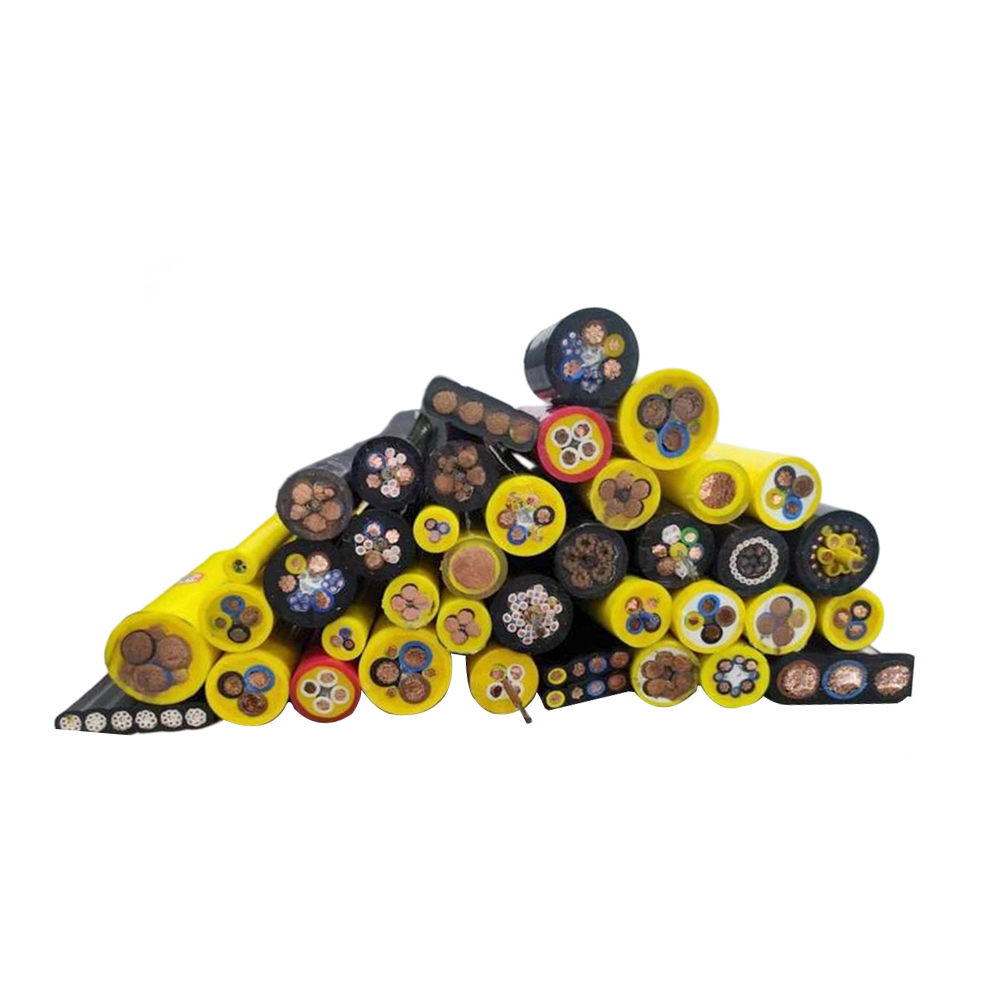

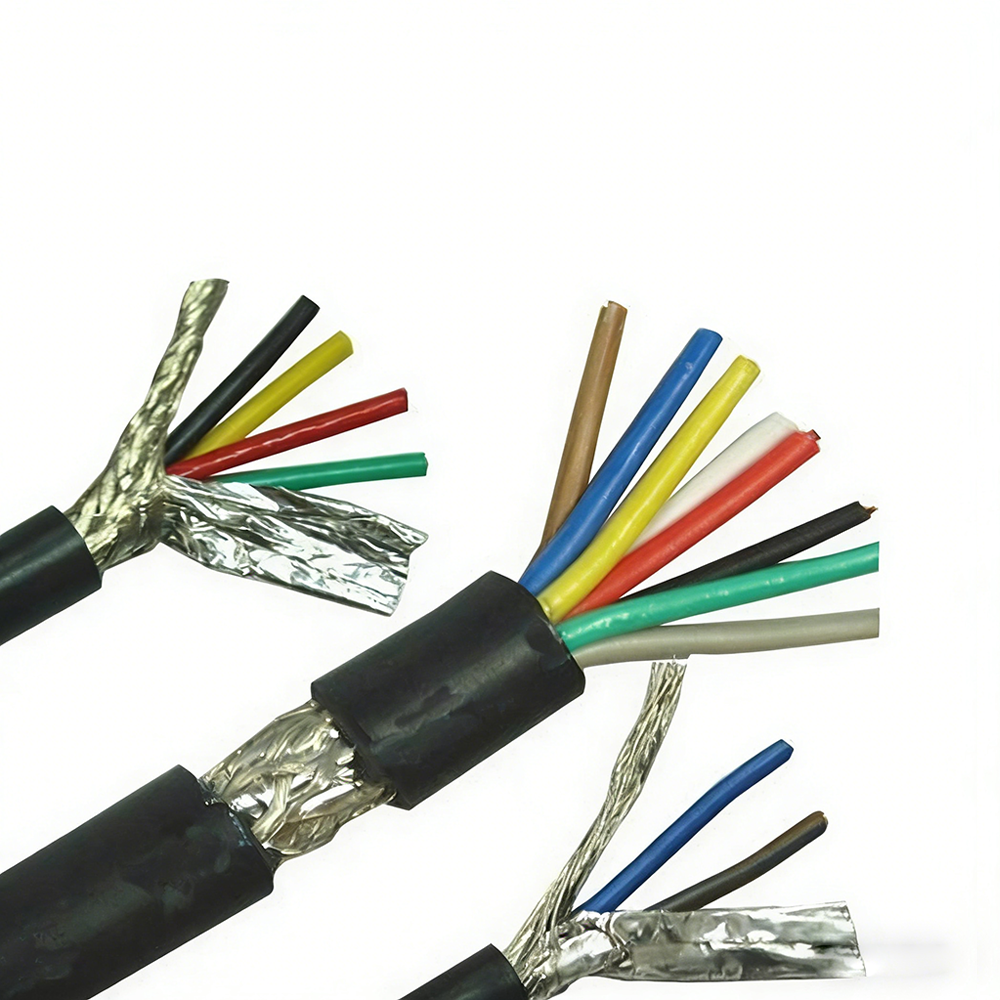

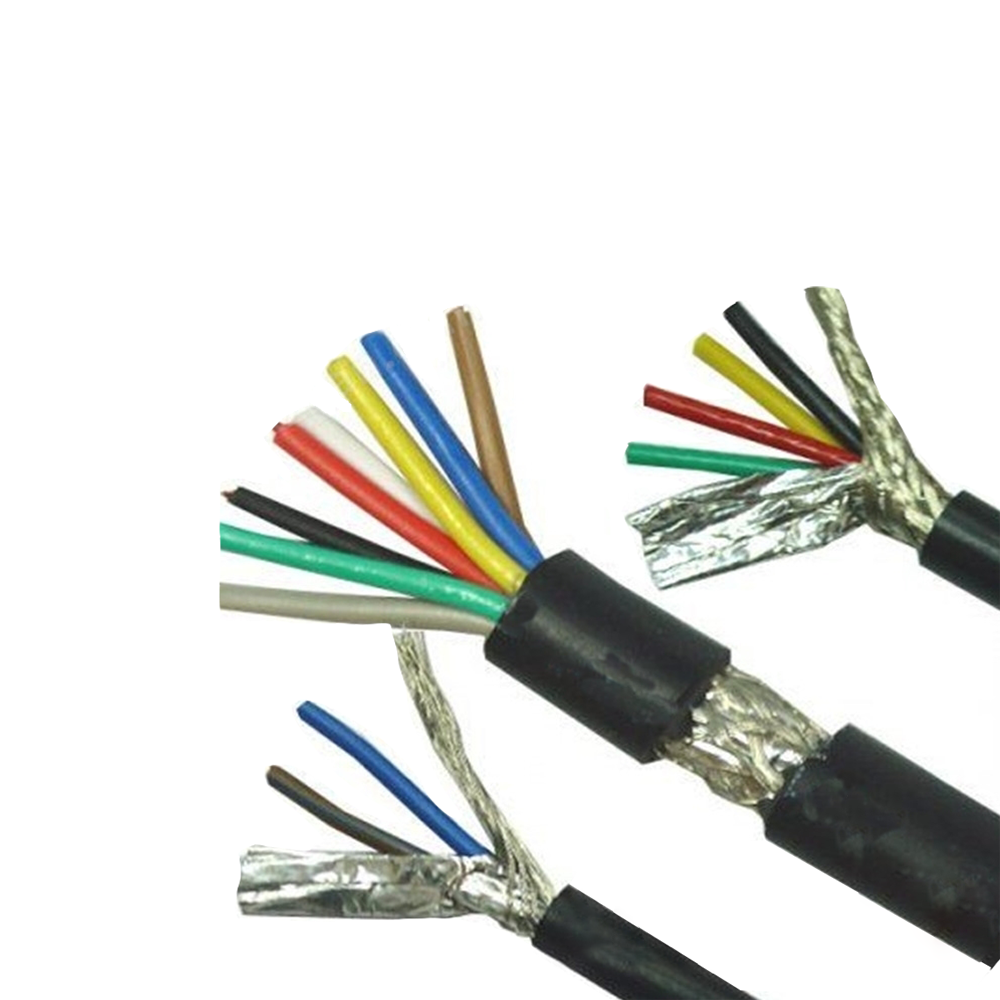

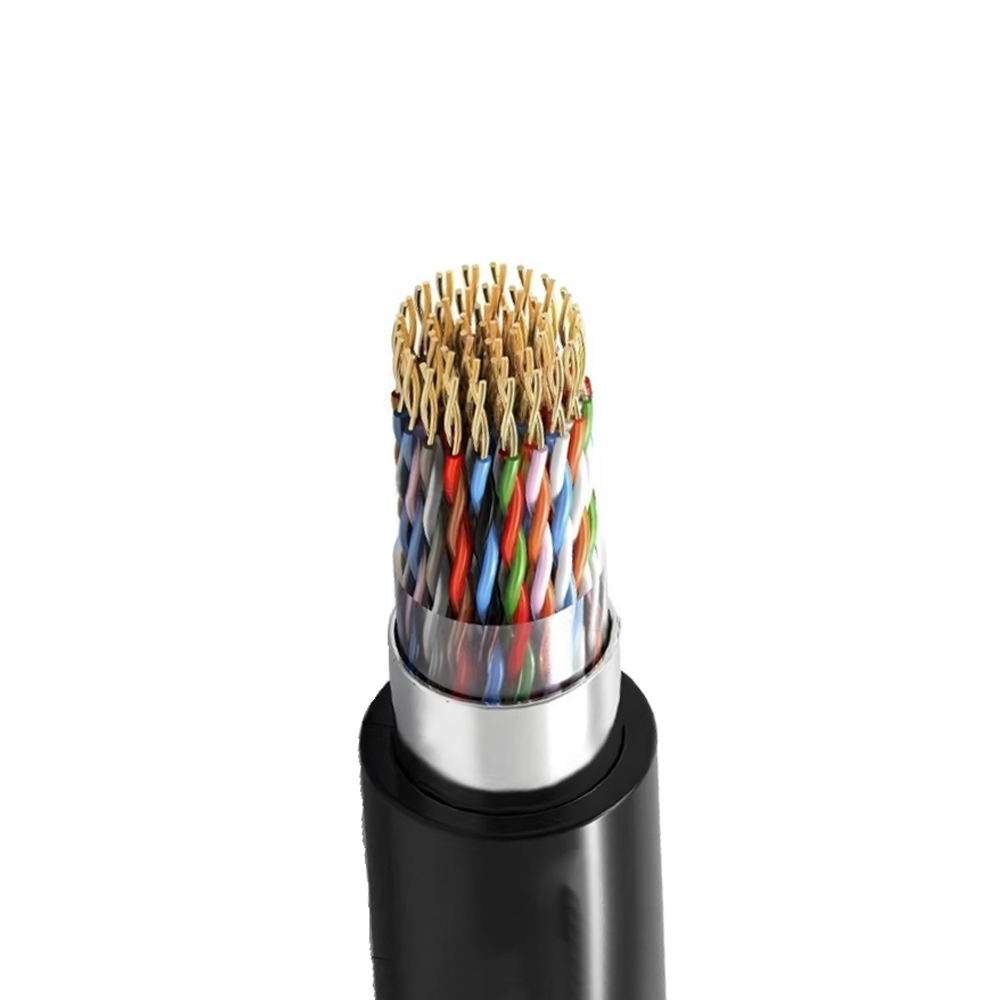

Kompozit Kablo Tasarımında Güç İletkeni Konfigürasyonları
Bir cihazın elektriksel kısmı fiber optik kompozit kablo uygulamaya bağlı olarak iki farklı işlevi yerine getirir: kameralar, sensörler veya küçük iletişim düğümleri gibi uzaktaki ekipmanlar için operasyonel güç taşıyabilir veya enerji hizmeti altyapısı içinde koruyucu bir topraklama ve sinyalleme ortamı olarak hizmet verebilir. Bu iki kullanım durumu, çok farklı iletken özellikleri gerektirir ve yanlış konfigürasyonun seçilmesi, ya aşırı mühendislik gerektiren kabloların maliyeti boşa harcamasına ya da düşük dereceli iletkenlerin güvenlik tehlikeleri yaratmasına yol açar.
Düşük voltajlı uygulamalar için (endüstriyel otomasyon ve gözetim sistemlerinde tipik olarak 48V DC veya 24V DC), 0,5 mm² ile 2,5 mm² arası kesitlere sahip çift bükümlü veya paralel bakır iletkenler yaygındır. Faydalı sınıf OPGW (Optik Topraklama Kablosu) veya OPPC (Optik Faz İletkeni) varyantlarında, metalik elemanlar aynı anda hem yapısal hem de elektrikseldir; genellikle alüminyum kaplı çelik (ACS) veya eşmerkezli katmanlar halinde düzenlenmiş alüminyum alaşımlı teller kullanılır. Bu iletkenlerin DC direnci ve kısa devre akım kapasitesi, şebeke koruma koordinasyon gerekliliklerine göre hesaplanmalı ve doğrulanmalıdır; bu kurulumlarda kablo seçimine tamamen mekanik bir yaklaşım yetersizdir.
| Başvuru Türü | Tipik İletken Malzemesi | Kesit Aralığı | Birincil İşlev |
|---|---|---|---|
| Endüstriyel Otomasyon / Gözetim | Çıplak veya kalaylı bakır | 0,5 – 2,5 mm² | Alçak gerilim güç kaynağı |
| Yardımcı Şebeke / OPGW | Alüminyum kaplı çelik (ACS) | Nominal akıma göre değişir | Topraklama kablosu arıza akımı yolu |
| Demiryolu / Transit Sistemler | Bakır veya bakır alaşımı | 1,5 – 6 mm² | Sinyal gücü veri bağlantısı |
| Akıllı Bina / Zayıf Akım | Kalaylı bakır | 0,75 – 1,5 mm² | PoE / kontrol sinyali |
Ceket Malzemesi Seçimi ve Saha Hizmet Ömrü Üzerindeki Etkisi
Fiber optik kompozit kablonun dış kılıfı, çevresel bozulmaya karşı ilk savunma hattıdır, ancak sıklıkla satın alma sırasında sonradan akla gelen bir düşünce olarak ele alınır. Baskın kılıf malzemeleri - PE (polietilen), PVC, LSZH (Düşük Duman Sıfır Halojen) ve TPU - her biri kurulum ortamına bağlı olarak kritik önem taşıyan belirli ödünleşimler taşır.
HDPE ceketler olağanüstü nem direnci, UV stabilitesi ve toprak kimyasallarına karşı direnci nedeniyle doğrudan gömme ve dış mekan hava uygulamaları için standart olmaya devam ediyor. Ancak HDPE yangın senaryolarında iyi performans göstermez; kendi kendine sönmeden yanar. Bina yükselticilerinden, tünel içindeki kablo kanallarından veya kapalı endüstriyel tesislerden geçirilen kablolar için, LSZH ceketler çoğu yangın kanununun gerektirdiği; tahliyenin zor olabileceği kapalı alanlarda özellikle önemli olan zehirli gaz emisyonunu ve duman yoğunluğunu sınırlarlar.
Robotik kollar, hareketli takım tezgahları veya çekme zinciri halat sistemleri gibi dinamik uygulamalarda ne PE ne de PVC, ihtiyaç duyulan tekrarlanan mekanik esneklik dayanıklılığını sunmaz. TPU (Termoplastik Poliüretan) Milyonlarca bükme döngüsünden sonra bile yüksek aşınma direnci ve esneklik koruması sunan, burada uygun seçimdir. Ar-Ge odaklı ürün geliştirmenin bir parçası olarak Anhui Zhishang Cable Technology Co., Ltd., kılıf arızalarının sahada erken kablo değişiminin önde gelen nedenlerinden biri olduğunun bilincinde olarak, mevcut en ucuz seçeneği varsayılan olarak kullanmak yerine, gerçek hizmet koşullarına dayalı olarak kılıf malzemesini belirlemek için müşterilerle birlikte çalışır.
Bir Bakışta Temel Kılıf Malzemesi Özellikleri
- HDPE: En iyi nem ve UV direnci; açık havada/doğrudan gömmeye uygun; alev geciktirici değildir.
- PVC: Orta düzeyde esneklikle birlikte uygun maliyetli; kabul edilebilir alev geciktirici; Yanma sırasında HCl gazı açığa çıkar.
- Ne oldu? Yangında düşük toksik emisyonlar; Birçok bölgede tüneller, demiryolları ve kamu binaları için zorunludur.
- TPU: Üstün aşınma ve esneme-yorulma direnci; Hareketli veya sürükleme zinciri kurulumları için idealdir.
Zaman İçinde Kompozit Kablo Performansını Düşüren Kurulum Tuzakları
İyi üretilmiş bir fiber optik kompozit kablo bile, kurulum uygulamaları kablonun fiziksel ve mekanik özelliklerini hesaba katmazsa düşük performans gösterebilir veya zamanından önce arızalanabilir. En sık yapılan hatalardan biri göz ardı etmektir. minimum bükülme yarıçapı . Kompozit kablolar için bu yarıçap tek bir değer değil, ikili bir kısıtlamadır: optik fiberler ve bakır iletkenler farklı minimum bükülme yarıçapı gereksinimlerine sahip olabilir ve kablo, bu ikisinden daha kısıtlayıcı olanı karşılayacak şekilde tasarlanmalı ve kurulmalıdır. Fiberin minimum bükülme yarıçapının ihlal edilmesi, mikro ve makro bükülme kayıplarına neden olur; iletken sınırının aşılması metal yorgunluğuna ve zamanla direncin artmasına neden olabilir.
Boru kurulumu sırasında gerilimin çekilmesi, yeterince takdir edilmeyen başka bir risk faktörüdür. izin verilen maksimum çekme yükü (genellikle kurulum ve uzun süreli servis için ayrı olarak belirtilir) aşılmamalıdır. Merkezi bir güç elemanı (tipik olarak FRP veya çelik) tarafından desteklenen fiberlere sahip kablolar için, güç elemanı çekme kuvvetinin çoğunu taşır; ancak kablo uçta doğru bir şekilde sonlandırılmak yerine kılıftan yakalanır veya çekilirse, yük bunun yerine optik fiberlere veya bakır iletkenlere aktarılır. Bu, özellikle kompozit kablo yapımına aşina olmayan montajcıların tamamen elektrikli kablolar için tasarlanmış standart çekme kulpları kullandığı durumlarda yaygın bir hatadır.
Sıcak ortamlarda veya doğrudan güneş ışığına maruz kalan boru hatlarında kurulum sırasındaki termal yönetim de sıklıkla göz ardı edilir. Isı, ceketin bozulmasını hızlandırır ve fiber elemanlar ile metal iletkenler arasında farklı termal genleşmeye neden olabilir. Uygun çalışma sıcaklığı aralığına sahip bir kablo belirlemek ve kablo kanalı doluluk oranlarının yeterli ısı dağılımına izin verdiğini doğrulamak, servis ömrünü önemli ölçüde uzatır. Optik kısım için birleştirme ve sonlandırma kalitesi, yalnızca görsel incelemeyle değil, kurulumdan sonra OTDR testi kullanılarak da doğrulanmalıdır; çünkü ilk gün kabul edilebilir sınırlar dahilinde olan bağlantı kayıpları, ekleme veya konnektörün yanlış yönlendirme nedeniyle mekanik strese maruz kalması durumunda önemli ölçüde kötüleşebilir.
