Yüksek Hızlı Bilgisayar Kablolarında Sinyal Bütünlüğü Nasıl Bozulur ve Bunu Hangi Yapı Parametreleri Kontrol Eder?

Yüksek performansta computer cables Çoklu gigabit veri hızlarında çalışan sinyal bütünlüğü, ölçülebilir tek bir özellik değil, her biri üretim aşamasında belirli yapı parametreleri tarafından kontrol edilen, birbirine bağlı dört bozulma mekanizmasının (zayıflama, yansıma, çapraz konuşma ve mod dönüşümü) toplam sonucudur. Her mekanizmanın nasıl ortaya çıktığını anlamak, mühendislerin belirli bir veri hızı için hangi kablo yapısı özelliklerinin gerçekten önemli olduğunu ve hangilerinin hedef frekansta işlevsel önemi olmayan pazarlama farklılıkları olduğunu belirlemesine olanak tanır.

Kablonun ekleme kaybı spesifikasyonunda açıklandığı gibi, iletkenlerdeki deri etkisi ve izolasyondaki dielektrik kaybı nedeniyle zayıflama frekansla birlikte artar. 10 Gbps'de (NRZ sinyali için yaklaşık 5 GHz Nyquist frekansı), 1 metrelik bir kablo üzerindeki ekleme kaybına, köpüklü polietilen yalıtımın kullanılmaması durumunda dielektrik kayıp hakimdir; katı PE'nin kayıp tanjantı yaklaşık 0,0002 iken PVC'nin kayıp tanjantı 250 kat daha yüksektir. 25 Gb/sn veya üzerinde çalışması amaçlanan kablolar için, yalıtım dielektrikinin köpüklenme yüzdesi kritik bir üretim parametresi haline gelir: köpük boşluk oranındaki her %10'luk artış, etkin dielektrik sabitini yaklaşık 0,08 azaltır ve kayıp tanjantını orantılı olarak azaltarak, belirli bir veri hızında kullanılabilir kablo uzunluğunu anlamlı bir şekilde uzatır.

Yansımalar, empedans süreksizliklerinde (kablo boyunca karakteristik empedansın nominal değerden saptığı herhangi bir noktada) ortaya çıkar. Empedans değişiminin birincil üretim kaynağı yalıtım eksantrikliğidir: iletkenin bir tarafındaki yalıtım duvarı diğerinden daha kalınsa, iletken çifti kendi bükümü boyunca döndükçe yerel karakteristik empedans değişir. Bu, büküm döşeme frekansında periyodik empedans değişimi üretir ve bu da döşeme uzunluğunun harmoniklerine karşılık gelen belirli frekanslarda yapısal geri dönüş kaybı tepe noktaları oluşturur. A cable with 15 mm twist lay length produces a structural return loss resonance at approximately 10 GHz — directly in the operating band of 10GBase-T and PCIe Gen 4 applications. Ekstrüzyon prosesinde hassas kalıp tasarımı ve eriyik basıncı stabilizasyonu yoluyla yalıtım eksantrikliğini nominal duvar kalınlığının ±%5'inin altına kadar kontrol etmek, yapısal geri dönüş kaybına karşı üretim önlemidir.

USB Kablo Nesilleri ve Performanstaki Her Adım Yükselişte Gereken Mühendislik Değişiklikleri

Her USB nesli, yalnızca aynı tasarımda daha sıkı toleranslar değil, kablo yapısında da temel değişiklikler gerektirdi. USB2.0'dan USB4'e ilerleme, veri hızında (480 Mb/sn'den 40 Gb/sn'ye) 1.000 kat artışı temsil eder ve bu aralığın her iki ucunda gereken kablo yapıları, iletken malzeme dışında neredeyse hiçbir ortak tasarım özelliğini paylaşmaz.

USB4 Gen 3×2 kablolar (40 Gbps) için pasif uzunluk sınırı özel ilgiyi hak ediyor. 0,8 metrelik pasif limit bir güvenlik spesifikasyonu değil, bir sinyal bütünlüğü limitidir: bu uzunluğun ötesinde, ekleme kaybı ve çiftler arası çarpıklık, alıcının dengeleme kapasitesini aşan bir seviyeye kadar birikir. Pasif erişimi 40 Gbps'de 0,8 metrenin üzerine çıkaran kablo üreticilerinin, kablonun frekansa bağlı zayıflamasını telafi eden aktif yeniden zamanlayıcı veya doğrusal ekolayzır IC'lerini kablo düzeneği içine (tipik olarak bir veya her iki konnektör muhafazasına) yerleştirmesi gerekir. Bu aktif öğeler maliyeti artırır, güç gerektirir (USB güç dağıtım veriyolundan alınır), konektör muhafazası içinde dağıtılması gereken ısı üretir ve gecikmeye neden olur. Aktif bileşenlerini açıklamayan veya bağlandığında VBUS'tan güç çekmeyen "USB4 40 Gbps 2 metre" etiketli bir kabloya şüpheyle bakılmalıdır çünkü 2 metrede pasif 40 Gbps performansı şu anda mevcut herhangi bir iletken ve yalıtım malzemesi kombinasyonuyla elde edilemez.

Çift İçi ve Çiftler Arası Eğrilik: Diferansiyel Çiftlerdeki Zamanlama Hataları Neden Maksimum Veri Hızını Sınırlıyor?

Çarpıklık, aynı anda ve yüksek performansta ulaşması gereken sinyaller arasındaki zamanlama farkıdır. computer cables iki seviyede kendini gösterir: diferansiyel bir çift içinde (çift içi çarpıklık) ve farklı çiftler arasında (çiftler arası çarpıklık). Her iki tip de sinyal bütünlüğünü bozar, ancak farklı mekanizmalar yoluyla ve her biri farklı üretim parametreleriyle kontrol edilir.

Çift içi çarpıklık - tek bir diferansiyel çiftin " " ve "-" iletkenleri arasındaki yayılma gecikmesi farkı - öncelikle iki iletken arasındaki geometrik asimetriden kaynaklanır. Çiftteki bir iletkenin çapı biraz daha büyükse, izolasyon duvarı biraz daha kalınsa veya kablo merkezine sistematik olarak partnerinden daha yakın konumlandırılmışsa, partnerinden biraz farklı bir yayılma hızına maruz kalır. Bir kablodaki yayılma hızı v = c/√(εeff)'tir; burada εeff, iletkeni çevreleyen yalıtımın etkili dielektrik sabitidir - bir çiftin iki iletkeni arasındaki dielektrik ortamdaki herhangi bir asimetri, bir yayılma hızı farkı ve dolayısıyla çift içi çarpıklık üretir. 40 Gbps'de (NRZ sinyali için 25 ps UI), 1 metrelik bir kablo üzerinde biriken 1 ps/m'lik çift içi eğim bile birim aralığının %4'ünü kaplar ve alıcının saatine ve veri kurtarma devresine, gelen veri gözünü doğru şekilde örneklemek için çok az bir marj bırakır. USB4 Gen 3×2 spesifikasyonu, çift içi eğimi 3 ps/m ile sınırlar; bu, tüm kablo uzunluğu boyunca iletken çapı eşleşmesinin ±%0,5 dahilinde olmasını ve yalıtım duvarı eksantrikliğinin ±%3'ün altında olmasını gerektirir.

Çiftler arası çarpıklık (ilgili sinyalleri taşıyan ayrı çiftler arasındaki yayılma gecikmesi farkı), PCIe, HDMI 2.1 ve DisplayPort 2.0 gibi paralel olarak birden fazla şerit kullanan protokollerde kritik hale gelir. Bu protokollerde, çok şeritli bir veri sözcüğü çiftlere bölünür ve alıcı çipin, orijinal verileri yeniden oluşturmak için tüm şeritleri hizalaması gerekir. The receiver uses lane-to-lane skew compensation circuitry to compensate for inter-pair skew, but this compensation has a finite range — typically 20–64 UI for PCIe Gen 5 receivers. Kablo düzeneğindeki çiftler arası eğrilik alıcının dengeleme aralığını aşarsa, her bir şerit kabul edilebilir sinyal kalitesine sahip olsa bile bağlantı kurulamaz. Çiftler arası eğrilik öncelikle kablo içindeki tüm veri çiftlerinin elektriksel uzunluğunun eşleştirilmesiyle kontrol edilir; böylece her bir çiftin aynı etkili dielektrik sabitine ve fiziksel yol uzunluğuna sahip olması sağlanır. Bu, uyumlu döşeme uzunlukları, tüm çiftler boyunca uyumlu yalıtım dielektrik sabiti (ekstrüzyon sırasında tutarlı yalıtım bileşiği viskozitesi gerektirir) ve kablo düzeneği içinde uzunluk uyumlu çift yönlendirmesi yoluyla elde edilir.

Aktif Optik Kablo Teknolojisi: Bakır Bilgisayar Kabloları Ne Zaman ve Neden Fiziksel Sınırlarına Ulaşır?

Bakır bazlı yüksek performanslı bilgisayar kabloları temel bir fiziksel sınırlamayla karşı karşıyadır: veri hızları arttıkça yüzey etkisi ve dielektrik kaybı orantılı olarak artar ve belirli bir veri hızını destekleyebilecek maksimum pasif kablo uzunluğu azalır. For 100 Gbps and above, this limitation becomes a practical constraint at cable lengths relevant to data center rack wiring (3–5 meters) and cross-rack connections (10–30 meters). Her iki uçta da standart bakır elektrik arayüzleri kullanan ancak optik fiber üzerinden iletim için sinyali konektör muhafazası içinde optiğe dönüştüren aktif optik kablolar (AOC), veri merkezi mesafelerinde metre başına ihmal edilebilir zayıflamaya sahip bir iletim ortamı (fiberdeki ışık) kullanarak bu sınırlamayı atlar.

Bir AOC'de optikten elektriğe dönüşüm, verici konnektördeki VCSEL (dikey boşluklu yüzey yayan lazer) sürücü IC'sinde ve alıcı konnektördeki fotodetektörde meydana gelir. Ekipman bağlantı noktası ile VCSEL sürücüsü arasındaki bakır kablo genellikle 10-15 mm'den azdır; bu, veri hızı ne olursa olsun bakır kayıplarının göz ardı edilebilecek kadar kısa olması anlamına gelir. Bu mimari, AOC'lerin ana ekipmana standart bir elektrik arayüzü (SFP, QSFP28, QSFP-DD veya diğer form faktörleri) sunmasına olanak tanırken, fiber türüne ve optik dalga boyuna bağlı olarak etkin bağlantı uzunluğunu şeffaf bir şekilde 50-100 metreye veya ötesine genişletir. From the host equipment's perspective, the AOC is indistinguishable from a passive copper direct-attach cable (DAC) — no driver configuration or link-layer changes are required.

Veri merkezi uygulamalarında pasif bakır DAC, aktif bakır kablo ve AOC arasındaki tercihi belirleyen ödünleşimler üç temel boyutta özetlenmiştir:

• Length range: Pasif bakır DAC, 100 Gbps'de 0-3 metre ve 400 Gbps'de 0-1 metre için idealdir. Aktif bakır kablolar pasif erişimi 100 Gbps'de 5-7 metreye kadar genişletir. AOC, 1-100 metreyi (ve tek modlu fiberle 300 metreye kadar) destekler; bu da onu 400 Gbps ve üzeri hızlarda çapraz koridor ve raflar arası bağlantılar için geçerli tek seçenek haline getirir.
• Power consumption: Pasif bakır DAC, kablo düzeneğinin kendisinde (yalnızca alıcı-vericide) güç tüketmez. Aktif bakır, kabloya gömülü elektroniklerde uç başına 0,5–1,5 W tüketir. AOC, VCSEL sürücüsü ve fotodetektör devrelerinde uç başına 1,0–3,0 W tüketir. In a data center with 10,000 active links, the power difference between passive DAC and AOC can represent 20–30 kW of additional heat load requiring cooling capacity.
• Tamir edilebilirlik ve esneklik: Bir konnektörün hasar görmesi durumunda pasif bakır DAC sahada yeniden sonlandırılabilir; kablonun kendisinde fiziksel hasardan bağımsız olarak arızalanabilecek hiçbir bileşen yoktur. AOC düzenekleri onarılamaz; arızalı bir VCSEL, sürücü IC'si veya fiber ekleme, tüm kablo düzeneğinin değiştirilmesini gerektirir. Fiber bükülme yarıçapı sınırları (OM3/OM4 çok modlu fiber için genellikle 30 mm) bakır bilgisayar kablolarınınkinden daha sıkı olduğundan, AOC kabloları bükülme yarıçapı ihlallerine karşı bakır kablolara göre daha savunmasızdır.

3. Nesilden 6. Nesil'e PCIe Kablo Teknik Özellikleri: Nesiller Arasında Neler Değişiyor ve Neden

PCI Express has evolved through six generations with data rate doubling at each step, and each generation transition has required cable construction changes to maintain signal integrity within the specification's compliance margin. Kablonun birincil sinyal iletim ortamı olduğu ağ kablolarının aksine, PCIe kabloları, kablonun PCB izleri, konektörler ve yollar dahil olmak üzere daha uzun bir kanalın bir bölümü olduğu genişletme yuvalarını veya eklenti kartlarını bağlar; bu da kablonun ekleme kaybı bütçesini toplam kanal bütçesinin yalnızca küçük bir kısmı haline getirir.

PCIe Gen 3 (şerit başına 8 GT/s), 4 GHz'de (8 GT/s NRZ sinyali için Nyquist frekansı) 20 dB'lik toplam kanal ekleme kaybı limiti belirledi. For a cable segment within this channel, a practical allocation is 8–10 dB, allowing cable lengths of 1–2 meters with well-designed foil-shielded twisted pair construction using solid PE insulation. Gen 3'te tanıtılan kodlama şeması (128b/130b), kodlama verimliliğini artırdı ancak Nyquist frekansını hat hızına göre değiştirmedi.

PCIe Gen 4 (16 GT/s), Nyquist frekansını iki katına çıkararak 8 GHz'e çıkararak aynı kablo uzunluğu için ekleme kaybını kabaca iki katına çıkardı çünkü hem iletken yüzey etkisi kaybı (√f ile orantılı) hem de dielektrik kaybı (f ile orantılı) arttı. Kablo segmenti ekleme kaybını azaltılmış tahsis dahilinde tutmak için, katı PE, eşdeğer köpüklü PE yapısına göre 8 GHz'de %15-20 daha yüksek ekleme kaybı ürettiğinden, Gen 4'te 0,5 metreden uzun kablolar için köpüklü PE yalıtımı fiilen zorunlu hale geldi. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist), kablo ekleme kaybı gereksinimlerini, PCIe SIG'nin aktif kablo gereksinimlerini tanımlayan OCuLink ve PCIe Kablo Spesifikasyonu v2.0'ı yayınladığı noktaya kadar zorladı ve 32 GT/s'de 1 metreyi aşan pasif kablo uzunluklarının uyumluluğu korumak için yerleşik sinyal koşullandırması gerektirdiğini kabul etti.

PCIe Gen 6, NRZ'nin yerine PAM4 (4 seviyeli darbe genlik modülasyonu) kodlamasını tanıttı; bu, belirli bir veri hızı için gerekli Nyquist frekansını yarıya indirdi (PAM4 ile 64 GT/s, 32 GT/s NRZ ile aynı 16 GHz Nyquist'e sahiptir). Bu kodlama değişikliği, kablo ekleme kaybı gereksinimlerini kısmen hafifletti, ancak doğrusallık gereksinimlerini ortaya çıkardı: PAM4, iki yerine dört sinyal seviyesi kullanır ve kablonun frekans tepkisindeki doğrusal olmama, farklı sinyal seviyelerindeki göz yüksekliklerinin eşit olmamasına neden olarak iç göz açıklıkları için gürültü marjını azaltır. PCIe Gen 6 için yüksek performanslı bilgisayar kabloları bu nedenle yalnızca ekleme kaybı sınırlarını değil aynı zamanda PAM4 performansını orantısız bir şekilde etkileyen genlik-faz distorsiyonuna neden olan grup gecikme değişimi (sinyal yayılma hızının frekans bağımlılığı) sınırlarını da karşılamalıdır.

Yüksek Hızlı Bilgisayar Kabloları için İletken Malzeme Seçenekleri: Bakır Kaplı Alüminyum ve Gümüş Kaplama Bakır Karşılaştırıldı

Yüksek performanslı bir bilgisayar kablosunun iletken malzemesi, göründüğünden daha incelikli bir özelliktir. Bakır evrensel temeldir, ancak iki değiştirilmiş iletken yapısı - bakır kaplı alüminyum (CCA) ve gümüş kaplı bakır (SPC) - belirli bağlamlarda kullanılır ve bunların performans değiş tokuşları genel satın alma uygulamalarında yeterince anlaşılmaz.

Bakır Kaplı Alüminyum (CCA)

CCA iletkenleri, ince bir dış bakır tabakasıyla kaplı alüminyum bir çekirdekten oluşur. Bakır tabaka kalınlığı tipik olarak iletken yarıçapının %10-15'i kadardır. CCA, katı bakırla karşılaştırıldığında önemli ölçüde ağırlık ve maliyet tasarrufu sağlar; alüminyum yoğunluğu 2,7 g/cm³ iken bakırın yoğunluğu 8,9 g/cm³'tür, dolayısıyla CCA iletkenleri birim uzunluk başına yaklaşık %40-45 daha hafiftir. Yüzey etkisinin akımı iletken yüzeyiyle sınırladığı yüksek frekanslarda, CCA esas olarak katı bakırla aynı şekilde davranır: bakırda 1 GHz'de yüzey derinliği yaklaşık 2 μm'dir ve bu, pratik CCA iletkenlerindeki bakır kaplama kalınlığından çok daha incedir. Bu nedenle CCA, akım yoğunluğunun bakır kaplama katmanında yoğunlaştığı yüksek frekanslı sinyal iletkenleri için teknik olarak kabul edilebilir. CCA sınırlaması, akımın tüm iletken kesitine nüfuz ettiği DC ve düşük frekanslı uygulamalarda ortaya çıkar: alüminyumun iletkenliği bakırın yaklaşık %61'idir, dolayısıyla CCA iletkenleri aynı çaptaki katı bakırdan anlamlı derecede daha yüksek DC direncine sahiptir. Bir bilgisayar kablosu (USB VBUS, PCIe yardımcı güç) içindeki güç iletkenleri için, daha yüksek DC direnci, daha büyük voltaj düşüşü ve nominal akımda daha yüksek I²R ısıtma anlamına gelir; bu, CCA veri iletkenlerinin kabul edilebileceği aynı kablodaki güç iletkenleri için katı bakırın tercih edilmesini sağlar.

Gümüş Kaplama Bakır (SPC)

Gümüşün iletkenliği bakırdan biraz daha yüksektir (6,30 × 10⁷ S/m vs. 5,96 × 10⁷ S/m) ve üstün yüzey özellikleri (gümüş oksit, bakır oksidin aksine iletkendir), akımın son derece ince bir yüzey katmanında aktığı çok yüksek frekanslarda gümüş kaplamayı faydalı kılar. Yüksek frekanslı bilgisayar kablolarında gümüş kaplamanın birincil pratik avantajı, marjinal iletkenlik artışı değil, iletken yüzeyinde bakır oksit oluşumunun önlenmesidir. Bakır oksit, metalik bakırdan çok daha düşük iletkenliğe sahip bir yarı iletkendir; iletken yüzeyi oksidasyonu ilerledikçe etkin yüzey derinliği direnci, toplu bakır iletkenliğinden tahmin edilen değerin üzerine çıkar ve kablo için belirtilenden daha yüksek ekleme kaybına neden olur. Gümüş kaplama, oksidasyona dayanıklı bir yüzey katmanı sağlayarak, kablonun kullanım ömrü boyunca iletkenin yüzey direncini tasarım değerinde tutar. Bu fayda, kullanımdan önce uzun süre saklanan veya nemli veya hafif aşındırıcı ortamlarda çalıştırılan kablolarda en belirgindir. Üretimden hemen sonra temiz ortamlarda kullanılan kablolar için gümüş kaplamalı ve çıplak bakır iletkenler arasındaki fark ölçülebilir ancak genellikle ekleme kaybı spesifikasyon sınırına göre küçüktür.

Üretimde Performans Eksikliklerini Önlemek İçin OEM Bilgisayar Kablosu Şartnameleri Nasıl Yazılmalıdır?

Bu parametreleri üreten temel yapı özelliklerini belirtmeden yalnızca empedans, ekleme kaybı, karışma gibi elektriksel parametrelere odaklanan özel OEM bilgisayar kablosu spesifikasyonları, bir doğrulama sorunu yaratır: bir kablo, farklı üretim koşulları altında veya eskime sonrasında spesifikasyon dışı performans üretecek yapı seçeneklerini kullanırken, bir numune partisinde ölçülen elektrik spesifikasyonlarını karşılayabilir. Sağlam bir OEM spesifikasyonu, hem ölçülebilir elektriksel performans parametrelerini hem de bu parametrelerin üretim partileri ve hizmet ömrü boyunca korunmasını sağlayan yapı kısıtlamalarını tanımlar.

Aşağıdaki yapı parametreleri, üreticinin takdirine bırakılmak yerine, yüksek performanslı bilgisayar kablosu OEM spesifikasyonunda açıkça belirtilmelidir:

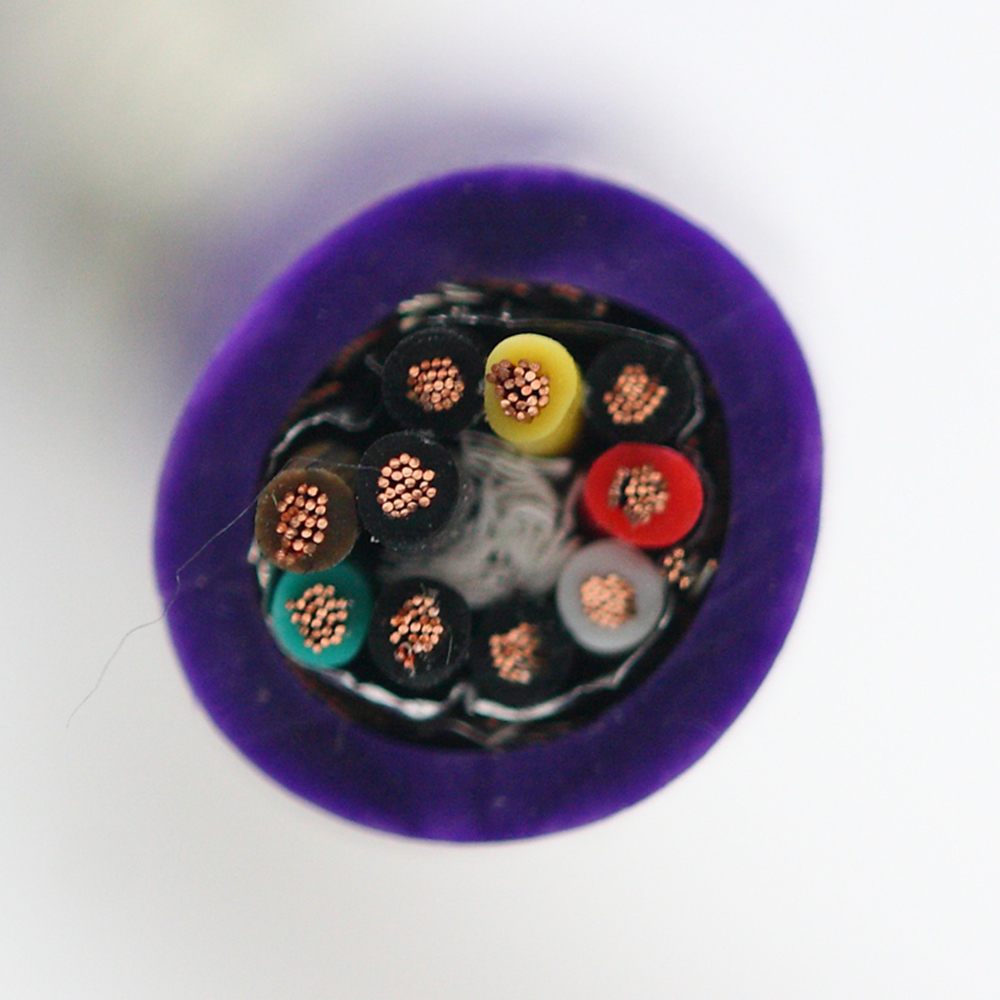

• İletken malzemesi ve büküm sınıfı: Aynı kablo içindeki sinyal ve güç iletkenleri için tek damarlı veya çok telli, çıplak bakır veya gümüş kaplı bakır veya CCA'yı ve büküm sınıfını (IEC 60228 Sınıf 2, 5 veya 6) ayrı ayrı belirtin. Yalnızca "28 AWG iletken" yazan bir spesifikasyon, üreticiye, güç iletkenleri için CCA'yı ve sinyal iletkenleri için katı bakırı (veya tersini) herhangi bir açıklama yapmadan kullanma konusunda serbest bırakır.
• Yalıtım malzemesi ve köpük yüzdesi (köpüklü ise): Yalnızca nominal duvar kalınlığı yerine yalıtım polimeri tipini (katı PE, minimum köpük yüzdesine sahip köpüklü PE, FEP veya PTFE) belirtin. Aynı yalıtım duvar kalınlığına ancak farklı dielektrik sabitlerine (katı ve köpüklü PE) sahip iki kablo, yüksek frekansta farklı karakteristik empedanslara ve farklı ekleme kaybı değerlerine sahip olacaktır.
• Büküm uzunluğu aralığı ve toleransı: Her diferansiyel çifti için nominal döşeme uzunluğunu ve izin verilen maksimum sapmayı belirtin. Döşeme uzunluğu doğrudan yapısal geri dönüş kaybı tepe frekansını ve çift dengesini kontrol eder; kontrolsüz katman uzunluğu değişimi, zaman alanı reflektometri testi olmadan teşhis edilmesi zor olabilen partiden partiye empedans değişimi üretir.

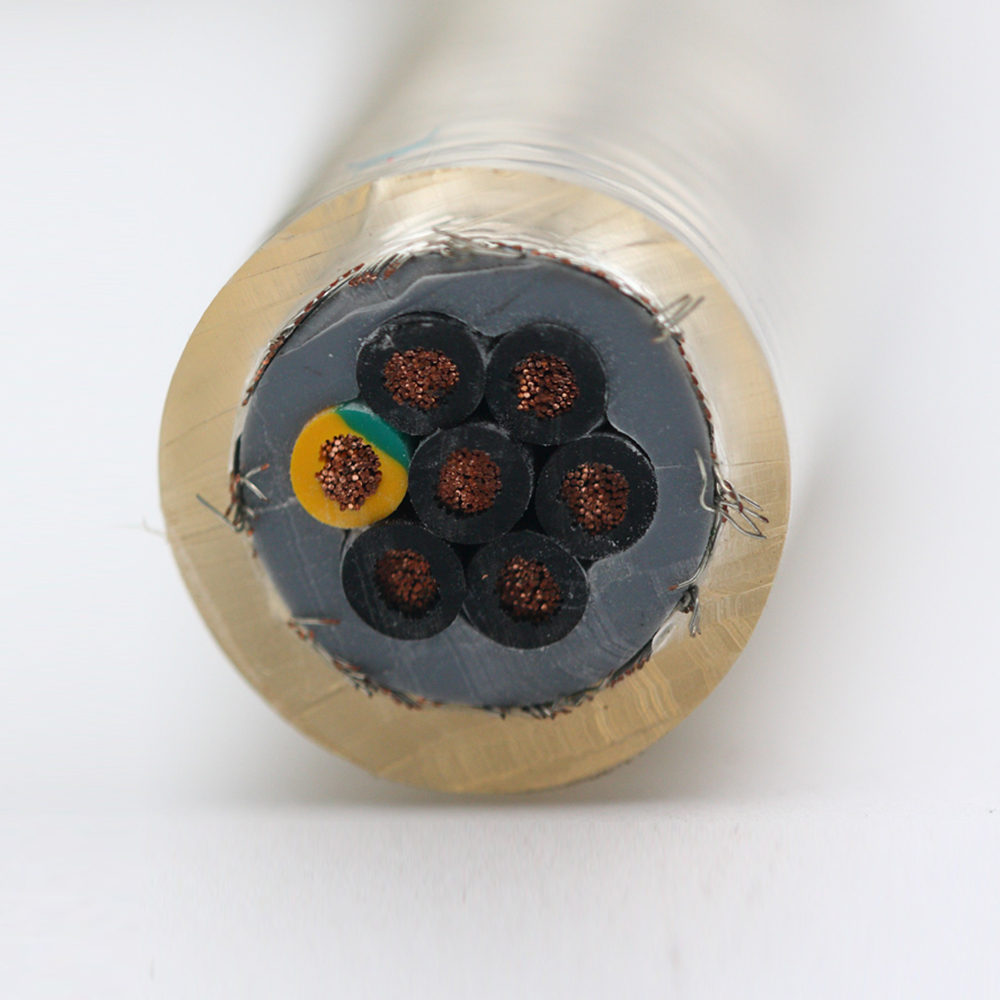

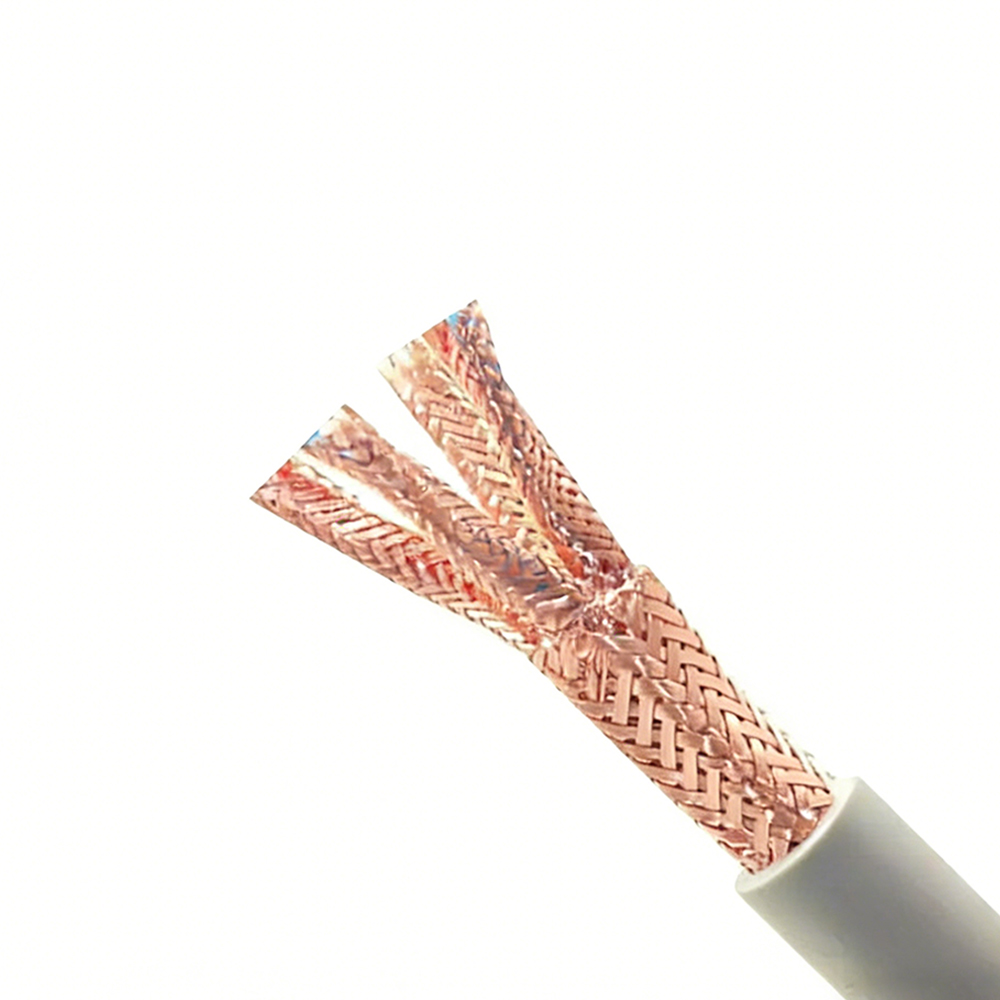

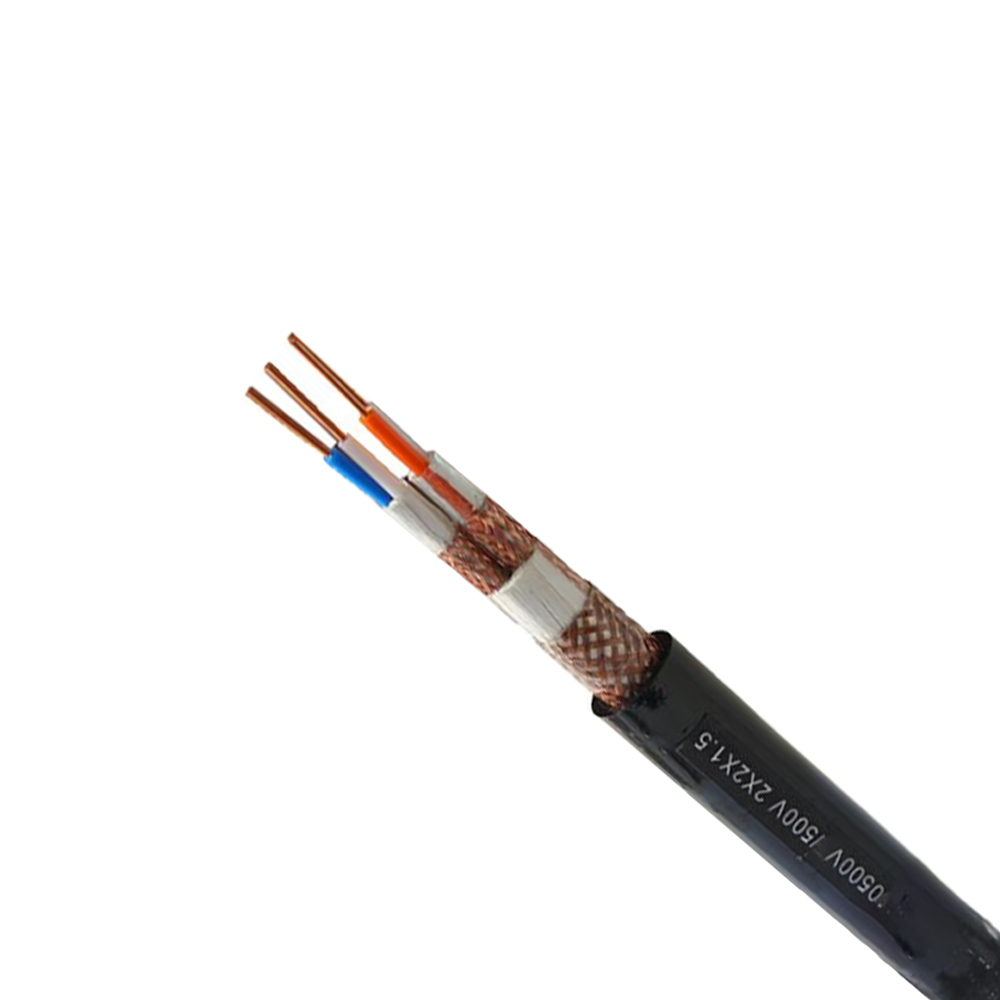

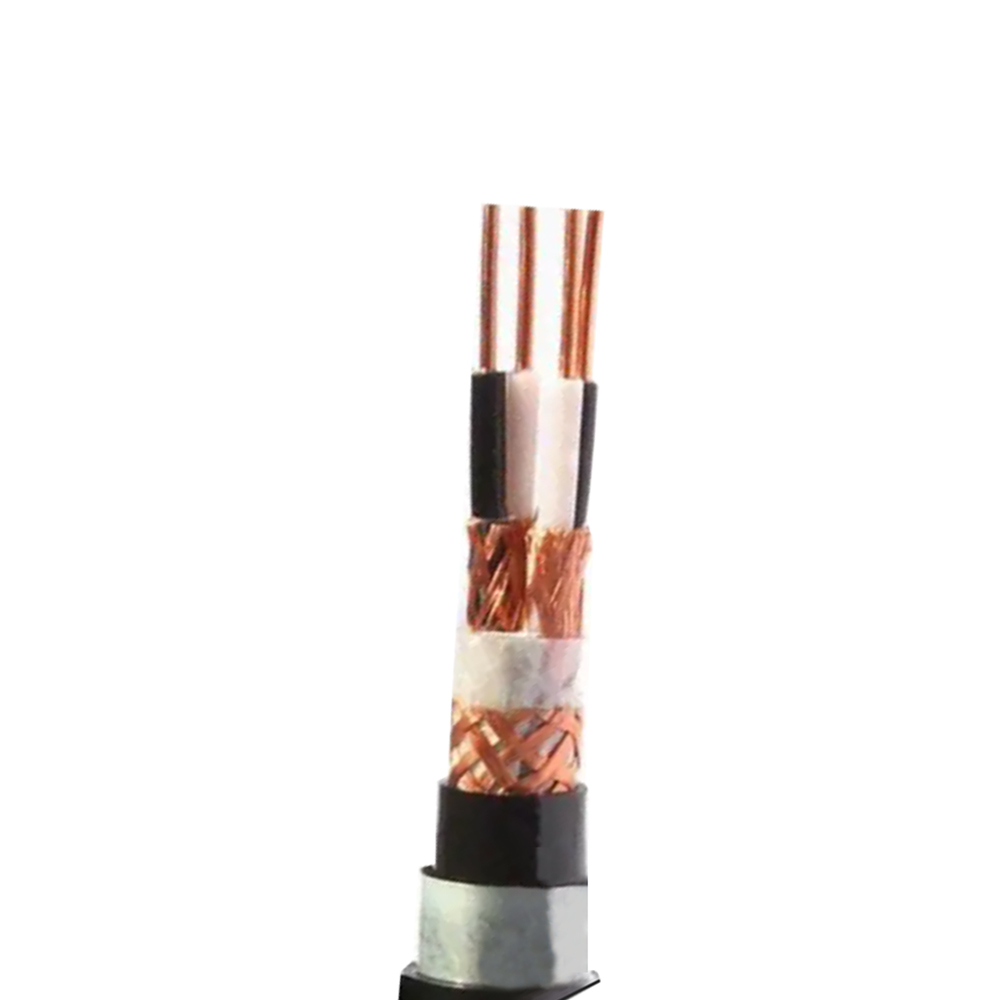

• Kalkan yapısı ve kapsamı: Her bir çift koruma için folyo türünü (alüminize polyester veya alüminize polipropilen), folyo örtüşme yüzdesini ve drenaj teli malzemesini, ayrıca dış örgü koruma için genel örgü kapsama yüzdesini ve tel çapını belirtin. Bu ayrıntılar olmadan "tamamen korumalı", üreticilerin teknik olarak koruyucu malzeme içeren ancak gigahertz frekanslarında yetersiz EMI bastırma sağlayan minimum kapsama yapıları kullanmalarına olanak tanır.
• İlk Ürün Denetimi (FAI) gereklilikleri: İlk üretim çalışmasından alınan bir numunede hangi parametrelerin ölçülmesi gerektiğini, hangi test ekipmanının ve prosedürlerinin kullanılacağını ve neyin geçer sonuç teşkil ettiğini belirtin. FAI, numune onayından sonra daha düşük maliyetli bir yapının değiştirilmesini önleyen sözleşmeye dayalı bir mekanizmadır. OEM spesifikasyonunda açık FAI gereklilikleri olmadığında, üreticinin onaylı numunede kullanılan yapıyı sonraki üretim çalışmaları boyunca sürdürme konusunda sözleşmeden doğan bir yükümlülüğü yoktur.

Düzenleyici sertifikasyona (UL, CE, FCC Bölüm 15) tabi ürünlerde kullanılması amaçlanan bilgisayar kabloları için OEM spesifikasyonu, kablonun kendisinin ayrı sertifika taşıması gerekip gerekmediğini veya son ürün montajında ​​bir bileşen olarak sertifikalandırılıp sertifikalandırılmayacağını da açıklığa kavuşturmalıdır. Kablo seviyesi sertifikasyonu, belirli yapının test edilmesini ve sertifikasyon kuruluşunun programı kapsamında listelenmesini gerektirir; son ürün sertifikası, bağımsız kablo seviyesi işaretleri gerektirmeden kabloyu dahili bir bileşen olarak kapsar. Belirtilenler ile sertifikasyon yolunun gerçekte gerektirdiği arasındaki yanlış hizalama, düzenleyici inceleme "UL listesinde" olarak belirtilen bir kablonun aslında yalnızca bir bileşen olarak UL tarafından tanındığını veya amaçlanan uygulamanın gerektirdiğinden farklı bir voltaj/sıcaklık derecesi için UL listesi taşıdığını ortaya çıkardığında, proje gecikmelerinin yaygın bir nedenidir.
