XLPE Yalıtımlı ve Kılıflı Güç Kablolarına Kapsamlı Giriş

I. Tanım ve Temel Özellikler
XLPE yalıtımlı ve kılıflı güç kabloları, iletken yalıtım katmanı olarak çapraz bağlı polietilen (XLPE) kullanan ve kılıf olarak başka malzemeleri (PVC, PE veya halojen içermeyen poliolefin gibi) içerebilen güç kablolarını ifade eder. XLPE, polietilenin doğrusal moleküler zincirlerini üç boyutlu bir ağ yapısına dönüştürerek, termomekanik özelliklerini önemli ölçüde artıran fiziksel veya kimyasal çapraz bağlanmaya uğrar. Bu, onu modern alçak, orta ve yüksek gerilim kabloları için ana akım ve tercih edilen teknoloji haline getirir.

Temel Özellikler:
Olağanüstü Isı Direnci: 90°C'ye kadar uzun süreli izin verilen çalışma sıcaklığı, PVC kablolardan (70°C) 20°C daha yüksek, önemli ölçüde geliştirilmiş kısa süreli aşırı yük kapasitesi ve kısa devre termal kararlılık sıcaklığı (250°C).
Daha Yüksek Akım Taşıma Kapasitesi: Daha yüksek sıcaklık derecesi nedeniyle aynı iletken kesiti için izin verilen akım taşıma kapasitesi PVC kablolara göre %20-%30 daha fazladır. Alternatif olarak aynı akım için daha küçük bir kesit seçilebilir, böylece malzeme ve maliyetten tasarruf sağlanır.
Mükemmel Elektriksel Özellikler: Yüksek dielektrik mukavemeti, düşük dielektrik kaybı ve yüksek izolasyon direnci, onu özellikle orta ve yüksek voltajlı güç iletimi için uygun kılar.
Çevresel Stresten Çatlamaya Karşı İyi Direnç: Çapraz bağlı yapı, sıradan polietilene (PE) kıyasla termal ve mekanik stres altında çatlamaya karşı çok daha üstün direnç sağlar.
Uzun Çalışma Ömrü: Malzemenin yavaş termal yaşlanması, PVC kablolarınkini çok aşan 30-40 yıllık tipik tasarım hizmet ömrüyle sonuçlanır.

II. Ana Tipler ve Uygulama Senaryoları
Gerilim Seviyesine Göre Sınıflandırma:
Alçak Gerilim XLPE Kablolar (0,6/1 kV): Hızla VV serisinin yerini alan ve bina ve endüstriyel güç dağıtımında mutlak dayanak noktası haline gelen YJV ve YJLV serisi gibi.
Orta Gerilim XLPE Kabloları (örn. 8,7/15 kV, 26/35 kV): YJV22 ve YJLV22 serisi gibi, kentsel dağıtım ağlarında, endüstriyel parklarda ve büyük binalarda 10 kV–35 kV'de ana güç iletimi için kullanılır.
Yüksek Gerilim ve Ekstra Yüksek Gerilim XLPE Kabloları (110 kV ve üzeri): Kentsel yer altı iletim koridorları, enerji santrali çıkışları ve denizaltı enerji iletimi gibi uygulamalar için ultra temiz yalıtım malzemeleri ve özel işlemler kullanın.

Kılıf ve Yapıya Göre Sınıflandırma:

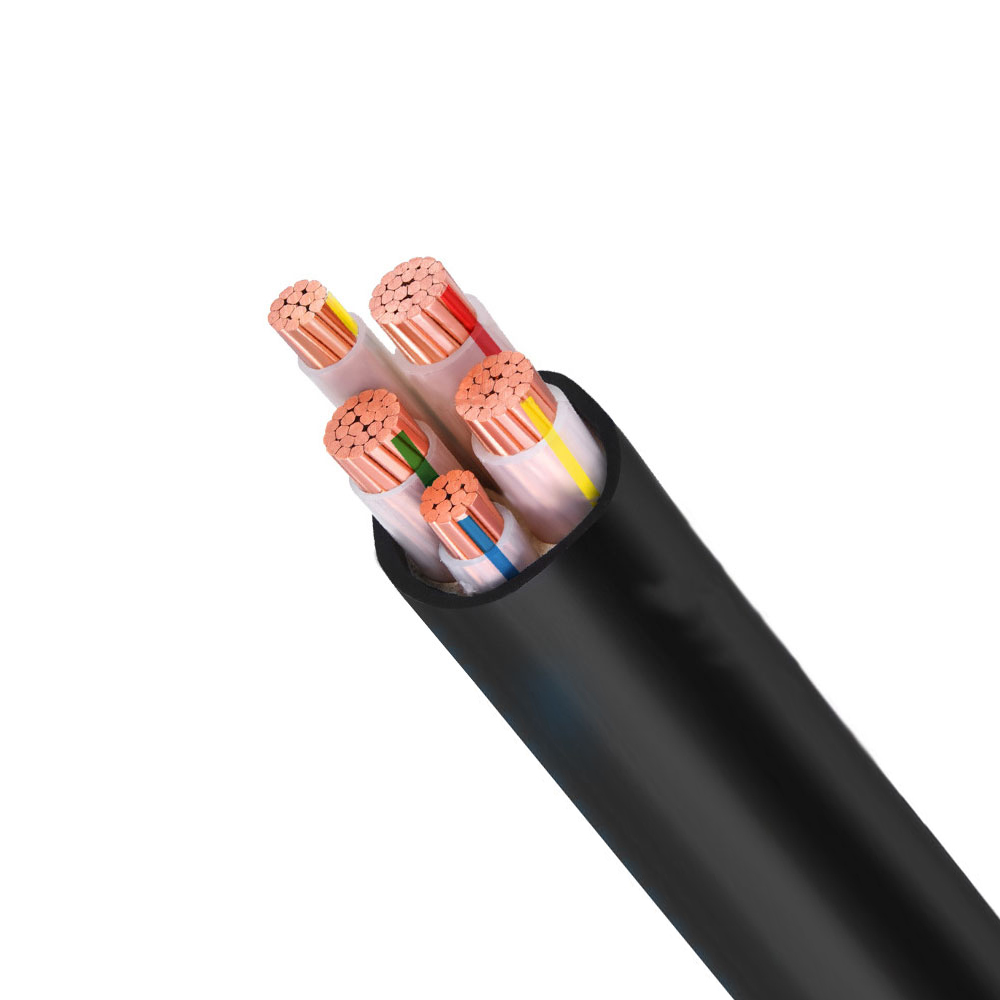

Standart Tip (YJV): En yüksek çok yönlülüğü sunan polivinil klorür (PVC) dış kılıf.

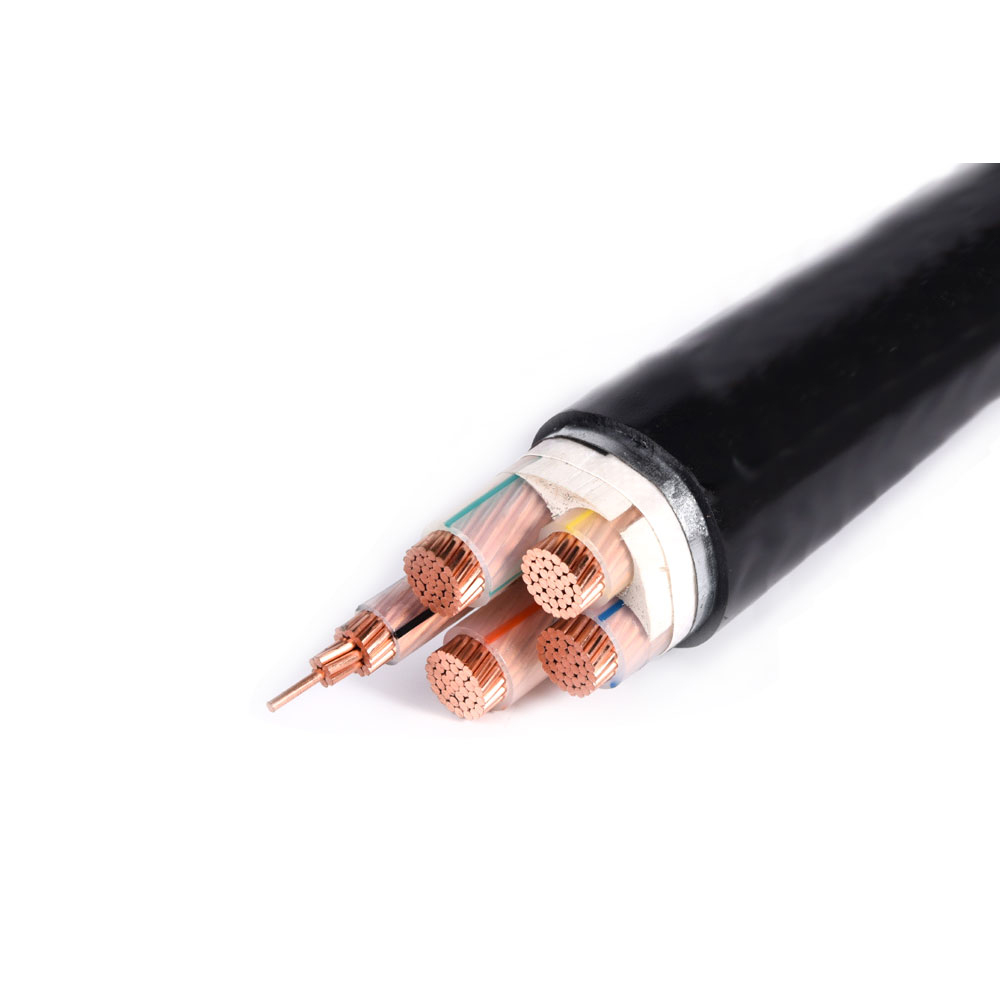

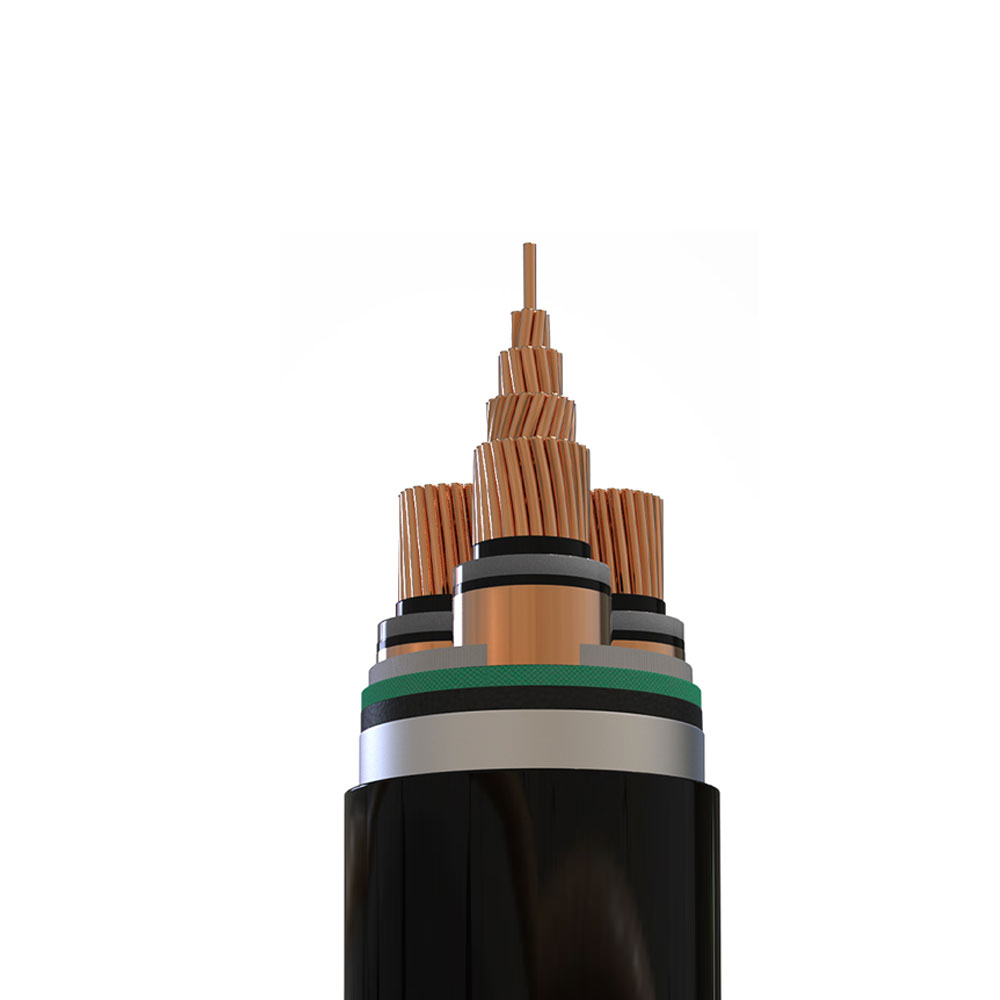

Zırhlı Tip (örn., YJV22, YJV32): Doğrudan gömme veya boru tesisatı gibi mekanik koruma gerektiren uygulamalar için çelik bant veya tel zırhla güçlendirilmiştir.

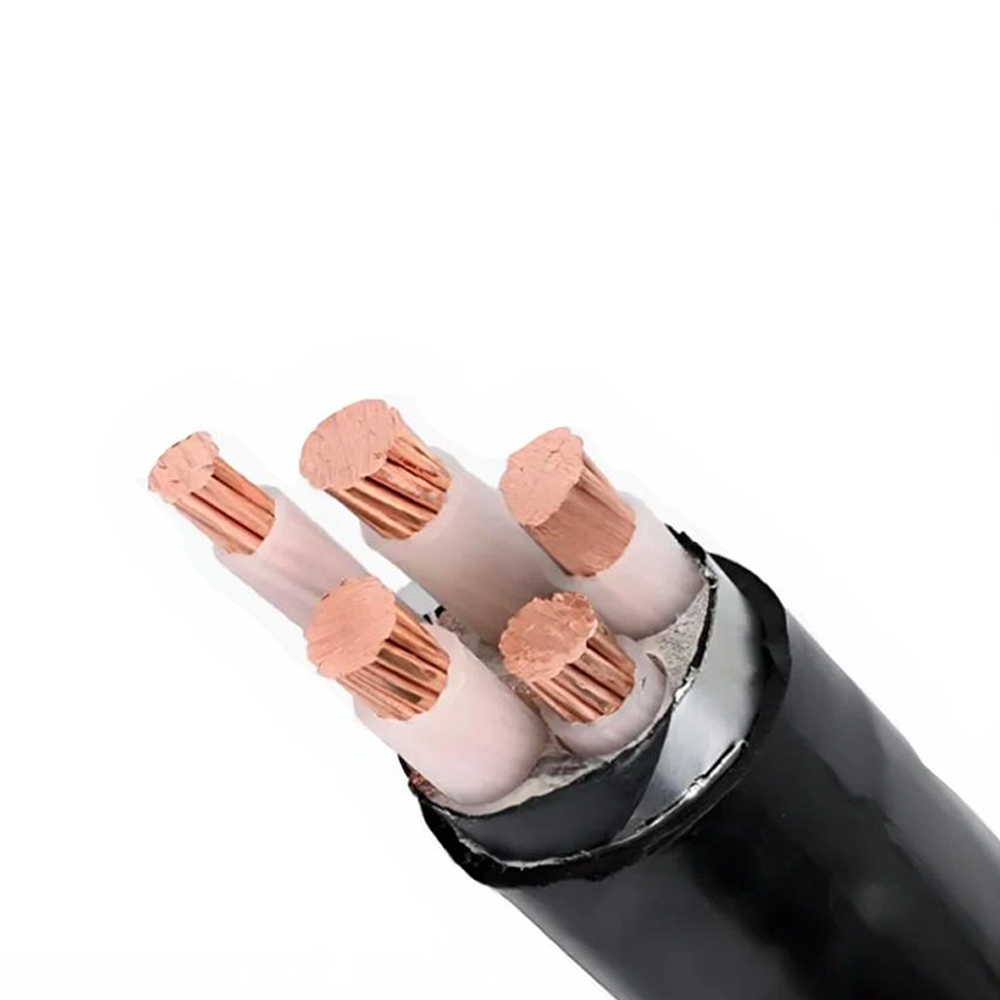

Halojensiz Düşük Dumanlı Tip (örn. WDZ-YJY): Halojensiz poliolefin kılıf kullanır, yanma sırasında düşük duman üretir ve toksik gaz oluşturmaz, yoğun nüfuslu alanlar için uygundur.

Ana Uygulama Alanları:
Kentsel Güç Şebekeleri ve Bina Güç Dağıtımı: Kentsel yer altı hizmet tünellerinden yüksek katlı binaların dikey şaftlarına kadar ana güç kaynağı hatları için tercih edilen seçimdir; YJV serisi ilk seçenektir.
Endüstriyel ve Yenilenebilir Enerjiden Enerji Üretimi: Fabrikalar içindeki yüksek voltajlı güç kaynağı, kolektör hatları ve rüzgar ve fotovoltaik enerji santrallerine giden hatlar.
Ulaşım Altyapısı: Metrolar, demiryolları ve havaalanları için güç kaynağı sistemleri ve aydınlatma şebekeleri.
Büyük Kamu Tesisleri: Hastaneler, veri merkezleri ve stadyumlar gibi güç kaynağı güvenilirliği açısından yüksek gereksinimlere sahip yerler.

III. Temel Üretim Süreci Kontrolleri
Ultra Temiz XLPE Yalıtım Malzemesi: Orta ve yüksek gerilim kabloları, yalıtımın elektriksel gücünü sağlamak için en yüksek standartları karşılayan kirlilik ve mikro boşluk kontrolüne sahip ultra saf çapraz bağlı polietilen kablo bileşikleri kullanmalıdır.
Üç Katmanlı Birlikte Ekstrüzyon ve Kuru Kürleme: Bu temel süreçtir. Tek bir ekstruder, pürüzsüz arayüzler oluşturmak için iletken koruma katmanını, XLPE yalıtım katmanını ve yalıtım koruma katmanını aynı anda ekstrüde eder. Kablo daha sonra yüksek basınçlı nitrojen ve buharla doldurulmuş dikey (VCV) veya katener (CCV) kürleme borusuna girer; burada polietilenin kimyasal çapraz bağlanması yüksek sıcaklık ve basınç altında gerçekleşir.
Hassas Sıcaklık ve Sarkma Kontrolü: Kür borusunun her bölgesindeki sıcaklıklar hassas bir şekilde kontrol edilmelidir. Eş zamanlı olarak, lazer çap ölçümü ve bilgisayar kontrol sistemleri, kablonun katener durumunda aşırı bükülmeye veya gerilmeye maruz kalmamasını sağlayarak yalıtım katmanının eşmerkezliliğini ve tekdüzeliğini garanti eder.
Soğutma ve Gazdan Arındırma: Sertleştikten sonra kablo, şeklini ayarlamak için aşamalı soğutmaya tabi tutulur. Yüksek gerilim kabloları ayrıca yalıtımın içinde kalan yan ürünleri gidermek için uzun süreli termal döngü gerektirir.
Çevrimiçi Denetim: Entegre çevrimiçi kısmi deşarj algılama sistemleri, lazer dış çap ölçümü ve dışmerkezlik izleme, gerçek zamanlı kusur algılamayı ve ürünün reddedilmesini sağlar.
Kılıflama ve Zırhlama: PVC veya poliolefin kılıf, kürlenmiş yalıtımlı çekirdeğin üzerine ekstrüde edilir ve gerektiğinde zırhlama uygulanır.

IV. Ayrıntılı Temel Avantajlar
Kapsamlı Lider Teknik Performans: Sıcaklık direnci, akım taşıma kapasitesi, voltaj direnci ve kullanım ömrü dahil olmak üzere tüm temel performans göstergelerinde geleneksel PVC ve PE kabloları geride bırakarak polimer yalıtımlı kabloların en yüksek teknik seviyesini temsil eder.
Önemli Operasyonel Ekonomi: Daha yüksek akım taşıma kapasitesi, aynı iletim kapasitesi için daha küçük kablo kesitlerine izin vererek demir dışı metallerden ve kablo kanalı alanından tasarruf sağlar. Daha uzun kullanım ömrü, kullanım ömrü boyunca değiştirme ve bakım maliyetlerini azaltır.
Yüksek Güvenlik ve Güvenilirlik: Mükemmel ısı direnci, aşırı yük risklerini azaltır ve sağlam çapraz bağlı yapı, istikrarlı yalıtım performansı sağlayarak onu özellikle uzun vadeli, sürekli ve kararlı çalışma gerektiren güç kaynağı sistemleri için uygun hale getirir.
Geniş Gerilim Aralığına Uyarlanabilirlik: 1 kV'tan 500 kV'a kadar olgun uygulamalar, onu orta ve yüksek gerilim yer altı güç iletimi için tartışmasız ana akım teknoloji haline getirir.
Çevresel Yükseltme Potansiyeli: Yalıtımın kendisi halojen içermez. Halojensiz kaplama (YJY) ile birleştirildiğinde, yeşil bina gereksinimlerini karşılayan çevre dostu bir kabloya kolayca yükseltilebilir.

Özet
XLPE yalıtımlı güç kabloları, modern güç kablosu teknolojisinin gelişiminde bir dönüm noktasını temsil eder. Çapraz bağlama kimyasının getirdiği malzeme performansı sıçramasıyla, düşük voltajlı güç dağıtımından ekstra yüksek voltajlı güç aktarımına kadar geniş bir uygulama yelpazesine başarıyla hakim oldular. XLPE kabloları seçmek, yalnızca bir ürün seçmek değil, aynı zamanda daha yüksek güvenilirlik, daha uzun bir yaşam döngüsü ve üstün operasyonel ekonomi sunan teknolojik bir yolu benimsemektir. Başlangıç ​​maliyetleri PVC kablolardan biraz daha yüksek olsa da, hizmet ömürleri boyunca sağladıkları kapsamlı faydalar, onları yeni inşaat ve yükseltme projeleri için en uygun maliyetli seçenek haline getiriyor. Bunlar güvenli, verimli ve modern bir güç sistemi oluşturmanın temel taşıdır.
