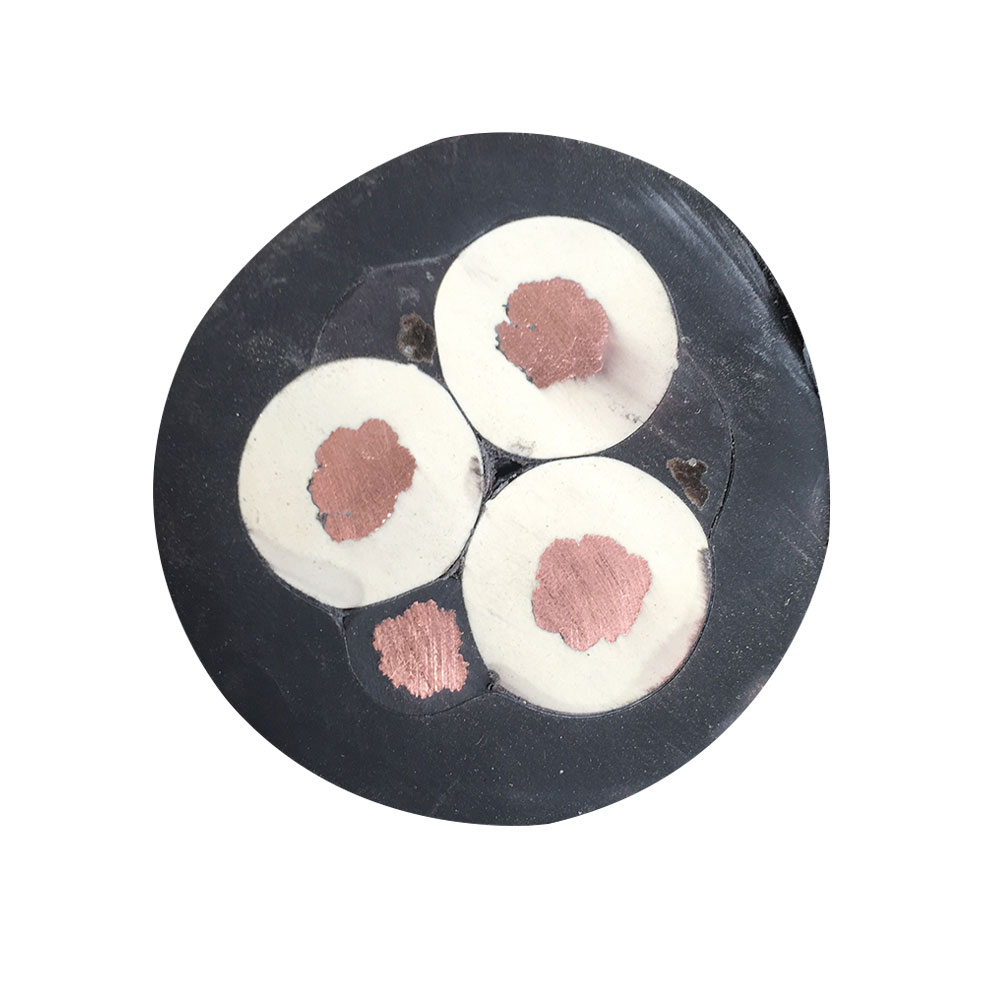

Alev Geciktirici Kategorileri ve Sınıflandırmaların Uygulamada Gerçekte Anlamı
Alev geciktirici kontrol kablosu tek bir ürün kategorisi değildir; IEC 60332 ve onun Çin eşdeğeri GB/T 18380 tarafından tanımlanan katmanlı bir sınıflandırma sistemini kapsar ve her katman anlamlı derecede farklı bir yangın önleme performansı düzeyini yansıtır. En yaygın olarak belirtilen katmanlar, IEC 60332-1 (tek kablo dikey alev testi), IEC 60332-3 (birleşik kablo dikey alev yayılma testi) ve test sırasında yakılan toplam kablo malzemesi hacmine göre farklılık gösteren daha zorlu IEC 60332-3-22 ila 60332-3-25 kategorileridir. Bu ayrımları anlamak önemlidir, çünkü tek kablo testini geçen bir kablo, düzinelerce başka kabloyla birlikte yoğun kablo kanallarına monte edildiğinde yine de yangının yayılmasına izin verebilir; bu durum tam olarak endüstriyel kontrol odalarında, şalt binalarında ve proses tesisi kablo yollarında görülen durumdur.
IEC 60332-3 demet testi, tepsinin metresi başına tanımlanmış toplam metalik olmayan hacim ile 3,5 metrelik dikey kablo merdivenini yakarak gerçek kurulum yoğunluğunu simüle eder. Kategori A (en katı), tepsinin metre başına 7 litreye kadar metalik olmayan kablo hacmine izin verirken, Kategori C metre başına 1,5 litreye kadar izin verir; izin verilen hacim ne kadar düşükse, alevi sürdürecek daha az yanıcı malzeme olduğundan geçmesi o kadar kolay olur. Gerçek kurulum yoğunluğunun Kategori A koşullarına karşılık geldiği, yoğun olarak doldurulmuş bir kablo kanalı için Kategori C kablosunun belirtilmesi yaygın ve tehlikeli bir yanlış hesaplamadır. Tepsi kurulumları için alev geciktirici kontrol kablolarını seçen mühendisler, genel bir gereklilik olarak "alev geciktiriciyi" basitçe belirtmekle kalmayıp, amaçlanan kablo dolgusunun metre başına gerçek metalik olmayan hacmini hesaplamalı ve bunu uygun test kategorisiyle eşleştirmelidir.
Alev yayılımının ötesinde, LSZH (Düşük Duman Sıfır Halojen) ve LSHF (Düşük Duman Halojensiz) çeşitleri, kapalı tesislerde giderek daha fazla ihtiyaç duyulan ek performans boyutları sunar. Standart PVC yalıtımlı alev geciktirici kablolar yandıklarında hidrojen klorür gazı ve yoğun siyah duman açığa çıkarır; HCl elektronik ekipman için aşındırıcıdır ve personel için toksiktir ve yoğun duman tahliyeyi engeller. LSZH formülasyonları, yanma sırasında asit gazları yerine su buharı açığa çıkaran mineral bazlı sistemler (tipik olarak alüminyum trihidrat veya magnezyum hidroksit) lehine halojen bazlı alev geciktiricileri ortadan kaldırır. Zhishang Cable, hem PVC bazlı hem de LSZH çeşitlerini üretiyor alev geciktirici kontrol kablosu Her projenin özel çevresel ve düzenleyici gerekliliklerine uygun malzeme seçimi ile.
Alev Geciktirici Katkı Maddeleri Elektrik ve Mekanik Kablo Özelliklerini Nasıl Etkiler?
Kablo izolasyonu ve kılıf bileşiklerinde alev geciktiriciliğin sağlanması kimyasal olarak nötr değildir; yanmayı baskılayan katkı maddeleri polimer matris ile dielektrik özellikleri, esnekliği ve uzun vadeli yaşlanma davranışını etkileyecek şekillerde etkileşime girer. Bu ödünleşim, yalıtım direncinin, iletkenler arasındaki kapasitansın ve çok çekirdekli konfigürasyonlarda sinyal bütünlüğünün, yalnızca yangın performansı peşindeyken taviz verilemeyecek işlevsel gereksinimler olduğu kontrol kablosu uygulamalarında özellikle önemlidir.
Halojenli (PVC bazlı) alev geciktirici bileşiklerde antimon trioksit, PVC'de halihazırda mevcut olan klorun yanı sıra alev geciktirici bir sinerjist olarak yaygın olarak kullanılır. Yüksek antimon trioksit yüklemesi, tutuşmayı bastırmada etkili olmakla birlikte, izolasyon geçirgenliğini arttırır ve hacim direncini azaltır; bu da, çok çekirdekli kontrol kablolarında bitişik iletkenler arasındaki kapasitif kuplajı artırabilir. Düşük seviyeli analog sinyaller veya yüksek hızlı seri iletişim taşıyan kontrol devreleri için birim uzunluk başına bu yükseltilmiş kapasitans, sinyal zayıflamasını artırır ve kullanılabilir kablo uzunluğunu sınırlar. Bu sonuçtan kaçınmak için yalıtım duvar kalınlığını ve bileşik formülasyonunu yalnızca alev sınıfını değil, gerçek sinyal frekansını da göz önünde bulundurarak belirlemek gerekir.
Mineral dolgu sistemlerine dayalı LSZH bileşikleri farklı bir dizi ödünleşim sunar. Alüminyum trihidratın (ATH), endotermik ayrışması yoluyla anlamlı alev geciktirme özelliği elde etmek için çok yüksek konsantrasyonlarda (tipik olarak polimer bileşiğinin ağırlığının %50-65'i) yüklenmesi gerekir. Bu yükleme seviyelerinde bileşik, dolgusuz polimerlere göre daha sert ve daha kırılgan hale gelir, bu da esnekliği ve soğuk sıcaklık performansını azaltır. Üreticiler bu sorunu elastomerik bazlı polimerler (EVA, EBA veya TPE) ve dispersiyonu iyileştiren ve sertlik cezasını azaltan yüzey işlemeli dolgu parçacıkları aracılığıyla ele alıyor. Sonuç, hem IEC 60332-3 alev performansını hem de IEC 60811 soğuk bükülme uyumluluğunu elde edebilen bir bileşiktir; ancak bu yalnızca formülasyonun ticari bileşenlerden bir araya getirilmesi yerine bu denge için özel olarak tasarlanması durumunda mümkündür. Anhui Zhishang Cable Technology Co., Ltd., yalnızca malzeme tedarikçisi sertifikalarına güvenmek yerine bileşik performansını hem alev hem de mekanik testlerle doğrular ve bitmiş kablonun belirtilen tüm parametreleri aynı anda karşılamasını sağlar.
| Bileşik Türü | Alev Geciktirici Mekanizma | Esnekliğe Etkisi | Yanma Halinde Gaz Emisyonu |
|---|---|---|---|
| FR-PVC | Halojen gazı yanma zincirini kesintiye uğratır | Orta; plastikleştiriciye bağımlı | HCl, yoğun siyah duman |
| LSZH / ATH dolgulu | Endotermik ayrışma, su buharı | Azaltılmış; elastomerik taban gerektirir | Su buharı, düşük duman, HCl yok |
| LSZH / MDH dolgulu | Endotermik ayrışma, daha yüksek sıcaklık aralığı | ATH'ye benzer; yüksek sıcaklıkta daha iyi | Su buharı, düşük duman, HCl yok |
| Fosfor bazlı (şişen) | Char katmanı oluşur, yüzeyi yalıtır | İyi; daha düşük dolgu yüklemesi gerekli | Düşük duman, halojensiz |
Alev Geciktirici Kontrol Kablolarında Ekranlama Yapılandırmaları ve Bunların EMI Performansına Etkileri
Endüstriyel ortamlardaki kontrol kabloları, değişken frekanslı sürücüler, yüksek akım anahtarlama ekipmanı ve güç kablolarıyla birlikte çalışır; bunların tümü, koruma yetersizse düşük seviyeli kontrol sinyallerini bozabilecek elektromanyetik girişim üretir. Alev geciktirici kontrol kablolarında, ekranlama yalnızca elektriksel performans için değil, aynı zamanda çevresindeki alev geciktirici yapıyla uyumluluk için de tasarlanmalıdır: ekran toprak teli, bağlayıcı bantlar ve herhangi bir metalik elemanın tümü, genel kablonun yangın davranışıyla etkileşim içindedir ve kablonun nominal alev performansını zayıflatan termal köprüleme veya lokal ateşleme noktaları oluşturmamalıdır.

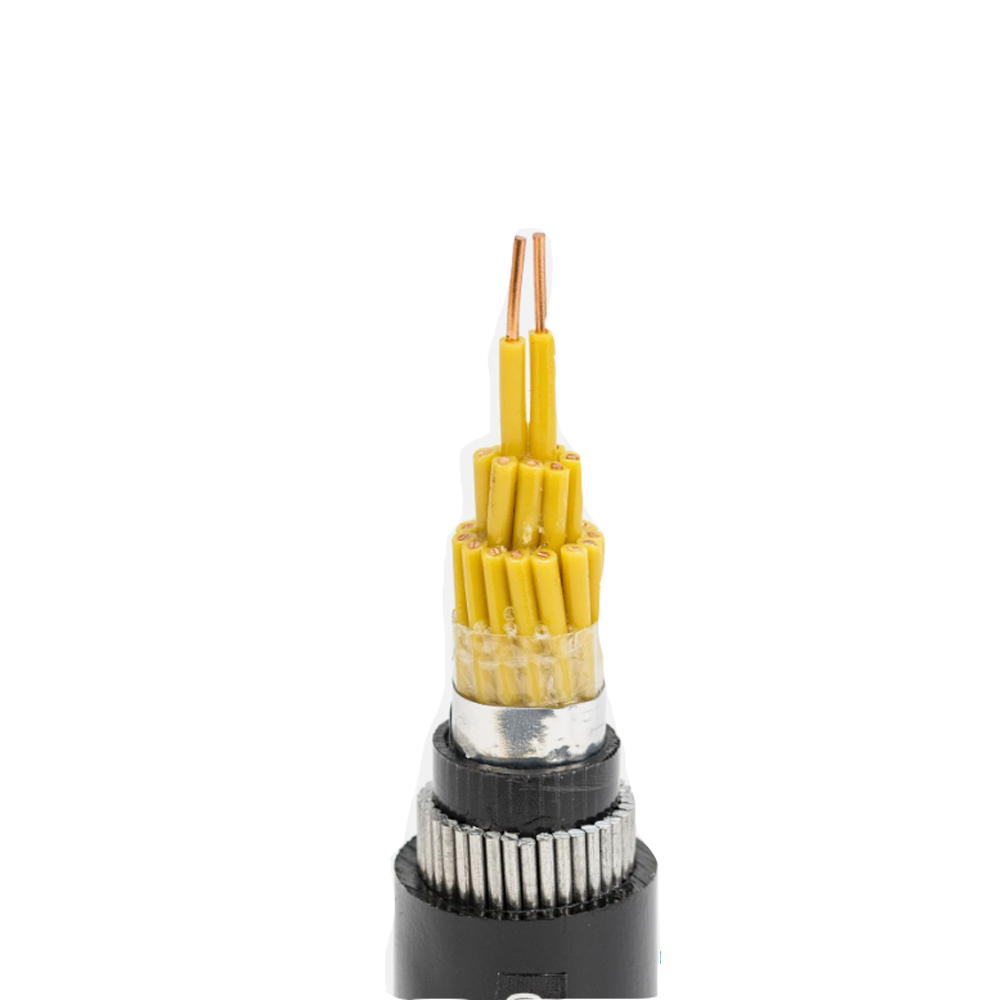

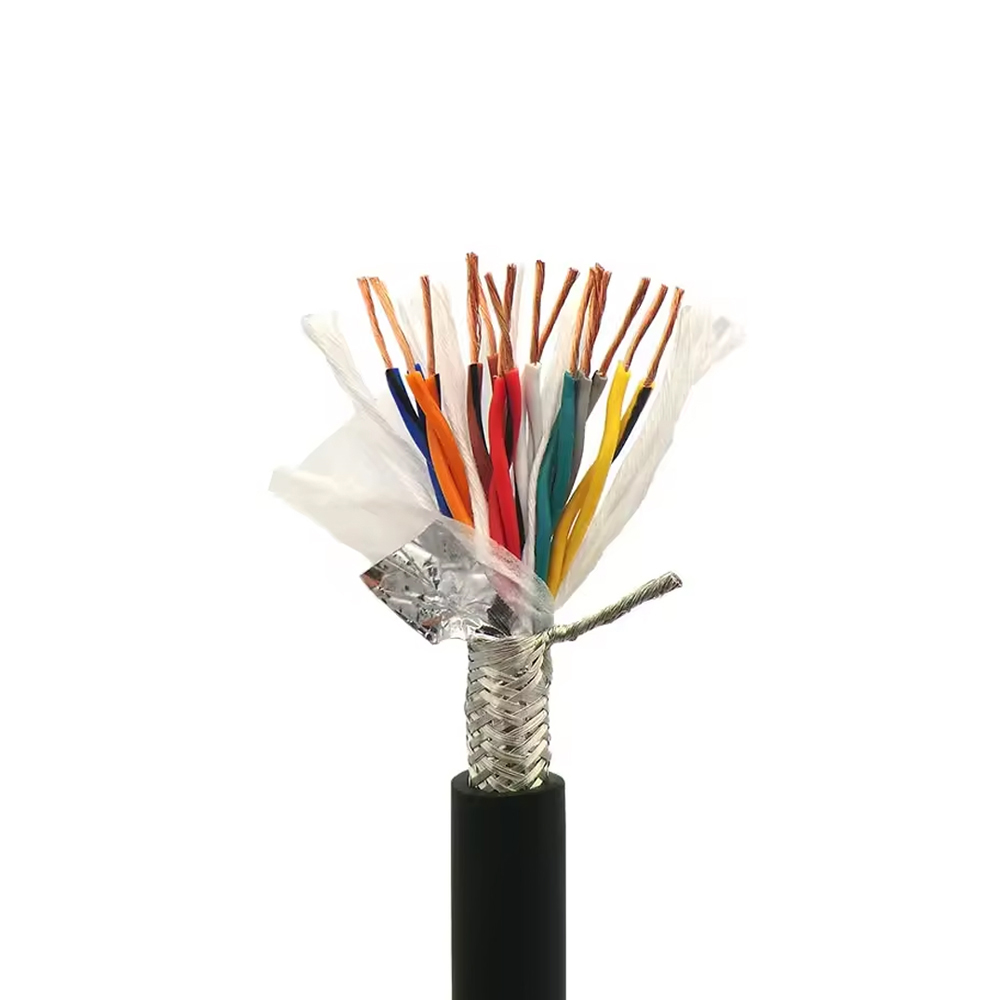

Alev geciktirici kontrol kablolarındaki iki baskın ekranlama yapısı, toprak telli genel alüminyum-polyester (Al/PET) folyo ekranlamalar ve genel veya bireysel kalaylı bakır örgü ekranlamalardır. Folyo kalkanlar %100'e yakın optik kapsama sağlar ve kapasitif olarak bağlanmış yüksek frekanslı girişime karşı etkilidir, ancak mekanik sertlikleri onları tekrarlanan esneme veya kurulum çekme sırasında kalkanın üst üste binme noktasında yırtılmaya karşı savunmasız hale getirir. Örgülü kalkanlar daha düşük optik kapsama alanına sahiptir (tipik olarak %85-95), ancak çok daha üstün mekanik sağlamlık ve daha düşük koruma direnci sunar, bu da endüktif olarak eşleşmiş düşük frekanslı girişime karşı performansı artırır. Şalt odaları veya DCS kabinleri içindeki sabit yollara döşenen kablolar için folyo artı drenaj yapısı genellikle yeterlidir; Bakım sırasında kanaldan geçirilen veya harekete maruz kalan kablolar için örgülü ekranlamalar tercih edilir.
Analog sinyal iletimi için kullanılan çok çekirdekli kontrol kabloları (4–20 mA döngüler, termokupl devreleri, RTD bağlantıları) genellikle genel bir korumaya ek olarak ayrı çift ekranlamayı gerektirir. Bireysel çift korumaları, aynı kablo içindeki sinyal çiftleri arasındaki devreler arası karışmayı önler; bu, yüksek seviyeli sinyaller (24V dijital I/O gibi) ve düşük seviyeli analog sinyaller (milivolt aralığında termokupl çıkışları) ortak bir kabloyu paylaştığında önemli bir sorundur. Her bir korumanın boşaltma teli, korumanın engellemeyi amaçladığı düşük frekanslı gürültüyü yeniden ortaya çıkarabilecek koruma akım döngülerini önlemek için yalnızca bir uçtan toprağa bağlanmalıdır. Bu topraklama disiplini, ekranlama malzemesinin kendisi kadar önemlidir ve kablo kurulumu ve sonlandırma belgelerinde açıkça belirtilmelidir.
Ortak Ekranlama Yapılandırmaları ve Tipik Uygulamalar
- Genel Al/PET folyo topraklama teli: Uygun maliyetli yüksek frekanslı EMI koruması; sabit DCS/PLC sinyal kablosu hatları için uygundur; tekrar tekrar bükülmesi durumunda folyo hasarına karşı hassastır.
- Genel kalaylı bakır örgü: Daha iyi mekanik dayanıklılık ve düşük frekanslı koruma etkinliği; önemli 50/60 Hz parazit kaynaklarına sahip boru tesisatları veya ortamlar için tercih edilir.
- Bireysel çift folyo genel örgü (çift koruma): En yüksek devreler arası izolasyon; karışık sinyal seviyeleri bir kabloyu paylaştığında gereklidir; hassas analog enstrümantasyon döngülerinde kullanılır.
- Korumasız (yalnızca zırhlamayla ekranlanır): Doğal gürültü bağışıklığına sahip dijital kontrol sinyalleri için uygundur (örn. 24V DC anahtarlama); analog ölçüm devreleri için uygun değildir.
Çok Devreli Kontrol Kablosu Kurulumları için Damar Sayımı ve Gruplandırma Stratejileri
Çok devreli bir kontrol kurulumu için çok sayıda küçük damarlı kablo mu yoksa daha az sayıda büyük damarlı kablo mu döşeneceği kararı, yangın riski, bakım erişimi ve uzun vadeli esneklik açısından, ilk kablo tedarik maliyetinin çok ötesine geçen sonuçlar doğurur. Bir tepsideki ayrı ayrı kılıflanmış küçük kablolardan oluşan yoğun demetler, metre başına toplam metalik olmayan hacmi artırarak, her bir kablo alev geciktirici sınıfına sahip olsa bile etkin yanma yükünü artırır. Devreleri daha az sayıda çok çekirdekli kabloyla birleştirmek tepsi dolumunu ve yanma yükünü azaltır, ancak bir kablonun hasar görmesinin birden fazla ilgisiz devreyi aynı anda etkileyebileceği tek bir arıza noktası oluşturur.
Proses endüstrilerinde ve enerji üretim tesislerinde kullanılan pratik bir yaklaşım, güvenlik açısından kritik devreler (acil durum kapatma, yangın ve gaz algılama) ve operasyonel kontrol devreleri (proses kontrol döngüleri, motor yolvericiler, enstrümantasyon) için ayrı kablolarla devreleri coğrafi yakınlığa göre değil fonksiyonel sisteme göre gruplandırmaktır. Bu ayırma, tek bir kablo arızasının hem proses kontrol fonksiyonunu hem de güvenlik yedeğini aynı anda devre dışı bırakmamasını sağlar. Aynı zamanda arıza bulmayı ve kablo değiştirmeyi de kolaylaştırır, çünkü bir işlevsel gruptaki arıza, diğerinin kablolarının bozulmasına gerek duymaz. IEC 60364 ve petrokimya ve enerji sektörlerindeki tesise özel mühendislik standartları da dahil olmak üzere pek çok kurulum standardı, bu tür devre ayrımını açıkça zorunlu kılmaktadır.
Çok çekirdekli kontrol kablolarında yedek damar planlaması, spesifikasyon aşamasında sıklıkla göz ardı edilen başka bir husustur. İlk inşaat sırasında %10-20 oranında yedek çekirdekli kabloların döşenmesi, toplam proje değerine kıyasla çok az maliyetlidir, ancak inşaat sonrasında devrelerin eklenmesi, işleri aksatan, pahalı ve bazen de mevcut sıkışık güzergahlar nedeniyle fiziksel olarak imkansız olan yeni kablo çekimleri gerektirir. Yedek çekirdekler tek bir kabloda yoğunlaşmak yerine kablo gruplarına dağıtılmalı ve konumları sistematik olarak belgelenmeli, böylece kapsamlı izleme çalışmaları gerekmeden tanımlanıp etkinleştirilmeleri sağlanmalıdır. Zhishang Cable, uygulama destek kapasitesinin bir parçası olarak, öngörülen sistem genişletme senaryolarına dayalı olarak çekirdek sayısı seçimini optimize etmek için mühendislik ekipleriyle birlikte çalışarak kablo altyapısının, devreye alınmasından sonraki birkaç yıl içinde tesis değişikliklerinde sınırlayıcı kısıtlama haline geldiği yaygın durumdan kaçınmaya yardımcı olur.
