Servo Kablo Manufacturers

Servo Kablo

Giriş
Servo kablolar, servo sürücüleri servo motorlara bağlamak için tasarlanmış özel kablolardır. Yüksek hassasiyetli kontrol komutlarının, geri bildirim sinyallerinin ve sürüş gücünün iletilmesinden sorumludurlar. Temel özellikleri, servo sistemlerde hassas konum, hız ve tork kontrolü sağlamak için mükemmel anti-parazit özelliği, yüksek esneklik, bükülme dayanıklılığı ve sinyal iletim doğruluğu gerektiren güç hatları, enkoder geri besleme hatları ve fren hatlarının tek bir kabloda entegrasyonudur.

Uygulamalar
Özellikle yüksek dinamik performanslı servo hareket kontrol sistemlerinde kullanılır.
Tipik uygulama senaryoları şunları içerir: endüstriyel robotlar, CNC işleme merkezleri, otomatik montaj hatları, baskı makineleri, paketleme makineleri, yarı iletken üretim ekipmanları, tıbbi cihazlar ve servo motorlarla yüksek hassasiyetli kapalı döngü kontrolü gerektiren her türlü uygulama.

Üretim
İletken: Mükemmel esneklik ve bükülme direnci sağlamak için ultra ince, hassas şekilde bükülmüş oksijensiz bakır teller (tipik olarak çok telli kalaylı bakır teller) kullanır.
Yalıtım: Dielektrik sabitini azaltmak için özel PE veya köpüklü PE gibi yüksek performanslı malzemeler kullanılır, yüksek frekanslı darbe iletimi için kritik olan düşük kapasitans ve düşük sinyal zayıflaması elde edilir.
Bükme ve Koruma:
Güç Çekirdekleri: Tipik olarak elektromanyetik radyasyonu azaltmak için bükülür.

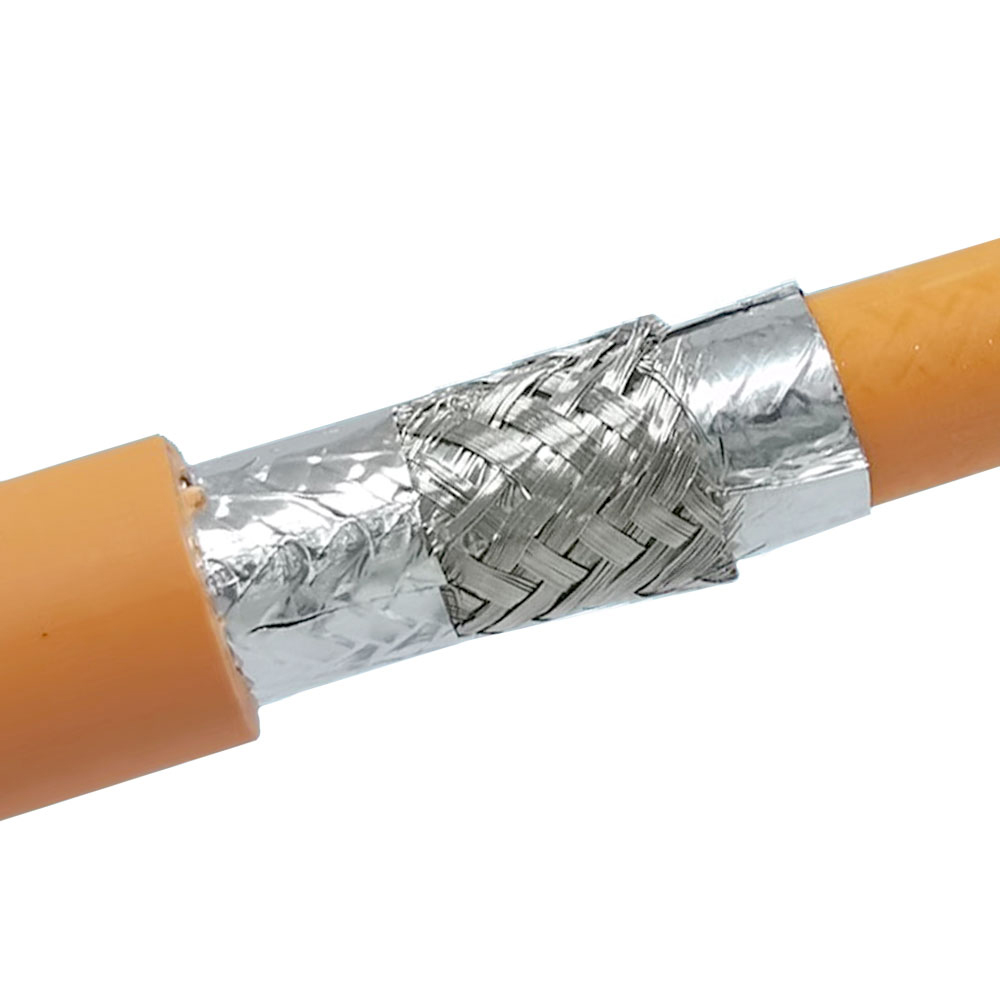

Kodlayıcı Geri Besleme Çekirdekleri: Zayıf diferansiyel sinyalleri korumak için yüksek hassasiyetli, eşit adımlı bükülmeye (örneğin bükümlü çiftler) maruz kalmalı ve bağımsız olarak ekranlanmalıdır (örneğin alüminyum folyo kalaylı bakır örgülü kompozit ekranlama).
Kablolama: Güç çiftlerini, kodlayıcı çiftlerini, fren hatlarını vb., mekanik strese dayanacak merkezi bir çekme elemanının (örn. Kevlar fiber) eklenmesiyle optimize edilmiş burulma önleyici büküm yapısına entegre eder.
Genel Koruma: Kapsamlı elektromanyetik uyumluluk (EMC) koruması sağlamak için kablo çekirdeğinin etrafına yüksek kapsamlı (≥%85) kalaylı bakır örgülü genel koruma uygular.
Kılıf: Yüksek aşınma direnci, yağ direnci, yırtılma direnci ve UV direncine sahip, genellikle siyah veya turuncu renkte, poliüretan (PUR) veya özel PVC gibi yüksek mekanik performanslı bir dış kılıf çıkarır.
Temel Proses Kontrolleri: Bükümlü çiftlerin simetrisini ve eğim doğruluğunu kesinlikle sağlayın; her koruyucu katmanın sürekliliğini ve kapsamını garanti eder; izolasyon dayanım voltajı, süreklilik ve karakteristik empedans için %100 test gerçekleştirin; yüksek frekanslı iletim performans testleri ve tekrarlanan bükülme/burulma ömrü testleri için zorunlu numune alma.

Hizmetler
Seçim Danışmanlığı: Servo sistem özelliklerine (voltaj, akım, kodlayıcı tipi), uygulamanın dinamik gereksinimlerine (hareket hızı, bükülme yarıçapı, hareket mesafesi), çevresel ortamlara (yağ, su, kimyasallar) ve belirli EMC standartlarının karşılanması gerekip gerekmediğine dayalı olarak hassas seçim önerileri sağlar.
Test ve Sertifikasyon: İlgili endüstri standartlarına (örn. UL, CE, TÜV) uygun ürünlerle yüksek frekans performansı (örn. bant genişliği, çapraz konuşma), EMC (elektromanyetik uyumluluk) ve mekanik kullanım ömrü test raporları sağlar.

Avantajları
Yüksek Entegrasyon ve Yer Tasarrufu: Güç, geri besleme ve kontrol sinyallerini tek bir kabloda entegre ederek kablolamayı basitleştirir, bağlantı noktalarını azaltır, dahili cihaz alanından tasarruf sağlar ve kurulum karmaşıklığını azaltır.
Mükemmel Sinyal Bütünlüğü: Optimize edilmiş yalıtım malzemeleri ve hassas bükümlü çift koruyucu yapılar, elektromanyetik paraziti etkili bir şekilde bastırarak kontrol darbelerinin ve kodlayıcı geri bildirim sinyallerinin yüksek hızlı, distorsiyonsuz iletimini sağlar ve böylece kontrol doğruluğunu garanti eder.
Olağanüstü Dinamik Dayanıklılık: Robotlar ve sürükleme zincirleri gibi yüksek hızlı ileri geri hareketlerde uzun bir kullanım ömrüne sahip, mükemmel bükülme direnci, burulma direnci ve çekme mukavemeti sunan, sürekli hareket için özel olarak tasarlanmıştır.
Güvenilir ve Kararlı Bağlantı: Tipik olarak yüksek kaliteli, titreşime dayanıklı özel konektörlerle eşleştirilerek titreşen ortamlarda istikrarlı bağlantılar sağlar ve zayıf temasın neden olduğu arızaları azaltır.
Gelişmiş Sistem Performansı ve Güvenilirliği: Güç ve sinyallerin senkronize ve istikrarlı iletimini sağlayarak, sistem hatalarını doğrudan azaltır, tepki hızını, konumlandırma doğruluğunu ve servo sistemin genel operasyonel stabilitesini iyileştirir ve arıza süresi risklerini azaltır.
