Karakteristik Empedans Toleransı ve Neden Veri Yolu Ağı Güvenilirliğini Doğrudan Etkiler?
Diferansiyel dengeli bir iletim hattı kullanan her endüstriyel fieldbus protokolü (PROFIBUS DP, DeviceNet, CANopen, RS-485 tabanlı sistemler) kablosu için en yaygın olarak 120Ω olmak üzere nominal bir karakteristik empedans belirtir. Bu değer keyfi bir kural değildir: veri yolu bölümünün her iki ucuna yerleştirilen sonlandırma dirençleriyle eşleşir ve eşleşen kablo empedansı ile sonlandırma direncinin birleşimi, aksi takdirde veri çerçevelerini bozacak sinyal yansımalarını bastıran şeydir. Kablonun gerçek karakteristik empedansı belirlenen değerden saptığında, sonlandırma dirençleri artık mükemmel bir empedans eşleşmesi oluşturmaz ve kısmi yansımalar veri yolu boyunca geri dönerek sinyal geçişlerine gürültü ekler ve özellikle yüksek baud hızlarında ve protokolün izin verdiği maksimum segment uzunluklarına yakın bit hata oranlarını artırır.
Karakteristik empedans, kablonun bükümlü çiftinin geometrisine göre belirlenir: özellikle iletken çapının yalıtımın dış çapına oranı ve yalıtım malzemesinin dielektrik sabiti. 120Ω'luk bir hedef için bu parametrelerin üretim sırasında sıkı bir şekilde kontrol edilmesi gerekir. Nominalden %5 daha ince olan bir yalıtım duvarı, empedansı yaklaşık 3-4 Ω azaltır; bu, küçük gibi görünen ancak nominal uzunluk sınırlarına yakın çalışan segmentlerde ölçülebilir yansıma katsayılarına neden olabilen bir sapmadır. Etkili dielektrik sabitini katı izolasyona kıyasla düşüren köpüklü veya hücresel dielektrik izolasyon bileşikleri, daha ince bir izolasyon duvarı ile hedef empedansa ulaşmak için birinci sınıf veri yolu kablolarında kullanılır ve elektriksel hassasiyeti korurken genel kablo çapını azaltır. 120 Ω nominal empedansı karşılayan ancak daha geniş toleranslarla üretilen kablolar (kontrollü üretimle elde edilebilen ±5 Ω'a karşı ±15 Ω), uzunlukları boyunca sonlandırma dirençleri tarafından düzeltilemeyen noktadan noktaya empedans değişimleri sergileyecek ve veri yolu segmenti boyunca dağıtılmış yansıma kaynakları olarak görünecektir.
Empedans toleransı, tipik olarak yalnızca DC direncini, yalıtım direncini ve kapasitansı ölçen standart kablo test raporlarında nadiren görülür; bunların hiçbiri kablo uzunluğu boyunca karakteristik empedans profilini doğrudan ortaya çıkarmaz. Kabloya hızlı yükselen bir darbe gönderen ve yansımaları mesafenin bir fonksiyonu olarak ölçen zaman alanı reflektometrisi (TDR) testi, bir veri yolu kablosu boyunca empedans tutarlılığını değerlendirmek için uygun bir araçtır. Kablo kabul kriterlerinin bir parçası olarak TDR testinin belirtilmesi ve üretim teslimatı olarak TDR izinin talep edilmesi, direnç ve kapasitans ölçümlerinin tek başına sağlayamayacağı empedans kalitesine ilişkin anlamlı bir güvence sağlar. Anhui Zhishang Cable Technology Co., Ltd., veri yolu kablosu üretiminde kontrollü yalıtım geometrisi ve tutarlı döşeme uzunluğu uygulayarak, tam nominal segment uzunluklarında güvenilir veri yolu çalışmasını destekleyen empedans tekdüzeliğini hedefler.
Tedarik Sırasında Genellikle Gözden Kaçan Protokole Özel Kablo Gereksinimleri
Farklı endüstriyel fieldbus protokolleri, kablo yapısına ilişkin "korumalı bükümlü çift" genel tanımlayıcısının ötesine geçen çok özel gereksinimler getirir. Yalnızca temel elektrik parametrelerini (doğru empedans, yeterli koruma) karşılayan ve protokole özgü yapı gerekliliklerini kaçıran niteliksiz bir kablo satın almak, ideal koşullar altında çalışan ancak gerçek kurulumların sinyal yüklemesi ve çevresel stresi altında bozulan veya başarısız olan sistemler yaratır. Aşağıdaki protokol ailelerinin her biri, spesifikasyon sırasında bireysel dikkat gerektiren bağlama kablosu gereksinimlerine sahiptir.
PROFIBUS DP Tip A kablo yalnızca 135–165Ω nominal empedansı ve maksimum 30pF/m kapasitansı değil, aynı zamanda 110 Ω/km minimum döngü direncini de belirtir; bu, mantığa aykırı görünebilecek daha düşük bir direnç sınırıdır. Bu alt sınır, aşırı kalın iletkenlerin, yansımaların kapanma süresini uzatacak ve yüksek baud hızlarında sinyal bütünlüğünü kötüleştirecek çok düşük zayıflama özelliğine sahip bir iletim hattı oluşturmasını önlemek için mevcuttur. PROFIBUS standardı aynı zamanda en az %85'lik bir bakır örgü koruma kapsamını da belirtir, çünkü koruma RS-485 fiziksel katmanı için sinyal referans toprağı görevi görür ve yetersiz kapsama, sinyal frekanslarında koruma empedansını yükselterek ortak mod reddini azaltır.

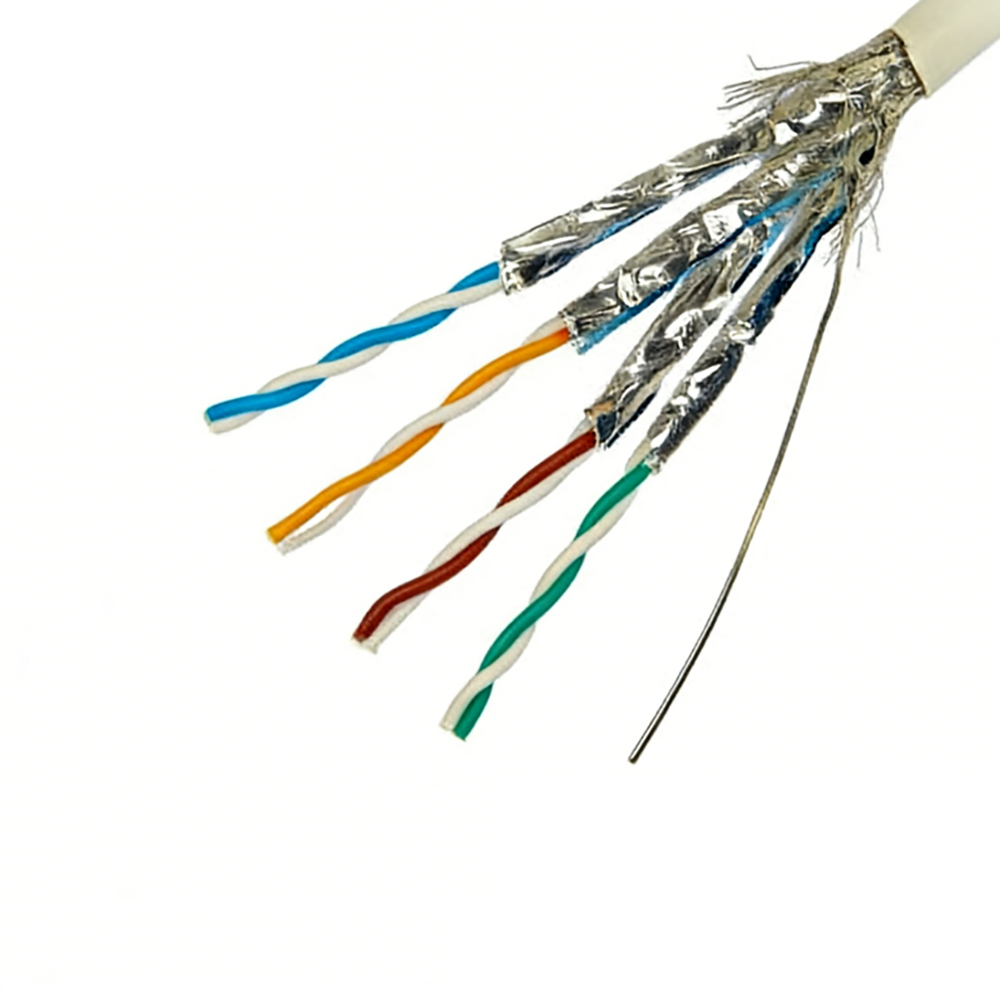

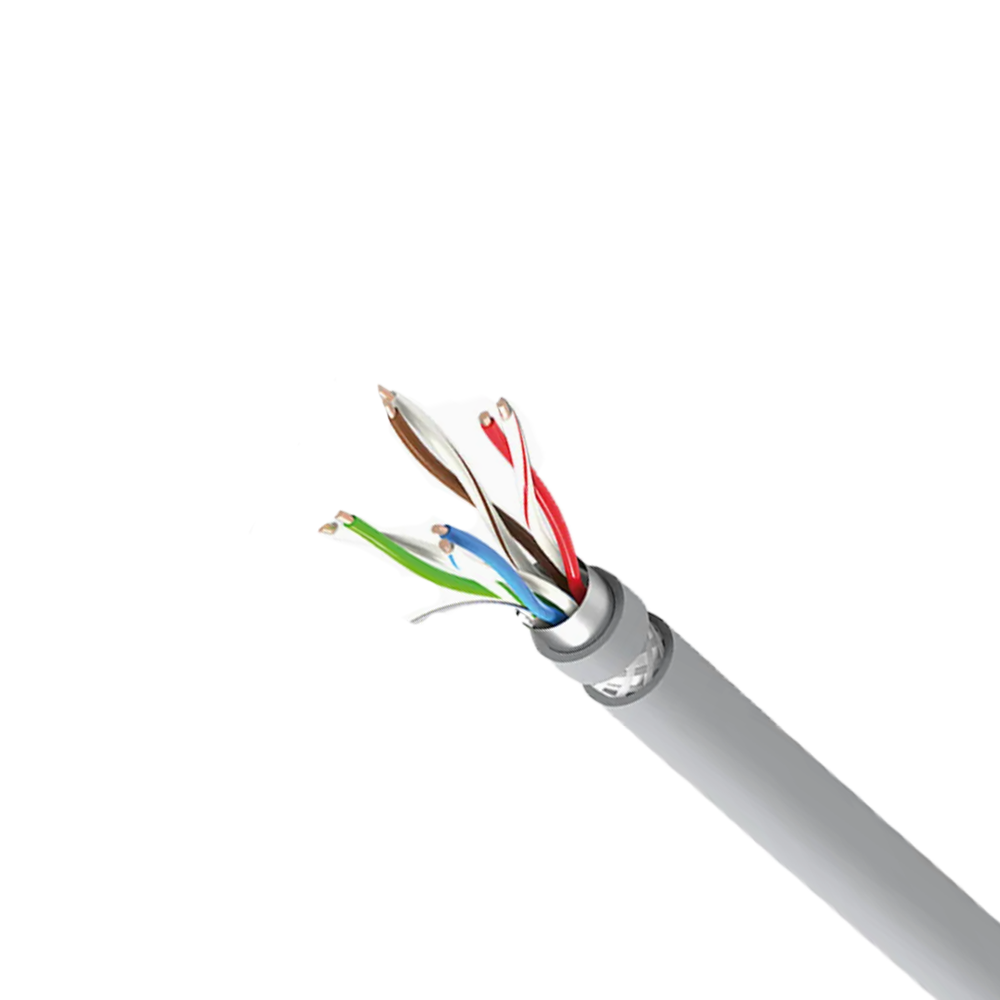

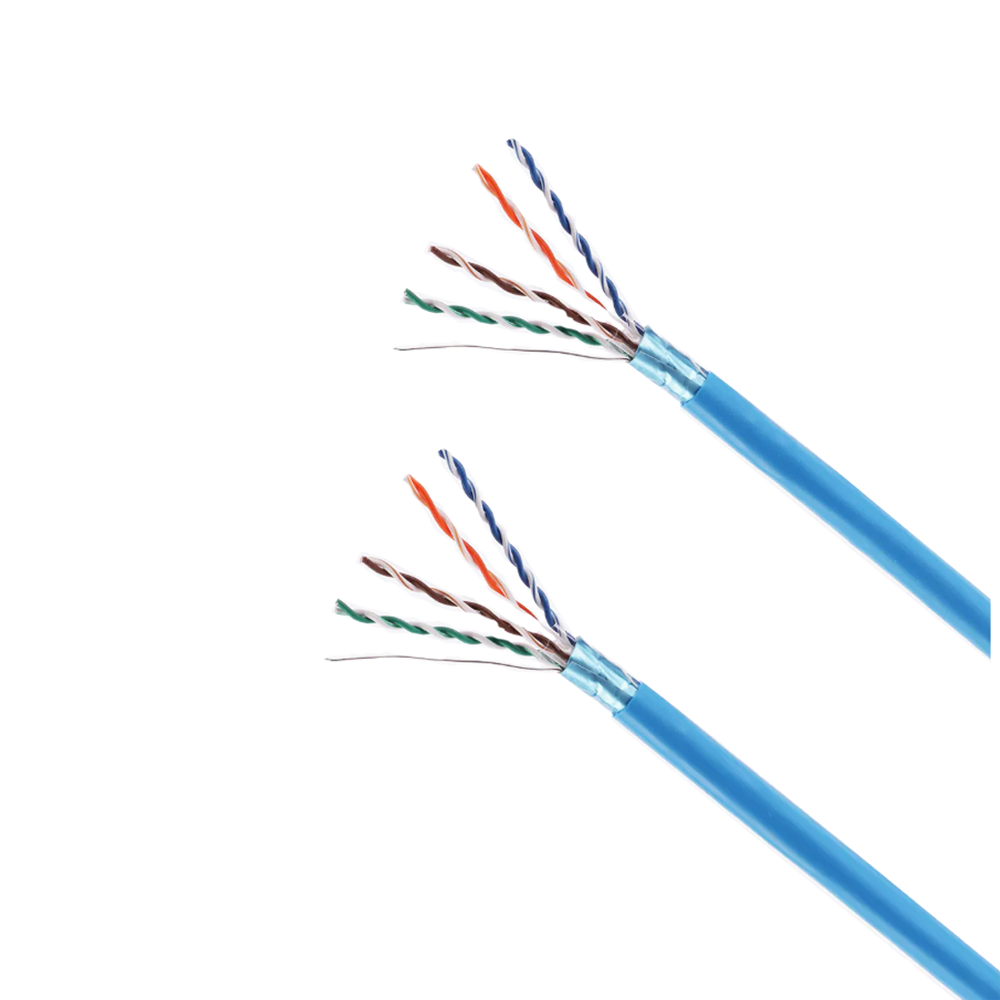

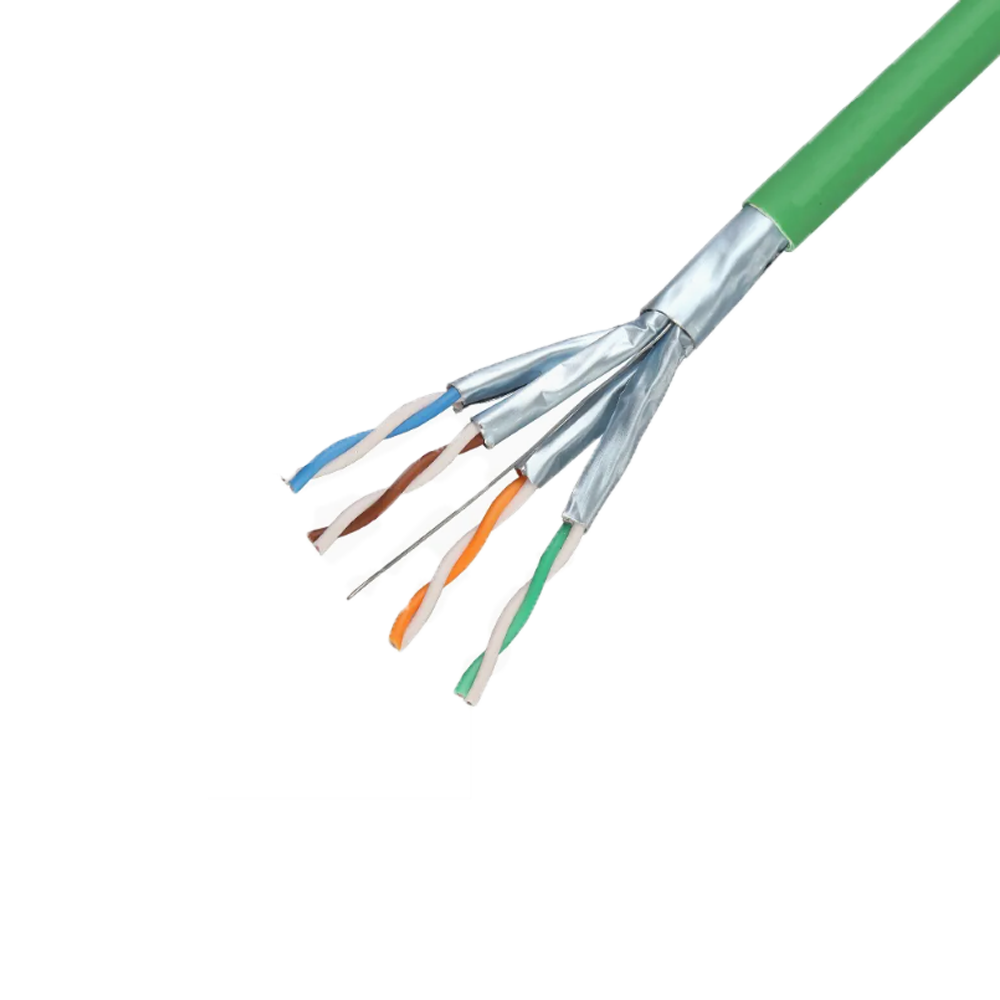

100 Mbit/s veya 1 Gbit/s hızında çalışan EtherCAT, PROFINET ve endüstriyel Ethernet protokolleri, IEC 11801'e göre Kategori 5e veya Kategori 6 elektriksel performansını karşılayan, ancak ofis sınıfı Ethernet kablosunun taşımadığı ek mekanik niteliklere sahip kablolar gerektirir. Endüstriyel Ethernet kablosu tipik olarak minimum bükülme yarıçapını, çekme yüküne dayanıklılığı ve üretim ortamlarında mevcut olan endüstriyel kimyasallara (kesme sıvıları, hidrolik yağ, temizlik maddeleri) karşı dayanıklılığı belirten IEC 61156-6 (sabit kurulum için) veya IEC 61156-7 (sürükleme zinciri ve sürekli esnek kullanım için) ile uyumlu olmalıdır. Endüstriyel bir Ethernet uygulamasında standart ofis sınıfı Cat5e kablosunun kullanılması, ilk günkü elektrik özelliklerini karşılar ancak fabrika ortamlarında rutin olan mekanik ve kimyasal maruziyet altında hızla bozulur.
| Protokol | Nominal Empedans | Maksimum Kapasite | Kalkan Gereksinimi | Geçerli Standart |
|---|---|---|---|---|
| PROFIBUS DP (Tip A) | 135–165 Ω | 30 pF/m | Cu örgü ≥85% | IEC 61158 / EN 50170 |
| DeviceNet | 120 Ω | — | Genel folyo örgü | ODVA DeviceNet Spesifikasyonu |
| CANopen | 120 Ω | ≤60 pF/m | Genel koruma (folyo veya örgü) | CIA 303-1 |
| PROFINET (100 Mbit/sn) | 100 Ω (Cat5e) | IEC 11801'e göre | SF/UTP veya S/FTP | IEC 61784 / IEC 61156-6 |
| EtherCAT (100 Mbit/s) | 100 Ω (Cat5e) | IEC 11801'e göre | SF/UTP minimum | ETG.2001 / IEC 61156 |
Metre Başına Veri Yolu Kablosu Kapasitesi Maksimum Segment Uzunluğunu ve Düğüm Sayısını Nasıl Sınırlar?
Bir fieldbus segmentinde izin verilen maksimum segment uzunluğu ve maksimum düğüm sayısı, keyfi protokol parametreleri değildir; bunlar, veri yoluna daha fazla kablo kapasitansı ve daha fazla düğüm giriş kapasitansı eklendikçe biriken sinyal yüklemesinden türetilir. Bu ilişkinin anlaşılması, standart segment uzunluğu tablolarının belirli bir tesis düzeni için çok kısıtlayıcı olduğu durumlarda veya kısa bir segmentteki yoğun düğüm düzenlemesinin yükleme sınırına beklenmedik bir şekilde yaklaştığı durumlarda sistem tasarımcılarının kablo seçimi konusunda bilinçli kararlar almasına olanak tanır.
RS-485 tabanlı fieldbus protokolleri için, veri yoluna bağlı her düğüm, hat sürücüsüne birim yük biçiminde bir yük sunar - başlangıçta 12 kΩ giriş empedansı olarak tanımlanır, ancak birçok modern alıcı-verici 1/4 veya 1/8'lik kesirli birim yükleri sunarak segment başına daha fazla düğüme izin verir. Kablo kapasitansı segment boyunca dağıtılmış bir yük gibi davranır: 12 Mbit/s'de PROFIBUS DP, 30 nF'lik maksimum segment kapasitansını belirtir; bu, 30 pF/m kablo kullanıldığında maksimum 100 metre kablo uzunluğu anlamına gelir. 50 pF/m kapasitanslı bir kablo için aynı 30 nF bütçe, segmenti yalnızca 60 metreyle sınırlandırıyor. Bu, metre başına maliyetten tasarruf sağlayan daha düşük özellikli bir kablo satın almanın, elde edilebilir sistem düzenini doğrudan azaltabileceği ve potansiyel olarak kablo tasarrufundan çok daha fazla maliyete sahip ek tekrarlayıcılar veya segment bölmeleri gerektirebileceği anlamına gelir.
Kablo kapasitansı fiziksel olarak karakteristik empedansı kontrol eden aynı geometrik faktörlerle (iletken çapı, yalıtım duvar kalınlığı ve dielektrik sabiti) belirlenir. Düşük kapasitans için optimize edilmiş bir kablo tipik olarak düşük dielektrik sabitli köpük veya hücresel bileşik içeren kalın bir yalıtım kullanır ve bu, aynı anda PROFIBUS tarafından belirlenen yüksek karakteristik empedans değerlerine (135–165 Ω) ulaşır. Bu iki özellik (düşük kapasitans ve yüksek empedans) geometrik olarak tutarlıdır ve aynı tasarım kararlarıyla elde edilir; bu nedenle, yüksek kaliteli veri yolu kabloları her iki gereksinimi de aynı anda karşılayabilirken, kapasitansı kontrol etmeden empedansı karşılayan uygun fiyatlı kablolar (veya tam tersi), yalnızca ağ tam boyutta devreye alındığında belirgin hale gelen kurulum kısıtlamaları oluşturur. Zhishang Cable, her iki parametrenin de birincil spesifikasyonlar olarak kontrol edildiği veri yolu kabloları üreterek sistem tasarımcısına protokolün izin verdiği tam segment uzunluğunda boşluk payı sağlar.
Robotik ve Hareketli Eksen Uygulamaları için Sürekli Esnek Bus Kablo Yapısı
Endüstriyel otobüs kablosu Robot kollarına monte edilen yedi eksenli işbirlikçi robotlar, doğrusal transfer sistemleri ve takım tezgahı eksenleri, sabit kurulumlu panel kablolamasından kategorik olarak farklı mekanik taleplere maruz kalır. Üç vardiyalı bir operasyonda dakikada 60 döngüyü tamamlayan bir robot kolu, günde yaklaşık 100.000 esnek döngü biriktiriyor ve bir yıllık süre içinde 25 milyon döngüye ulaşıyor. Bu döngü sayımlarında, dinamik esneme için özel olarak tasarlanmayan kablo yapısının her elemanı, potansiyel bir arıza başlangıç alanı haline gelir: iletken tel kırılmaları, ekran örgüsü kopmaları, bükülme noktalarındaki izolasyon çatlamaları ve altta yatan elemanlardan gelen kılıf katmanlarının ayrılması, standart sabit kurulum kablosu kullanıldığında, kablonun beklenen hizmet ömrü içerisinde gerçekçi arıza modları haline gelir.
Sürekli esnek veri yolu kablosu yapısı, özel tasarım seçenekleriyle her arıza moduna hitap eder. İletkenler, küçük kesitli iletkenler için 0,04-0,06 mm kadar küçük bireysel tel çaplarıyla mevcut en iyi büküm sınıfını (IEC 60228 veya eşdeğerine göre Sınıf 6) kullanır; ince teller bükülme gerilimini dağıtır, böylece kablonun belirlenen minimum bükülme yarıçapı döngüleri sırasında hiçbir tel elastik sınırının ötesinde gerilmez. Çift bükümü, ne çok kısa (dış iletkenlerin bükülme ve kırılma altında sıkışmasına neden olur) ne de çok uzun (çift geometrisinin esneme altında bozulmasına ve bükülme noktasında empedansın değişmesine neden olur) olmayan optimize edilmiş bir döşeme uzunluğu ile uygulanır. Genel ekran, bir örgü ise, büküm döngüsü sayımı yoluyla sürekliliği ve kapsama yüzdesini korumak için özel olarak hesaplanan örgü açısına ve kapsama alanına sahip ince tel örgüyü kullanır; statik kurulum için tasarlanmış bir koruma, robot uygulamaları için gereken esnek ömrünün çok küçük bir kısmı içinde ayrı örgü tellerinde açık devreler oluşturacaktır.
Sürekli esnek veri yolu kablolarında kılıf malzemesi seçimi sadece esnek bir bileşiğin seçilmesi meselesi değildir; kılıf aynı zamanda dielektrik geometriyi değiştirecek ve kablonun karakteristik empedansını nominal değerinden uzaklaştıracak ovalleşme olmadan tekrarlanan bükme yoluyla kablonun silindirik kesitini de korumalıdır. PUR (poliüretan) kılıflar çoğu sürekli esnek otobüs kablosu uygulaması için tercih edilen seçimdir: PUR, yüksek aşınma direncini deformasyondan sonra tutarlı elastik toparlanma ile birleştirir; bu, kablonun giderek oval bir profile doğru deforme olmak yerine her bükme döngüsünden sonra orijinal kesitine geri döndüğü anlamına gelir. PUR'un takım tezgahı ortamlarında evrensel olarak mevcut olan hidrolik yağlara, kesme sıvılarına ve endüstriyel temizlik maddelerine karşı direnci, karşılaştırılabilir esneklik sunan ancak makine yağlarında yaygın olarak bulunan aromatik ve alifatik hidrokarbonlara karşı daha düşük kimyasal direnç sunan TPE ceketlerine göre ek bir avantajdır.
Sürekli Esnekliği Sabit Kurulumlu Bus Kablosundan Farklılaştıran Yapı Elemanları
- İletken büküm sınıfı: Sınıf 6 ince tel büküm (IEC 60228) ve Sınıf 2 veya Sınıf 5; daha ince teller bükülme gerilimini dağıtır ve yorulma ömrünü kablonun nominal dinamik bükülme yarıçapında bir veya daha fazla büyüklük sırasına göre uzatır.
- Optimize edilmiş çift döşeme uzunluğu: Bükülme altında empedans kaymasını önlemek için kontrol edilir; çok kısa olması iletkenin iç bükülme yarıçapında aşırı sıkılmasına neden olur, çok uzun olması ise çift geometrisinin bozulmasına neden olur.
- İnce tel örgülü kalkan: Bireysel tel kırılması olmadan, nominal esnek döngü sayısı boyunca kapsama yüzdesini koruyan, hesaplanmış bir örgü açısıyla 0,10 mm çapın altındaki tellerden dokunmuştur.
- PUR dış ceket: Bükülmeden sonra elastik kesit iyileşmesi sağlayarak karakteristik empedansı değiştirebilecek ilerleyen ovalleşmeyi önler; yağlara ve endüstriyel kimyasallara da dayanıklıdır.
- Yapışkan olmayan eleman ayrımı: Kablo elemanları arasındaki dolgular ve bağlayıcılar, bükme sırasında göreceli harekete izin vermelidir; Elemanlar arası kaymayı önleyen bağlı yapılar, iç elemanları bükülme noktasında kıran kesme gerilimi üretir.
