Çekirdek Sayısı ve Büküm Yapılandırması Çok Eksenli Sistemlerde Kontrol Kablosu Yönlendirmesini Nasıl Etkiler?

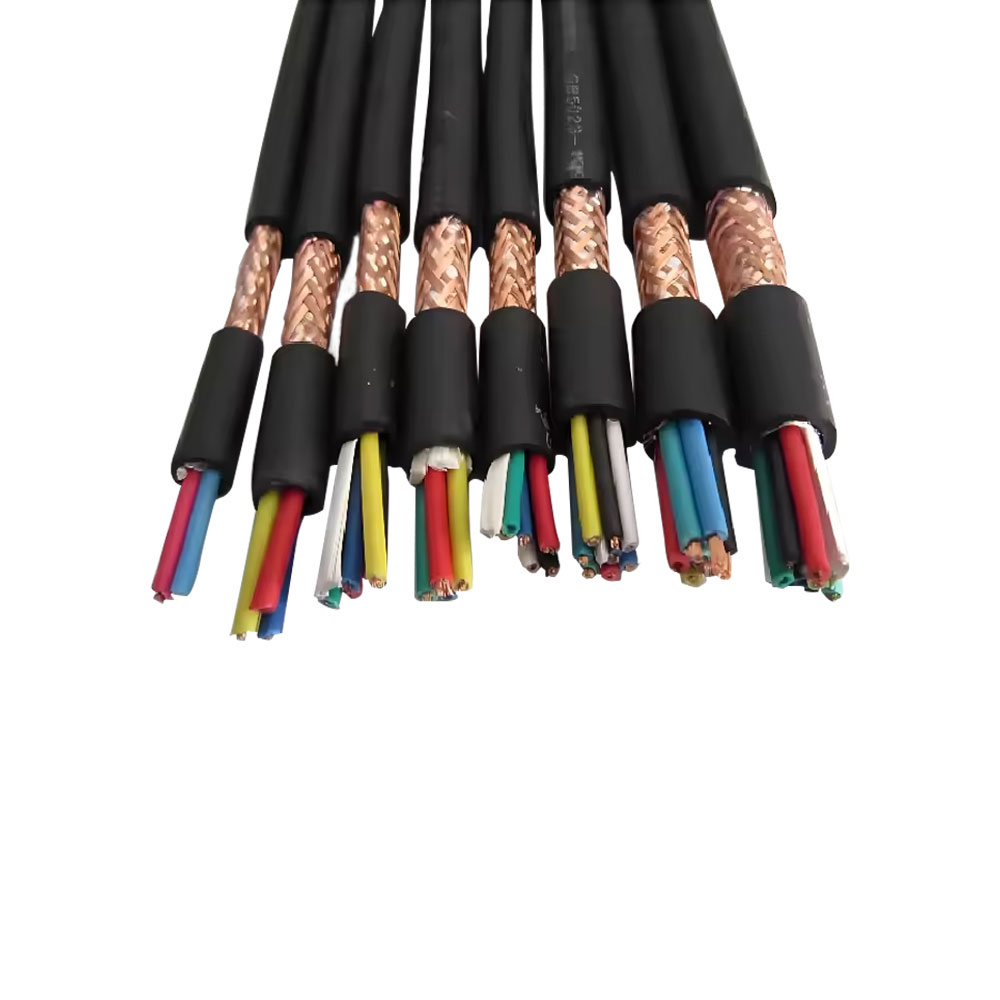

Çok çekirdekli kontrol kabloları Çekirdek sayısı ve iletken kesiti ile belirtilir, ancak iç büküm konfigürasyonu (ayrı damarların nasıl gruplandırıldığı, büküldüğü ve kablo içinde nasıl yerleştirildiği) kablonun kurulum yönlendirmesi sırasında nasıl davrandığı ve ortak bir kabloyu paylaşan birden fazla sinyal türüne sahip sistemlerde zaman içinde nasıl performans gösterdiği üzerinde önemli bir etkiye sahiptir. Endüstriyel otomasyon ve çok eksenli hareket kontrol sistemlerinde, kontrol kabloları rutin olarak dijital I/O sinyalleri, analog sensör çıkışları, kodlayıcı geri bildirimi ve solenoidler veya sensörler için düşük voltajlı gücün bir karışımını aynı kablo kılıfı içinde taşır. Bu sinyal türleri arasındaki etkileşimi yönetmek, kablonun iç mimarisiyle başlar.

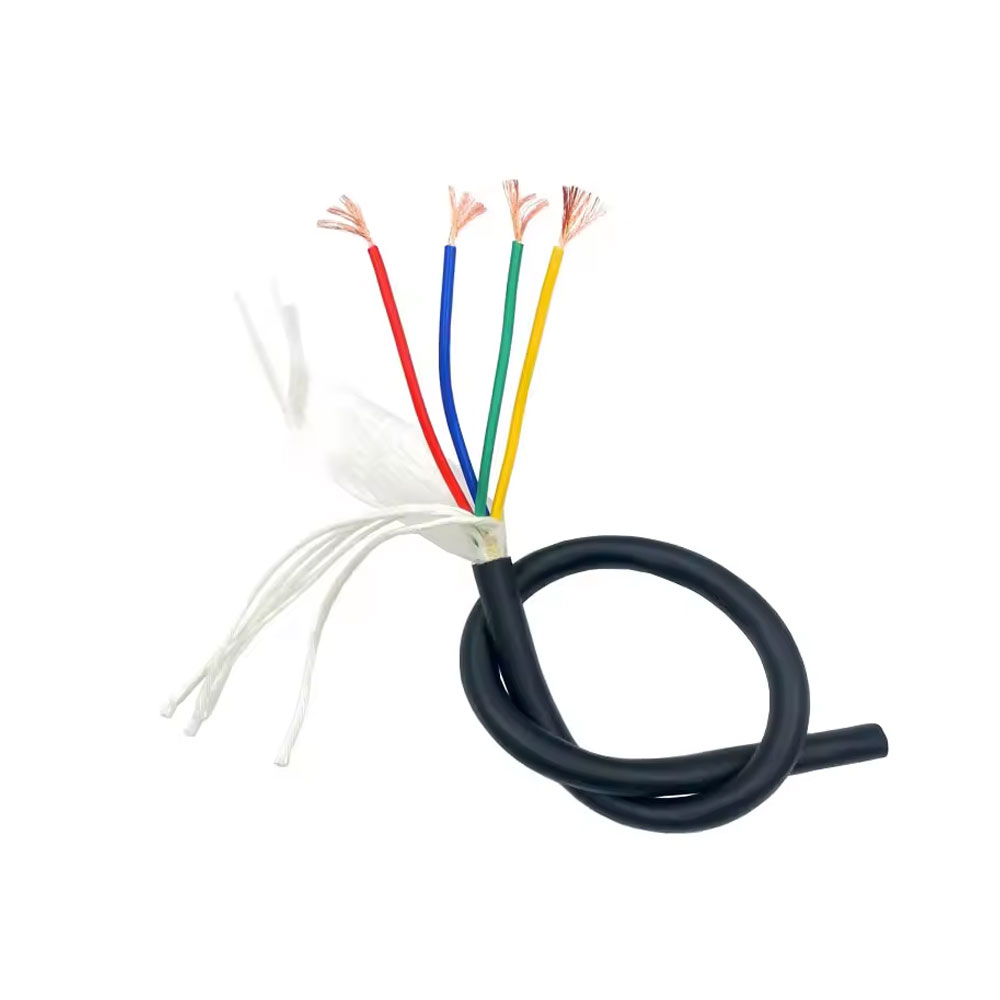

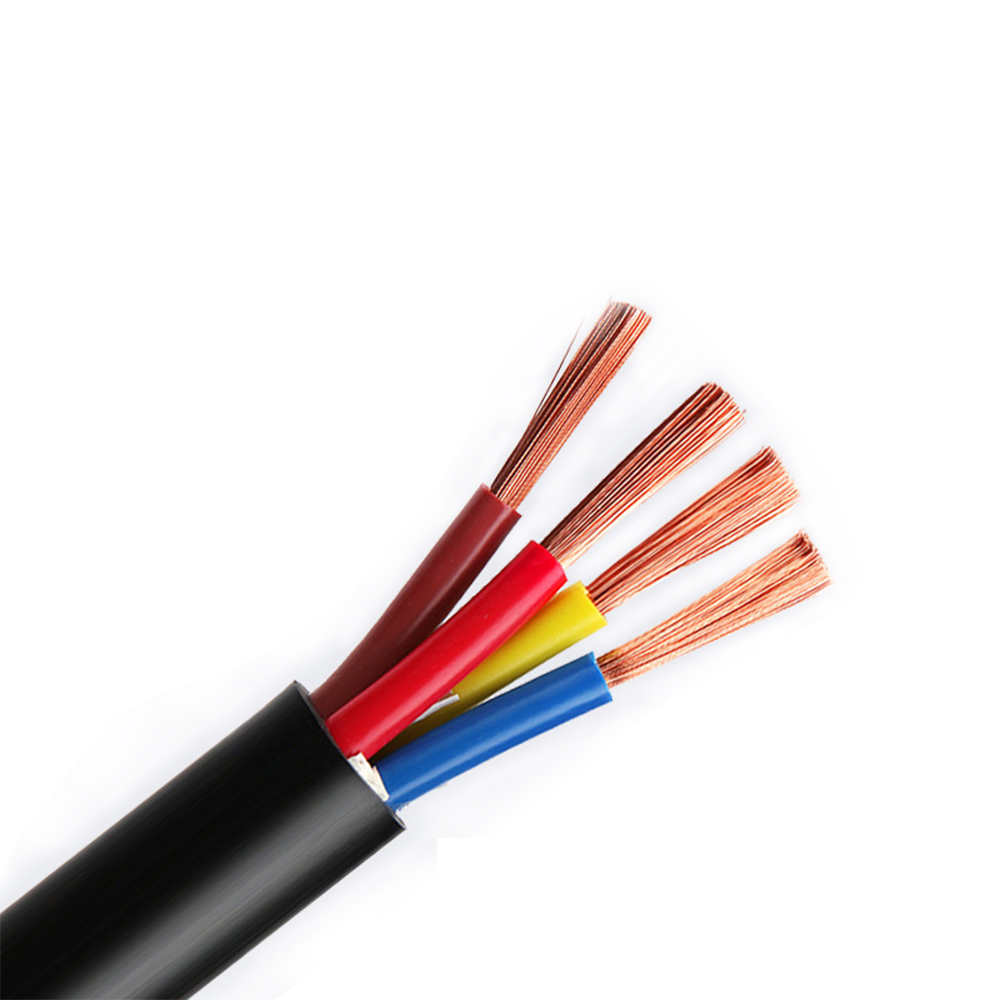

Çok çekirdekli bir kontrol kablosundaki damarlar tipik olarak üç büküm düzeninden birinde düzenlenir: eşmerkezli (ard arda eşmerkezli katmanlara yerleştirilen çekirdekler), demet büküm (tüm çekirdekler belirli bir katman olmadan birlikte bükülür) veya sektör/çeyrek gruplama (çekirdekler genellikle grup başına ayrı korumayla işlevsel alt gruplar halinde düzenlenir). Eşmerkezli büküm öngörülebilir, sabit bir dış çap üretir ve hiçbir damarın kalıcı olarak kablonun dış kenarında konumlandırılmamasını sağlar; kablo büküldükçe her çekirdek iç ve dış konumlar arasında hareket eder ve belirli çekirdeklerin sürekli olarak yüksek gerilim pozisyonlarında olabildiği demet bükümden mekanik gerilimi daha eşit bir şekilde dağıtır. Sürekli esneyen uygulamalarda kurulu 12 veya daha fazla çekirdekli kontrol kabloları için eşmerkezli büküm, aynı spesifikasyondaki demet bükümlü eşdeğerleriyle karşılaştırıldığında hizmet ömrünü önemli ölçüde uzatır.

İşlevsel olarak ilgili çekirdeklerin kablo içindeki alt birimler halinde bir araya getirildiği çeyrek gruplama, farklı sinyal kategorilerinin kablo içinde fiziksel olarak ayrılmasına olanak tanır. Ortak bir konfigürasyon, analog sinyal çiftlerini bir çeyreğe, dijital G/Ç çekirdeklerini diğerine ve güç kaynağı çekirdeklerini üçüncü bir kısma yerleştirir; alt birimler ayrı ayrı ekranlanır. Bu düzenleme, güç ve sinyal çekirdekleri arasındaki kapasitif bağlantıyı azaltır (aksi takdirde analog sinyal hatlarına anahtarlama gürültüsüne neden olur) ve tüm çekirdekleri tek bir paketten dağıtmadan her alt birimin kontrol panelinde ayrı ayrı tanımlanmasına ve sonlandırılmasına olanak tanır. Aynı çekirdek sayısına sahip, ekranlanmamış, tek damarlı bir tasarımla karşılaştırıldığında, kablo çapının ve maliyetinin artması arasında bir ödün verilir.

Kontrol Kablolarında Parazit Önleyici Tasarım: Basit Korumanın Ötesindeki Mekanizmalar

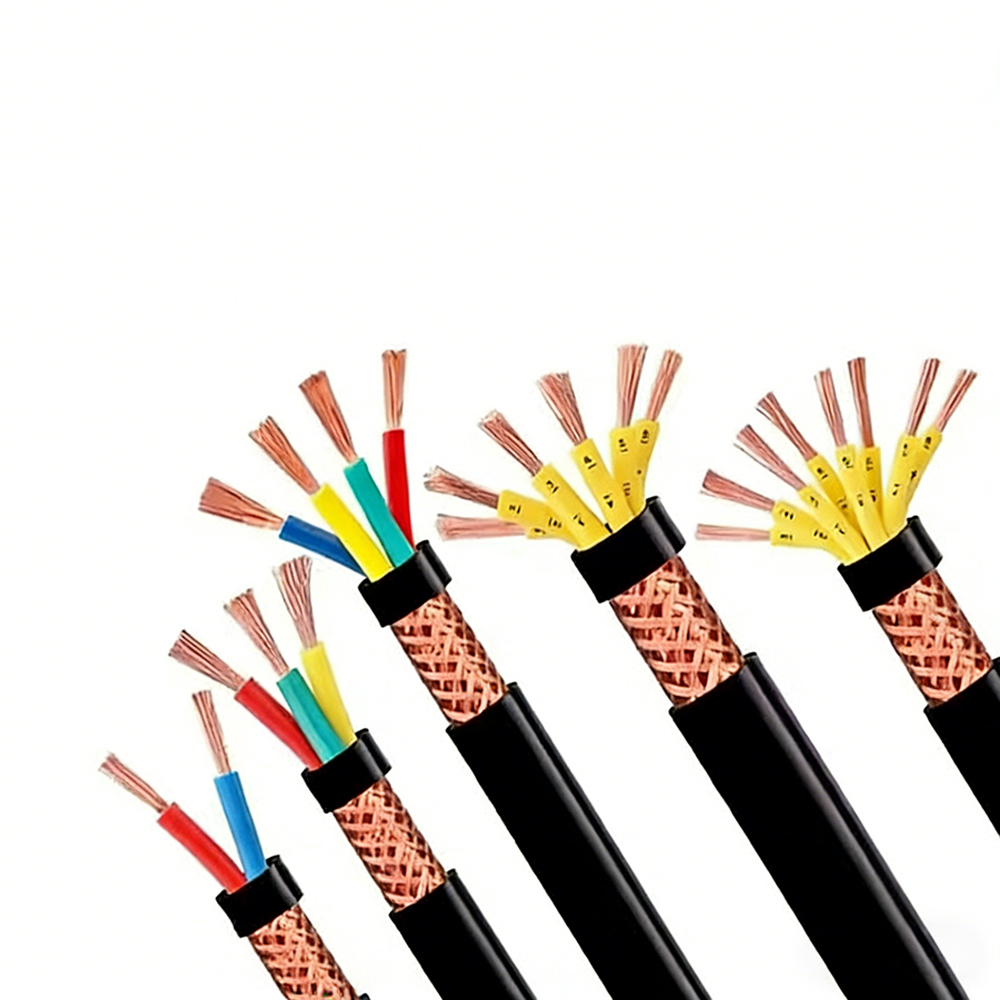

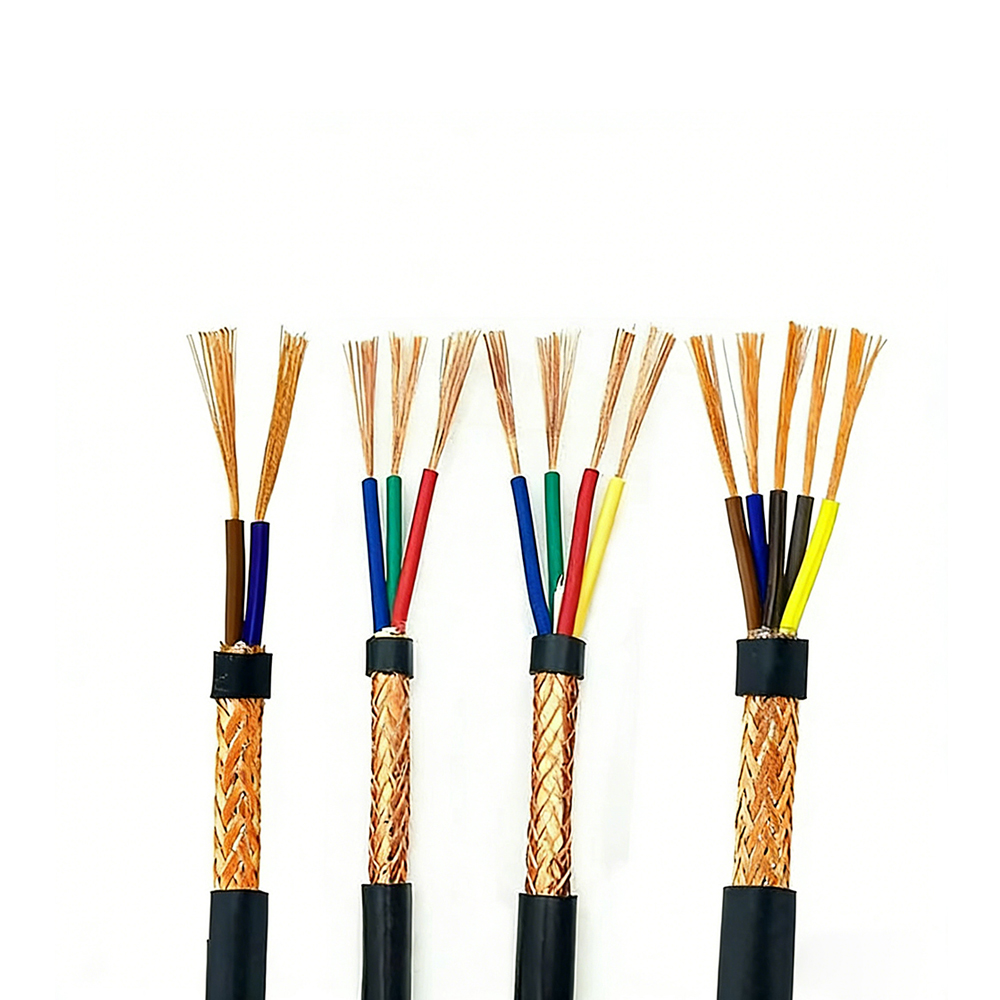

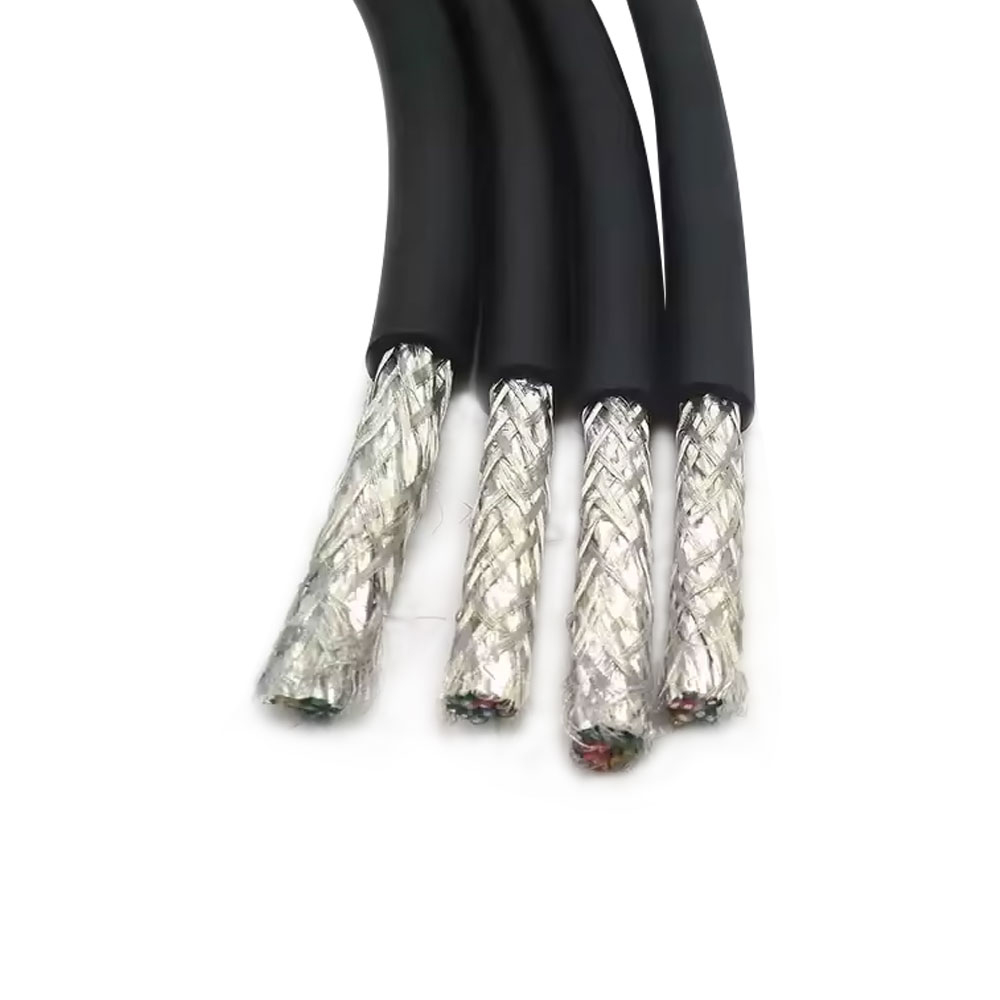

Ekranlama, bir cihazın en görünür anti-parazit özelliğidir. kontrol kablosu ancak endüstriyel kontrol uygulamalarındaki elektromanyetik uyumluluk, kablonun gürültüyü ne kadar iyi reddettiğini ve bitişik devrelere parazit enjekte edilmesini nasıl önlediğini toplu olarak belirleyen çeşitli tasarım seçenekleri arasında korumanın bir unsur olduğu katmanlı bir yaklaşım gerektirir. Tam parazit yönetimi mimarisi anlaşılmadan "korumalı kontrol kablosunun" belirtilmesi, genellikle bir korumanın varlığına rağmen kurulumlarda gürültü sorunlarının yaşanmaya devam etmesiyle sonuçlanır.

İlk mekanizma, kablo ile sonlandırma arasındaki empedans uyumudur. Bir kontrol kablosu ekranı yalnızca sonlandırma empedansı kadar etkilidir. Uzun bir pigtail tel aracılığıyla bir kasa topraklama vidasına bağlanan bir kalkan, frekansla artan bir endüktif empedans sunar ve bu da, kalkan bağlantısını tam olarak değişken frekanslı sürücülerden (VFD'ler) ve anahtarlamalı güç kaynaklarından yayılan parazitin en güçlü olduğu frekanslarda (tipik olarak 150 kHz ila 30 MHz) giderek daha etkisiz hale getirir. Korumanın tüm çevresi boyunca çevresel temas kuran EMC kablo rakorları veya koruma kelepçeleri kullanan düşük empedanslı 360° koruma sonlandırma, endüstriyel EMC uyumluluğu için gereken frekanslara kadar koruma etkinliğini korur. Pigtail uzunluğu tek başına kalkan sonlandırma empedansını 360° sonlandırmaya kıyasla 10 MHz'de 10–100 kat artırabilir, bu da kalkanın yüksek frekans aralığındaki faydasını etkili bir şekilde ortadan kaldırır.

İkinci mekanizma ise güç ve sinyal çekirdekleri arasındaki kapasitif ayırmadır. Korumalı bir kablo içinde bile, röle çıkışlarından veya solenoid sürücülerden anahtarlamalı akım taşıyan güç çekirdekleri, paraziti kapasitif olarak bitişik sinyal çekirdeklerine bağlar. Bağlantı, çekirdekler arasındaki karşılıklı kapasitansla orantılıdır; bu, aralarındaki ayırma mesafesine ve aralarındaki yalıtımın dielektrik sabitine bağlıdır. Güç çekirdeklerini sinyal çekirdeklerinden fiziksel olarak ayıran kontrol kablosu tasarımları (doldurma elemanları, dahili bölmeler veya alt ünite gruplaması kullanarak) ek koruyucu malzeme gerektirmeden karşılıklı kapasitansı ve dolayısıyla gürültü enjeksiyonunu azaltır.

Üçüncü mekanizma, analog sinyaller için ayrı ayrı bükülmüş çiftlerin kullanılmasıdır. Genel kablo demetindeki bir analog sinyal çiftinin bükülmesi, genel ekrandan bağımsız olarak diferansiyel gürültü reddi sağlar. Çok çekirdekli bir kontrol kablosunun içindeki korumalı ancak bükülmemiş bir analog çifti, bitişik anahtarlamalı akımlardan endüktif başlatmaya maruz kalır; indüklenen voltaj her iki iletkende de ortak mod sinyali olarak görünür, ancak iki iletken demet içinde farklı konumlarda olduğundan, aynı indüklenen gerilimleri görmezler ve fark, diferansiyel (sinyali bozan) bir gürültü olarak görünür. Çiftin bükülmesi, her iki iletkenin sürekli olarak iç ve dış konumlar arasında geçiş yapmasını sağlar, indüklenen voltajları eşitler ve alıcıdaki ortak mod reddinin gürültüyü etkili bir şekilde iptal etmesine olanak tanır. Tam ölçekli sinyalin yalnızca 16 mA akım değişimini temsil ettiği 4–20 mA analog kontrol döngüleri için, küçük diferansiyel gürültü akımları bile önemli ölçüm hataları üretir.

Kontrol Kablolarındaki Gerilim Değerleri ve Nominal Gerilim Neden İzin Verilen Maksimum Sinyal Gerilimi Değildir?

Kontrol kabloları tipik olarak 300/500 V veya 450/750 V (U0/U, burada U0 toprağa giden voltaj ve U, iletkenler arasındaki voltajdır) olarak derecelendirilir. Bu değerler sıklıkla kablonun taşıyabileceği maksimum sinyal voltajı olarak yanlış anlaşılır, ancak aslında kullanımdaki sinyal voltajını değil, yalıtım sisteminin test koşulları altındaki kapasitesini ve kurulum gereksinimlerini belirleyen sistem voltajı sınıflandırmasını tanımlar.

300/500 V derecesi, yalıtımın herhangi bir iletkenden toprağa sürekli olarak 300 V'a ve herhangi iki iletken arasında 500 V'a dayanacak şekilde tasarlandığı anlamına gelir. 24 V DC'de (PLC ve otomasyon sistemlerinde baskın kontrol voltajı) veya yüksek voltajlı I/O için 110/230 V AC'de çalışan endüstriyel kontrol sistemlerinde, bu değerler gerçek çalışma voltajının üzerinde önemli bir marj sağlar. Gerilim değerinin pratik önemi iki senaryoda yatmaktadır: darbe aşırı gerilimi ve sistem arıza koşulları. Röle kontaklarından ve solenoid bobinlerden gelen geçici akımların değiştirilmesi, normal kontrol sinyalinin üzerine bindirilen birkaç yüz voltluk voltaj artışlarına neden olabilir. Yalıtım, kısmi deşarjın başlatılması olmadan bu geçici durumlara dayanmalıdır ve voltaj değeri, bu marjın mevcut olmasını sağlayan parametredir. 24 V DC'de çalışan 300/500 V nominal kablonun nominal iletken-toprak gerilimine karşı yaklaşık 12 katı marjı vardır; bu, kablonun yüksek voltajlı ekipmandan uygun şekilde uzağa yönlendirilmesi durumunda hemen hemen tüm endüstriyel geçici ortamlar için yeterlidir.

İkinci senaryo ise sistem arıza koşullarıdır. Hem 230 V AC I/O sinyallerini hem de 24 V DC mantık sinyallerini taşıyan çok çekirdekli bir kontrol kablosunda (kontrol kablosunun birden çok işlevi yerine getirdiği retrofit otomasyon projelerinde bulunan bir konfigürasyon), 230 V çekirdeği bitişikteki 24 V çekirdeğe kısa devre yapan bir arıza, 24 V çekirdeğin yalıtımını tam 230 V'ye maruz bırakır. Kablo yalnızca 300/500 V olarak derecelendirilmişse, bu hata voltajı yalıtımın tasarım kapsamı içinde kalır. Aynı hata senaryosunda yalnızca 150/250 V olarak derecelendirilen bir kablo, hatayı kontrol altına almak yerine yayan yalıtım arızasıyla karşılaşabilir. Kontrol kablosu voltaj değerinin tipik çalışma voltajına göre değil, sistemdeki mevcut en yüksek voltaja göre seçilmesi doğru mühendislik yaklaşımıdır.

Kontrol Kablosu Renk Kodlama Standartları ve Bölgeler Arası Projelerin Zorlukları

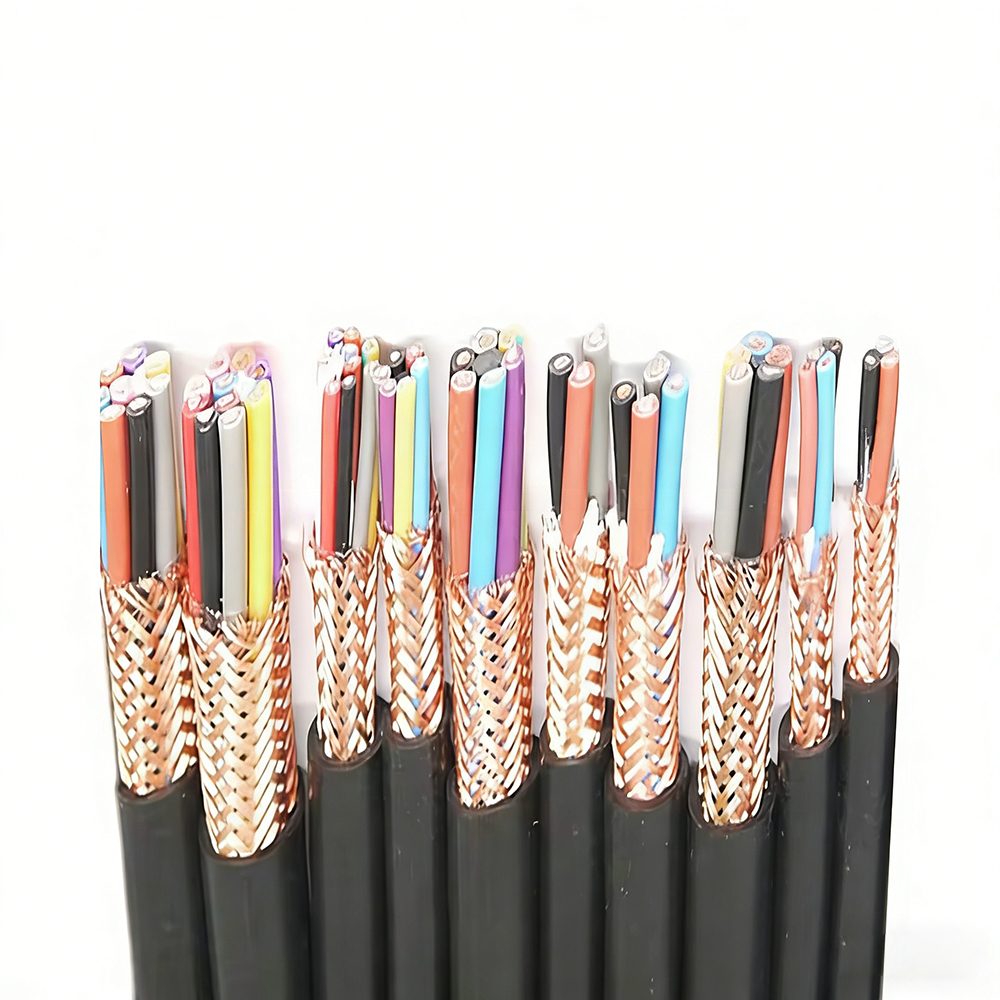

Çok çekirdekli kontrol kablolarındaki damar tanımlaması, pazarlar arasında önemli ölçüde farklılık gösteren bölgesel standartlara tabidir. Bir bölgede üretilen ve başka bir bölgeye kurulan ekipmanı veya birden fazla pazara ihraç edilen OEM ekipmanını içeren projelerde, renk kodu çakışmaları dikkatli belgelendirme ve bazı durumlarda kurulum sahasında yeniden kablolama gerektirir. Hakim bölgesel standartları ve bunların uyumsuzluklarını anlamak, uluslararası tedarik zincirlerinde kontrol kablosu tedariki için çok önemlidir.

Bir güvenlik olayı yaratması en muhtemel çatışma, mavi ve siyah çekirdeklerin işlenmesidir. IEC 60446 uyarınca mavi, nötrü, siyah ise canlı aşamalardan birini belirtir. Kuzey Amerika NEC sözleşmesine göre mavi, bir faz iletkenini, beyaz/gri ise nötrü belirtir. Yalnızca bir standart üzerinde eğitim almış bir elektrikçi, diğer standarda bağlı bir kabloyla karşılaştığında, canlı bir iletkeni yanlışlıkla nötr olarak tanımlayabilir. Bu nedenle, uluslararası OEM ekipman üreticileri genellikle renk kodlamasını, bölgesel renk sözleşmelerinden bağımsız, net bir tanımlama sistemi sağlayan, her bir damarın yalıtım ceketi üzerine doğrudan basılan sayısal damar tanımlamasıyla tamamlar. IEC 60228 ve DIN VDE 0293, renk tanımlamaya alternatif veya tamamlayıcı olarak sayısal işaretleme sağlar ve ihracat pazarlarına hizmet veren kontrol kablosu tedarikçileri, aynı kablo yapısı içinde giderek hem renk kodlu hem de numaralı damar seçenekleri sunmaktadır.

Yüksek çekirdek sayısına sahip kontrol kabloları için (19 damar ve üzeri), tipik endüstriyel aydınlatmada iyi görsel kontrasta sahip ayırt edilebilir renklerin sayısı yaklaşık 10-12 ile sınırlı olduğundan tek başına renk kodlaması pratik olmaz. Yüksek çekirdek sayılarına yönelik standart uygulama, bir ana renk artı sayısal halka işaretlemeyi veya ayırt edilebilir kombinasyon sayısını yalnızca düz renklerle elde edilebilecek aralığın çok ötesine genişleten izleme şeritleriyle (beyaz veya siyah temel çekirdek ceketi üzerinde renkli bir şerit) temel renklerin sistematik bir kombinasyonunu kullanır.

Kontrol Kablosu Kesitinin Seçilmesi: Sinyal Akımı Neden Nadiren Belirleyici Faktördür?

Çoğu kontrol ve enstrümantasyon kablosu için sinyal akımları, termal kapasitenin iletken kesit seçiminde sınırlayıcı faktör olmayacağı kadar küçüktür. 4–20 mA analog döngü, 5–10 mA çeken bir PLC dijital girişi veya 24 V DC'de 50 mA tüketen bir yakınlık sensörünün tümü, 0,14 mm² kadar küçük iletkenlerde ihmal edilebilir I²R ısınması üretir. Kontrol kablolarında iletken kesit seçimini yönlendiren gerçek kısıtlamalar; voltaj düşüşü, mekanik sağlamlık, sonlandırma uyumluluğu ve arıza döngüsü empedansı gereklilikleridir; bunların hiçbiri termal kapasiteyle ilgili değildir.

Gerilim düşüşü, 24 V DC kontrol devreleri için baskın elektriksel sınırlamadır. İzin verilen voltaj düşüşü, kablo ucundaki cihaza bağlıdır: Bir PLC giriş modülü, lojik-YÜKSEK tanımayı garanti etmek için minimum 15 V DC giriş voltajı belirleyebilir; bu, kablonun en kötü akım çekimi altında 24 V beslemeden 9 V'tan fazla düşmemesi gerektiği anlamına gelir. 50 metrelik bir kablo boyunca (besleme ve dönüş için 100 metre iletken uzunluğu) 200 mA'da bir solenoidi çalıştıran bir dijital çıkış için iletken direncinin toplamda 9 V / 0,2 A = 45 Ω'dan az olması gerekir. Bu, bakırda yaklaşık 0,38 mm²'lik bir kesite karşılık gelen 0,45 Ω/m'nin altında bir iletken direnci gerektirir. 0,5 mm²'nin seçilmesi kenar boşluğu sağlar; 0,14 mm²'nin seçilmesi (yaklaşık 0,13 Ω/m × 100 m = 13 Ω dirence sahiptir - çok kısa mesafeler için sınırlar dahilinde ancak 50 metrede marjinal), 200 mA akımın 0,14 mm² tel için termal olarak önemsiz olmasına rağmen daha uzun çalışma uzunluklarında güvenilmez bir çalışma üretecektir.

Sonlandırma sırasındaki mekanik sağlamlık, çoğu endüstriyel kontrol uygulamasında iletken kesiti için pratik alt sınırdır. 0,25 mm²'den küçük iletkenler, vida sıkılmadan önce iletken doğru şekilde yerleştirilmezse vidalı terminal bağlantılarında kırılmaya eğilimlidir ve aşırı torklamaya karşı çok hassastır. Üretim baskısı altında birden fazla teknisyen tarafından monte edilen kontrol panellerinde, çok ince iletkenler için sonlandırma kalitesinin tutarlılığı, daha geniş bir sonlandırma tekniği aralığını tolere eden 0,5 mm² veya 0,75 mm² iletkenlere göre önemli ölçüde daha düşüktür. Çoğu endüstriyel kontrol kablosu spesifikasyonu, elektrik gereksinimleri daha küçük boyutlara izin verdiğinde bile panel sonlandırmaları için pratik minimum değer olarak 0,5 mm²'ye karar verir.

Arıza döngüsü empedansı gereksinimleri, kontrol kablolarının IEC 60364-4-41'e (elektrik çarpmasına karşı koruma) uygun aşırı akım koruması taşıması gerektiği durumlarda geçerlidir. Arıza döngüsü empedansının, aşırı akım koruyucu cihazın gerekli bağlantı kesme süresi içerisinde çalışmasını sağlayacak kadar düşük olması gereken devrelerde, iletken kesiti, normal çalışma akımından ziyade arıza döngüsü empedansı gereksiniminden hesaplanmalıdır. Bu, kontrol kablolarının 230 V AC devrelerle bir kanalı veya muhafazayı paylaştığı ve arıza koşulları altında kontrol kablosu iletkenlerine enerji verilebildiği durumlarda geçerli olur.

Kablo Kanallarında Kontrol Kablosu Montajı: Ayırma Kuralları ve Mühendislik Gerekçeleri

Kontrol kabloları için kablo kanalı ayrımı IEC 61537, IEC TR 62490 ve çeşitli ulusal elektrik yasalarında belirtilmiştir ve bunların tümü kontrol ve güç kabloları arasındaki minimum ayırma gerekliliklerini belirler. Bu gereklilikler uygulamada sıklıkla bürokratik formaliteler olarak ele alınır, ancak her kuralın endüktif ve kapasitif bağlantı, toprak potansiyeli farklılıkları ve arıza kontrolüyle ilgili özel bir mühendislik mantığı vardır.

Ayırma gereksinimlerini yönlendiren birincil bağlantı mekanizması, anahtarlanmış akımları taşıyan güç kablolarından endüktif başlatmadır. Değişken frekanslı sürücüler, yüksek frekanslı harmonik içerik açısından zengin akım dalga formları üretir - tipik VFD çıkış kabloları, sürücü anahtarlama frekansının (genellikle 4-16 kHz taşıyıcı frekansı) 5., 7., 11. ve daha yüksek harmoniklerinde önemli akım bileşenleri taşır ve yüzlerce kilohertz aralığına kadar girişim enerjisi üretir. Paralel olarak ve VFD çıkış kablolarına yakın olarak yönlendirilen kontrol sinyal kabloları, gevşek bağlanmış bir transformatörün sekonder sargısı gibi davranır; indüklenen voltaj, manyetik alanın değişim hızıyla (dI/dt) ve kontrol kablosu iletkenleri tarafından oluşturulan döngü alanı ve bunların dönüş yolu ile orantılıdır. Ortak bir tepsideki VFD çıkış kabloları ile korumasız kontrol kabloları arasında önerilen minimum ayrım genellikle 200–300 mm'dir; Korumaları uygun şekilde topraklanmış ekranlı kontrol kabloları için, ekranlama birleştirilmiş parazitin ek olarak zayıflatılmasını sağladığından genellikle 100 mm'lik ayırma kabul edilir.

Toprak potansiyeli farkı, geçici olaylar sırasında topraklama sisteminin farklı bölümlerinin farklı potansiyellerde olabildiği büyük endüstriyel tesislere özgü bir ayrışma sorunudur. İki bina arasında veya büyük bir tesisin uzak bölümleri arasında uzanan bir kontrol kablosunun ekranı her iki ucunda da topraklanır; iki uç nokta arasındaki toprak potansiyeli farkı kontrol sisteminin ortak mod reddetme kapasitesini aşarsa, toprak potansiyeli farkı sinyal üzerinde gürültü voltajı olarak görünür. Kontrol kablolarının aynı dağıtım panelindeki güç kablolarıyla aynı yol boyunca yönlendirilmesi, kablo koruma uçları arasındaki toprak potansiyeli farkını en aza indirir çünkü hem güç hem de kontrol sistemleri aynı toprak noktasını referans alır. Bu, kontrol kablolarının tesis boyunca doğrudan en kısa yolu kullanmak yerine, kontrollü ekipmana giden güç kaynağıyla aynı fiziksel yolu izlemesi gerektiği kuralının arkasındaki mühendislik nedenidir.

Arıza önleme, kablo tavalarındaki kontrol kablolarını yüksek voltajlı güç kablolarından ayırmanın güvenlik gerekçesidir. Yüksek gerilim güç kablosundaki bir arıza (iç ark, kısa devre akımı altında yalıtımın bozulması) bitişik kabloların kılıfını tutuşturmaya yetecek kadar enerji üretebilir. Güvenlik işlevi sinyallerini (acil durdurma, güvenlik rölesi girişleri, koruma izleme) taşıyan kontrol kabloları, güvenlik sisteminin kapatma sırasını yürütmesine izin vermek için bitişik kabloları içeren bir yangın veya arıza olayı sırasında işlevsel kalmalıdır. IEC 62061 ve ISO 13849 (fonksiyonel güvenlik standartları), güvenlikle ilgili kontrol kablolarının güvenlikle ilgili olmayan kablolardan fiziksel olarak ayrılmasını veya ortak kablo kanallarına monte edildiğinde yangına dayanıklı bariyerlerle korunmasını gerektirir. Bu, güvenlik kontrol kablolarının fiziksel yönlendirmesinin resmi güvenlik mimarisi dokümantasyonunun bir parçası olduğu makine güvenliği değerlendirmelerinde giderek yaygınlaşan bir gerekliliktir.

Uzun Vadeli Sinyal Bütünlüğünü Doğrudan Etkileyen Kontrol Kablosu Sonlandırma Uygulamaları

Kontrol kablolarının terminal bloklarında, konektör muhafazalarında ve ekipman panellerinde sonlandırılması, sahadan kaynaklanan sinyal bütünlüğü sorunlarının çoğunun kaynaklandığı yerdir. Kablo üretim kalitesi elektriksel performans potansiyelini sağlar; sonlandırma kalitesi, kurulu sistemde bu potansiyelin gerçekleştirilip gerçekleştirilmediğini belirler. Çeşitli sonlandırma uygulamalarının, kontrol sinyallerinin uzun vadeli güvenilirliği üzerinde doğrudan, ölçülebilir bir etkisi vardır.

İnce Telli İletkenler için Yüksük Seçimi

Sınıf 5 veya Sınıf 6 ince damarlı iletkenlere sahip kontrol kabloları, vida kafesli terminal bağlantılarında uç kovanlı yüksükler (DIN 46228 standart kablo bağcığı yüksükleri) gerektirir. Yüksük iki fonksiyona hizmet eder: tek tek telleri terminal sıkıştırma bölgesini doğru şekilde dolduran tek bir geometrik gövdede birleştirir ve telleri sıkma sırasında terminal vidası tarafından kopmaya karşı korur. Yüksük boyutu, iletken kesitiyle tam olarak eşleşmelidir; büyük boyutlu bir yüksük, sıkıştırılmış iletkenin titreşim altında çekilmesine olanak tanır; gereğinden küçük bir yüksük, tel hasarına ve yüksek temas direncine neden olur. 4–20 mA analog sinyal taşıyan iletkenler için, terminalde kontak direnci 0,5 Ω kadar küçük bir artışla 20 mA'da 0,01 mV'lik bir voltaj hatası ortaya çıkar - kendi başına ihmal edilebilir, ancak bir sinyal zincirindeki birden fazla sonlandırmada kümülatiftir ve oksidasyon nemli veya kirli ortamlarda zamanla kontak direncini artırdıkça giderek daha da kötüleşir.

Kalkan Tahliye Teli Yönetimi

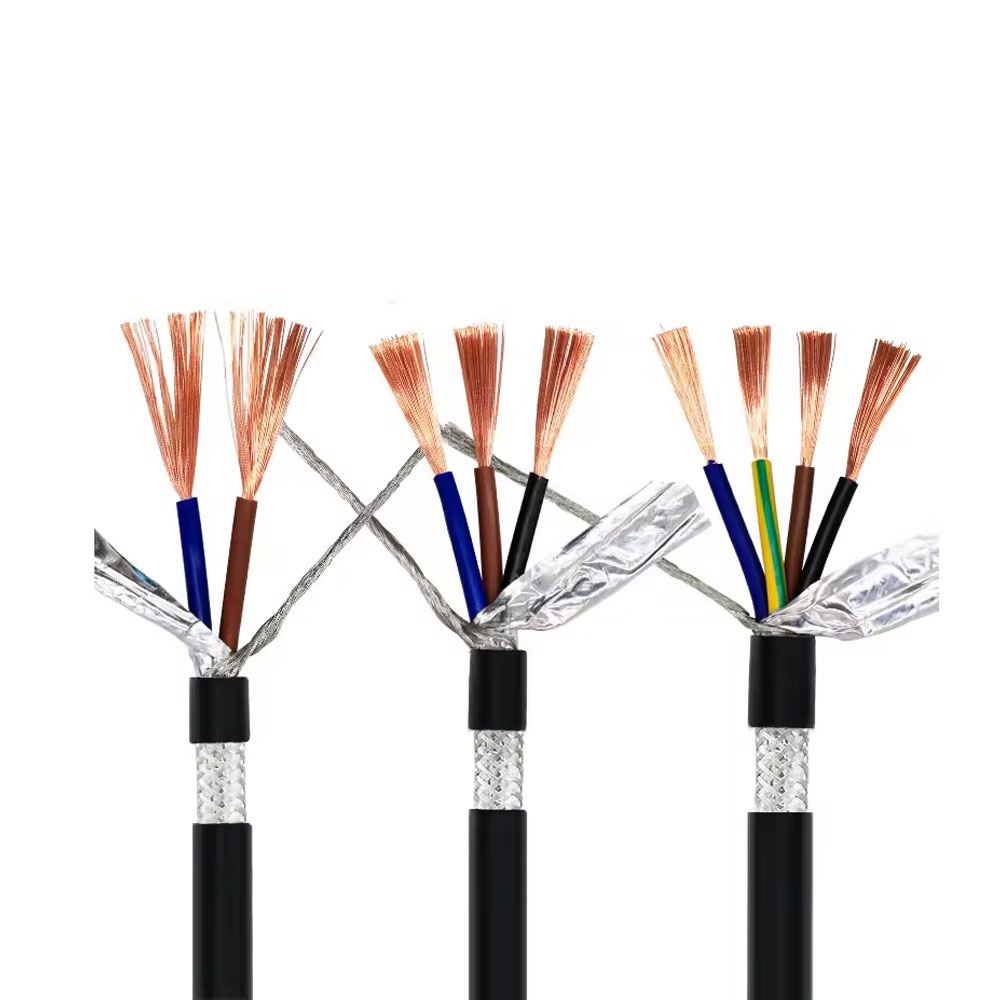

Folyo ekranlı kontrol kablosunun toprak teli (folyo ekranla temas halinde çalışan çıplak veya kalaylı bakır tel) ekranlama etkinliğinin bozulmasını önlemek için kablo uçlarında dikkatli bir şekilde kullanılmalıdır. Yaygın bir kurulum hatası, drenaj kablosunun koruma sonlandırma noktasının ötesinde açıkta bırakılması ve paraziti alıp doğrudan terminal bloğuna enjekte edebilecek korumasız bir pigtail oluşturmasıdır. Drenaj kablosu, sinyal iletkenleri ile sarılmak veya paketlenmek yerine, fazlalıkları kesilerek, ekran klemensine veya EMC rakoruna mümkün olduğu kadar yakın bir şekilde sonlandırılmalıdır. Kablonun ekipman ucunda (blendajın topraklandığı yerde), drenaj teli sonlandırması, kabin PE terminaline mümkün olan en kısa iletkenle bağlanan özel bir blendaj çubuğu üzerinde olmalıdır; drenaj telindeki indüklenen akımların bitişik terminallere kapasitif olarak bağlanabileceği sinyal iletkenleri ile aynı terminal rayı üzerinden yönlendirilmemelidir.

Sonlandırma Noktalarındaki Bükülme Yarıçapı

Bir kontrol kablosunun kablo kanalından terminal bloğuna geçtiği nokta, tesisattaki en yüksek mekanik gerilime sahip konumlardan biridir. Çok çekirdekli bir kontrol kablosunu bu geçişte keskin bir şekilde bükmek (kabloyu panel duvarı boyunca düzgün bir şekilde sarmak için), eğer bükülme yarıçapı kablonun minimum kurulum bükülme yarıçapından (tipik olarak sabit kurulum için dış çapın 6-10 katı) daha sıkıysa, kablo çekirdeğinde kalıcı deformasyona neden olur. Kalıcı olarak deforme olmuş damarlar, tekrarlanan termal çevrim yoluyla zamanla bükülme noktasında yalıtım mikro çatlakları geliştirir ve bükümün dışındaki çekirdekler, deforme olmuş bölümde bakır tellerin işlenerek sertleşmesi nedeniyle daha yüksek iletken direnci taşır. Önemli sıcaklık döngüsüne sahip ortamlardaki (dış mekan kabinleri, ısıtılmayan endüstriyel binalar) kontrol panelleri için sonlandırma noktalarında doğru bükülme yarıçapının korunması, uzun vadeli güvenilirlik açısından diğer kurulum parametreleri kadar önemlidir.
