Yüksek Hızlı Hareket Kontrol Sistemlerinde Enkoder Kablolarına Özel Sinyal Bütünlüğü Zorlukları

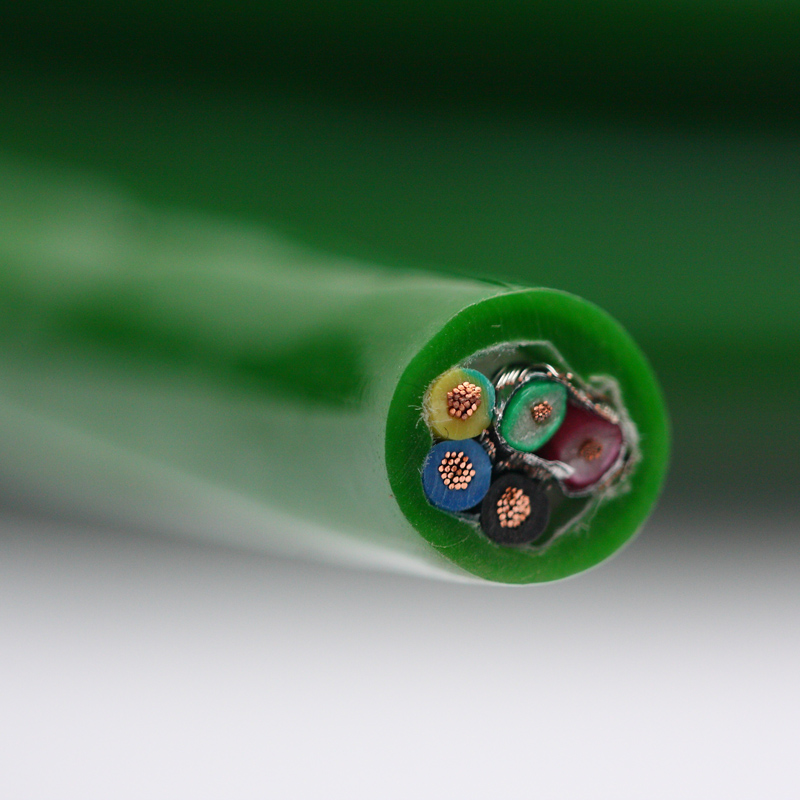

Kodlayıcı kabloları Döner veya doğrusal kodlayıcılar ile hareket kontrolörleri veya servo sürücüler arasında konum ve hız geri besleme sinyallerini taşır. Genel amaçlı kontrol kablolarının aksine, eşzamanlı ve birbiriyle çelişen iki taleple tanımlanan bir ortamda çalışırlar: sinyal hatları yüksek frekanslı dijital darbeleri veya ince analog dalga biçimlerini minimum bozulmayla iletmeli, kablo ise önemli ölçüde elektromanyetik girişim üreten motorları besleyen güç kablolarının yanında veya onlarla birlikte ilerlemelidir. Sonuç olarak, kodlayıcı kablosunun performansı yalnızca kendi elektrik parametrelerine göre değil, aynı zamanda bu parametrelerin belirli kodlayıcı arayüz protokolü ve kurulumun gürültü ortamıyla nasıl etkileşime girdiğine göre de belirlenir.
TTL veya diferansiyel RS-422 hat sürücüsü çıkışlarını kullanan artımlı kodlayıcılar, doğrudan motor hızına ve kodlayıcı çözünürlüğüne göre ölçeklenen frekanslarda darbe katarları üretir. 3.000 RPM'de çalışan bir servo motor üzerindeki devir başına 2.500 satırlık bir kodlayıcı, kanal başına 125 kHz'de çıkış darbeleri üretir ve dörtlü kod çözme ile kontrol cihazı, kenar geçişlerini 500 kHz'de işler. Bu frekanslarda, kablo kapasitansı sınırlayıcı bir faktör haline gelir: sinyal iletkenleri arasında ve sinyal ile ekran arasında dağıtılan kapasitans, her bir darbe kenarının yükselme süresini yavaşlatır ve enkoderin güvenilir bir şekilde çalışabileceği maksimum kablo uzunluğunu azaltır. RS-422 diferansiyel sinyalleri için, iletkenden iletkene kapasitansı 100 pF/m olan bir kablo, kullanılabilir çalışma uzunluğunu 500 kHz kenar hızlarında 30 metrenin oldukça altına sınırlayacaktır; 50 pF/m veya daha düşük bir değer için tasarlanmış bir kablo ise bu aralığı önemli ölçüde genişletebilir.
EnDat, SSI, BiSS ve HIPERFACE dahil olmak üzere mutlak kodlayıcı protokolleri, genellikle 1 MHz ile 16 MHz arasında değişen saat frekanslarında kodlayıcı ile sürücü arasında çift yönlü iletişimi içerdikleri için kablo yapısına ek gereksinimler getirir. Bu frekanslarda kablo ile sürücü/alıcı devresi arasındaki karakteristik empedans uyumu önemli hale gelir. Empedans uyumsuzlukları, veri hattında gürültü olarak görünen sinyal yansımalarına neden olur ve potansiyel olarak konum verilerini bozar. Düzgün inşa edilmiş kodlayıcı kabloları Yüksek çözünürlüklü mutlak geri besleme sistemlerinde yansımadan kaynaklanan hataları en aza indirmek için, tüm kablo uzunluğu boyunca tutarlı bir şekilde korunan diferansiyel çiftler için 100–120 Ω'luk bir karakteristik empedans belirtin. Anhui Zhishang Cable Technology Co., Ltd., bu zorlu protokolleri destekleyen kararlı empedans değerleri elde etmek için sıkı bir şekilde kontrol edilen büküm aralığına ve yalıtım geometrisine sahip enkoder kabloları üretir.
Ekranlama Mimarisi: Neden Tek Bir Genel Ekran Kodlayıcı Kabloları için Genellikle Yetersizdir?
Tek bir genel korumanın sinyal kablosu koruması için yeterli olduğuna dair standart varsayım, özellikle farklı gürültü hassasiyetlerine sahip birden fazla sinyal tipinin aynı kablo gövdesini paylaştığı kodlayıcı kablo uygulamalarında bozulur. Tipik bir kodlayıcı kablosu, kodlayıcı elektroniği için A/B/Z dörtlü sinyal çiftlerini, besleme voltajını ve toprak iletkenlerini ve bazen de mutlak konumun korunması için bir pil yedek çiftini taşır; bunların her biri farklı bir empedansa, akım seviyesine ve parazite karşı duyarlılığa sahiptir. Bunların hepsi yalnızca tek bir genel ekranla kaplandığında, güç kaynağı iletkenleri ile kablo içindeki sinyal çiftleri arasındaki endüktif ve kapasitif bağlantı kontrolsüz kalır ve ekran, bu dahili karışmaya karşı herhangi bir koruma sağlamaz.
Yüksek performanslı kodlayıcı kablolarında kullanılan çözüm, katmanlı bir ekranlama mimarisidir: her diferansiyel sinyal çifti için ayrı çift ekranlar, tüm kablo için genel bir ekranla birleştirilir. Tipik olarak bir drenaj teli ile birlikte alüminyum-polyester folyodan oluşan bireysel çift korumalar, bitişik sinyal çiftleri arasındaki ve sinyal çiftleri ile güç iletkenleri arasındaki kapasitif kuplajı bastırır. Folyo veya kalaylı bakır örgüden oluşan genel koruma, motor sürücüsünden, komşu kablo kanalından ve genel endüstriyel EMI ortamından kaynaklanan harici elektromanyetik girişime karşı birincil bariyer sağlar. Bu iki seviyeli yaklaşım, kablo çapını ve maliyetini artırır, ancak mikron altı konumlandırma çözünürlüğünde çalışan hassas hareket kontrol uygulamalarında, alternatif - gürültünün neden olduğu konum geri besleme hataları - kablo yükseltmesinden çok daha pahalıdır.
Kalkan topraklama uygulaması, kalkan yapımı kadar kritiktir. Kodlayıcı kablosunun genel ekranı, yalnızca sürücü/kontrolör ucundaki koruyucu toprağa bağlanarak, motor ucu ile kontrol panosu arasındaki toprak potansiyeli farklarından kaynaklanan koruma akımı döngülerini önleyen tek uçlu bir toprak oluşturulmalıdır. Kalkan her iki uçta da topraklanmışsa ve bir topraklama döngüsü mevcutsa (ki bu, farklı yapısal çelik bölümlerin biraz farklı potansiyellere sahip olduğu büyük makinelerde yaygındır), ortaya çıkan kalkan akımı drenaj teli boyunca akar ve koruması gereken sinyal hatlarında bir voltaj indükler. Çalışan makinelerdeki aralıklı enkoder arıza durumlarının çoğu, kablodaki veya enkoderin kendisindeki herhangi bir arızadan ziyade bu spesifik topraklama hatasına dayanmaktadır.
| Koruma Yapılandırması | Harici EMI Koruması | Çiftler Arası Karışma Bastırma | Tipik Uygulama |
|---|---|---|---|
| Yalnızca genel folyo | Orta (HF) | Yok | Düşük çözünürlüklü artımlı kodlayıcı, kısa çalışmalar |
| Yalnızca genel örgü | İyi (LF HF) | Yok | Genel servo geri bildirimi, orta düzeyde gürültülü ortamlar |
| Bireysel çift folyo genel folyo | İyi (HF) | Yüksek | Çok protokollü mutlak kodlayıcılar, uzun çalışmalar |
| Bireysel çift folyo genel örgü | Mükemmel (LF HF) | Yüksek | Yüksek-resolution servo, heavy EMI environments |
Sabit ve Hareketli Enkoder Kablo Tesisatları Arasındaki Esnek Ömür Gereksinimleri ve Yapım Farklılıkları
Kodlayıcı kabloları, farklı kablo yapıları gerektiren temelde iki farklı mekanik ortama kurulur: makine çerçevesindeki sabit kodlayıcıdan kontrol kabinine sabit yönlendirme ve CNC işleme merkezleri, robotik kollar, doğrusal aktüatörler ve portal sistemleri gibi hareketli makine eksenlerinde dinamik yönlendirme. Bu iki kurulum tipini birbirinin yerine kullanılabilir olarak ele almak (dinamik bir uygulamada sabit kurulum kablosu kullanmak veya statik bir rota için sürükleme zinciri kablosuna aşırı mühendislik uygulamak) erken mekanik arızaya veya gereksiz maliyete yol açar.
Sürükleme zinciri ve sürekli esnek uygulamalar için enkoder kablo yapısının aynı anda birden fazla mekanik talebi karşılaması gerekir. İletken bükümü IEC 60228'e göre Sınıf 5 veya Sınıf 6 olmalıdır; bükülme gerilimini dağıtmak ve yorulma ömrünü en üst düzeye çıkarmak için ince ayrı teller kullanılmalıdır - 0,14 mm² kesitli Sınıf 6 çok telli iletken, her birinin çapı 0,06 mm'nin altında olan 50 veya daha fazla ayrı telden oluşabilir. Yalıtım polimerinin tüm çalışma sıcaklığı aralığında gerilim çatlaması olmadan esnek kalması gerekir; bu durum, genel amaçlı PVC'yi dışlayarak, TPE veya düşük sıcaklık esnekliğini koruyan özel birleştirilmiş PVC'yi tercih eder. Bireysel korumalar ve genel koruma, toprak telinde kesintiler veya aralıklı açık devre koşulları oluşmadan milyonlarca esnek döngü boyunca elektriksel sürekliliği korumak için yeterli örtüşme ile ince tel örgüden veya üst üste bindirilmiş folyodan yapılmalıdır. Zhishang Cable, sürekli esnek kodlayıcı kablolarını, her çok damarlı iletken eleman için optimize edilmiş bir döşeme uzunluğu ile tasarlayarak, iletkenlerin ve korumaların sarmal geometrisinin, dış elemanlarda aşırı çekme yükü oluşturmadan kablonun bükülmesine doğal olarak uyum sağlamasını sağlar.
Bir çekme zinciri kodlayıcı kablosu için minimum bükülme yarıçapı spesifikasyonu tek bir statik değer değildir; dinamik bükülme yarıçapı (çalışma sırasında sürekli olarak uygulanır) ile kurulum bükülme yarıçapı (yönlendirme sırasında bir kerelik bükülme) arasında farklılık gösterir. Yüksek esnekliğe sahip enkoder kabloları için dinamik bükülme yarıçapı genellikle kablo dış çapının 7,5 ila 10 katı arasında belirlenirken, kurulum bükülme yarıçapı 5 kat veya daha az olabilir. Kurulum bükülme yarıçapını kalıcı bir bükülme olarak uygulamak (örneğin, kabloyu bir kablo kanalındaki dar bir köşeden yönlendirmek), kablonun kendisi hareket etmese bile bu noktada yorulma arızasını hızlandıran sürekli bir mekanik gerilim bölgesi oluşturur. Bu ayrım, özellikle yeni kabloların önceden oluşturulmuş yönlendirme yollarında mevcut kabloların yerini aldığı yenileme projelerinde kurulum teknisyenlerine açıkça iletilmelidir.
Kodlayıcı Kablolarındaki Güç Kaynağı İletken Boyutlandırması: Gerilim Düşümü ve Gürültü Bağlantısı Dengelemeleri
Çoğu kodlayıcı kablosu, kodlayıcı elektroniğine çalışma voltajı sağlamak için özel iletkenler içerir; genellikle TTL çıkışlı artımlı kodlayıcılar için 5V DC veya HTL ve birçok mutlak kodlayıcı türü için 8–30V DC. Bu güç iletkenleri, güç kablolarındaki eşdeğerlerine göre kesit açısından küçüktür, ancak boyutlarının enkoder performansı üzerinde sıklıkla göz ardı edilen doğrudan etkisi vardır. Güç kaynağı iletkenleri boyunca voltaj düşüşü, kodlayıcı terminallerindeki besleme voltajını azaltır ve belirtilen voltaj aralığının alt ucuna yakın çalışan kodlayıcılar, genliği azaltılmış, yükselme süreleri arttırılmış çıkış sinyalleri veya - çok sıkı voltaj marjlarına sahip 5 V TTL kodlayıcılar durumunda - gürültü kaynaklı hatalardan ayırt edilmesi zor olan aralıklı mantık seviyesi hataları üretebilir.
Kabul edilebilir voltaj düşüşünün hesaplanması, kodlayıcının akım tüketiminin, kablo uzunluğunun ve iletken kesitinin bilinmesini gerektirir. 0,14 mm² besleme iletkenlerine sahip 20 metrelik bir kablo üzerinden 150 mA çeken bir 5V kodlayıcı, yaklaşık 0,86V birleşik besleme ve dönüş düşüşüne maruz kalır; bu, nominal besleme voltajının %17'sinden fazladır; bu, kodlayıcıyı nominal 5V beslemesinin oldukça altına ve çıkış sinyali kalitesinin düştüğü marjın içine yerleştirir. Besleme iletkeni kesitinin 0,25 mm²'ye arttırılması, bu düşüşü yaklaşık 0,48V'a düşürerek yeterli besleme marjını yeniden sağlar. Uzun kablo mesafelerinin kaçınılmaz olduğu kurulumlar için bazı servo sürücü üreticileri, kablo direncini telafi eden ayarlanabilir kodlayıcı besleme voltajı çıkışı sunar, ancak bu, kablonun iletken direncine ilişkin doğru bilgi gerektirir ve tasarım aşamasında doğru iletken boyutunun yerine geçemez.
Gerilim düşüşünün ötesinde, kodlayıcı kablosu içindeki güç kaynağı iletkenleri potansiyel bir gürültü enjeksiyon yoludur. Sürücünün dahili güç kaynağı tarafından üretilen veya makinenin DC barasından iletilen kodlayıcı beslemesindeki anahtarlama gürültüsü, besleme iletkenleri kablo içindeki sinyal çiftlerinden yeterince ayrılmamış veya korunmamışsa, bitişik sinyal çiftlerine kapasitif olarak bağlanır. Bu, iyi tasarlanmış bir kodlayıcı kablosundaki güç iletkenlerine, kablo demeti içinde rastgele dağıtılmak yerine, genellikle kendi ayrı korumalarının verilmesinin veya kablo çevresinde sinyal çiftlerinden uzakta konumlandırılmasının bir nedenidir. Anhui Zhishang Cable Technology Co., Ltd., uygulama mühendisliği desteğinin bir parçası olarak, gerçek enkoder akımı gereksinimlerine ve kurulum mesafelerine dayalı olarak güç iletkeni kesit seçimi ve kablo yapım seçenekleri konusunda müşterilere tavsiyelerde bulunarak, beslemeyle ilgili performans sorunlarını sahada ortaya çıkmadan önce önler.
Ortak Kodlayıcı Kablo Yapılandırmaları için Tahmini Gerilim Düşümü (5V Besleme, 150 mA Yük)
- 0,14 mm² iletkenler, 10 m uzunluk: ~0,43V düşüş (5V'nin %8,6'sı); standart TTL kodlayıcılar için kabul edilebilir sınır çizgisi.
- 0,14 mm² iletkenler, 20 m mesafe: ~0,86V düşüş (5V'nin %17,2'si); besleme voltajı muhtemelen kodlayıcı minimum değerinin altındadır.
- 0,25 mm² iletkenler, 20 m mesafe: ~0,48V düşüş (5V'nin %9,6'sı); Çoğu 5V kodlayıcı için kabul edilebilir aralıktadır.
- 0,34 mm² iletkenler, 30 m mesafe: ~0,53V düşüş (5V'nin %10,6'sı); sürücü tarafı voltaj telafisi olmadan daha uzun çalışmalar için uygundur.
