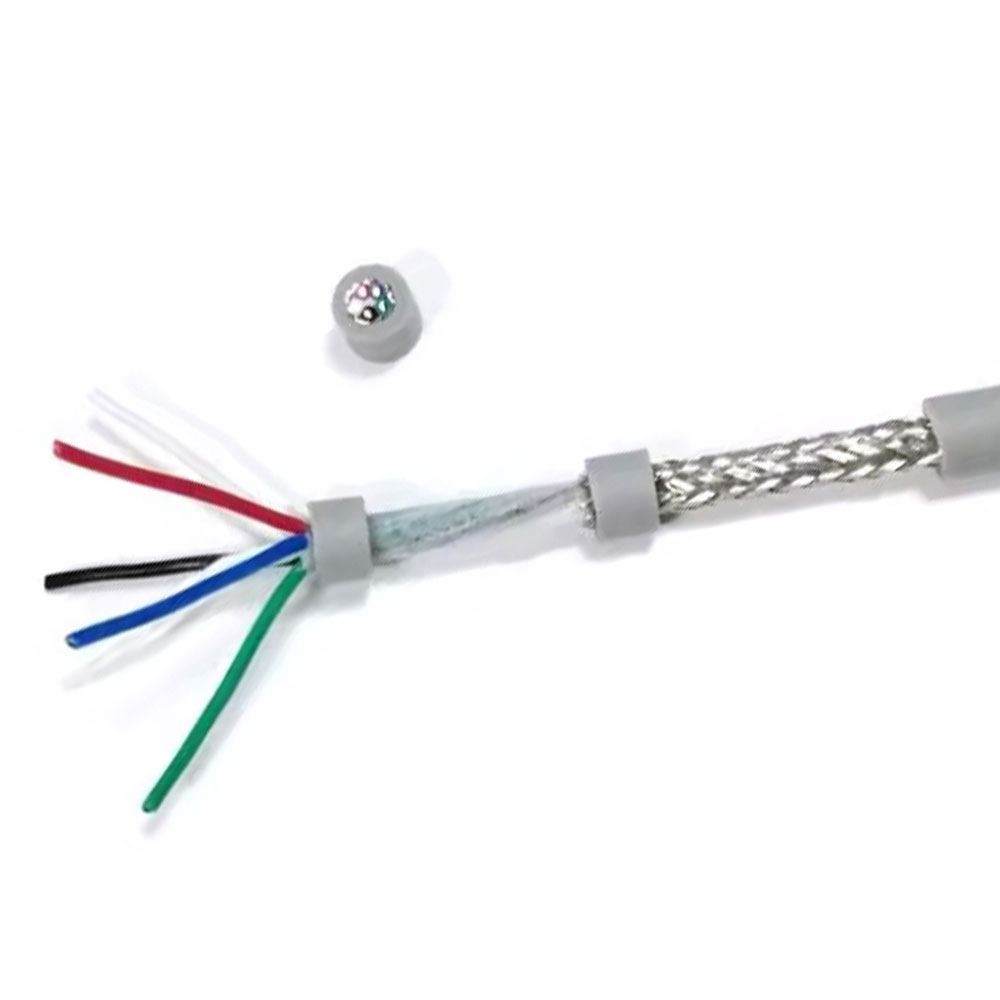

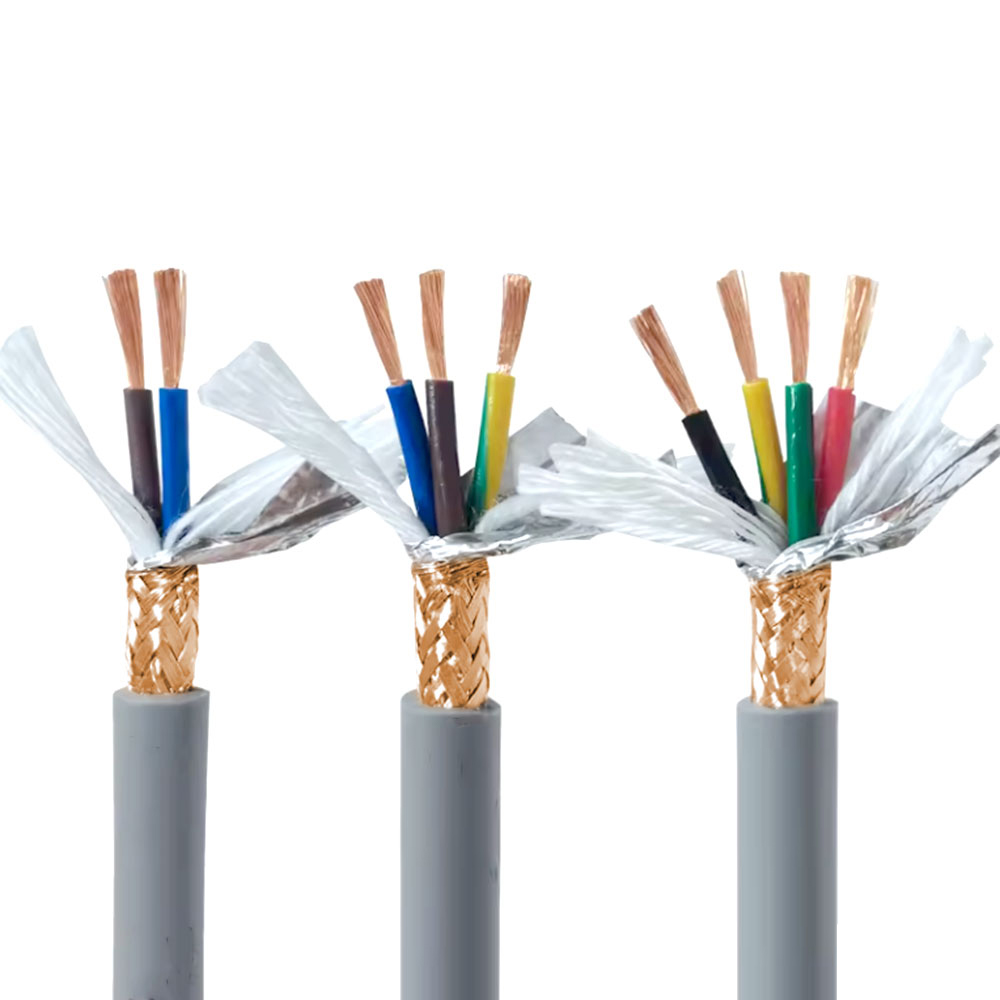

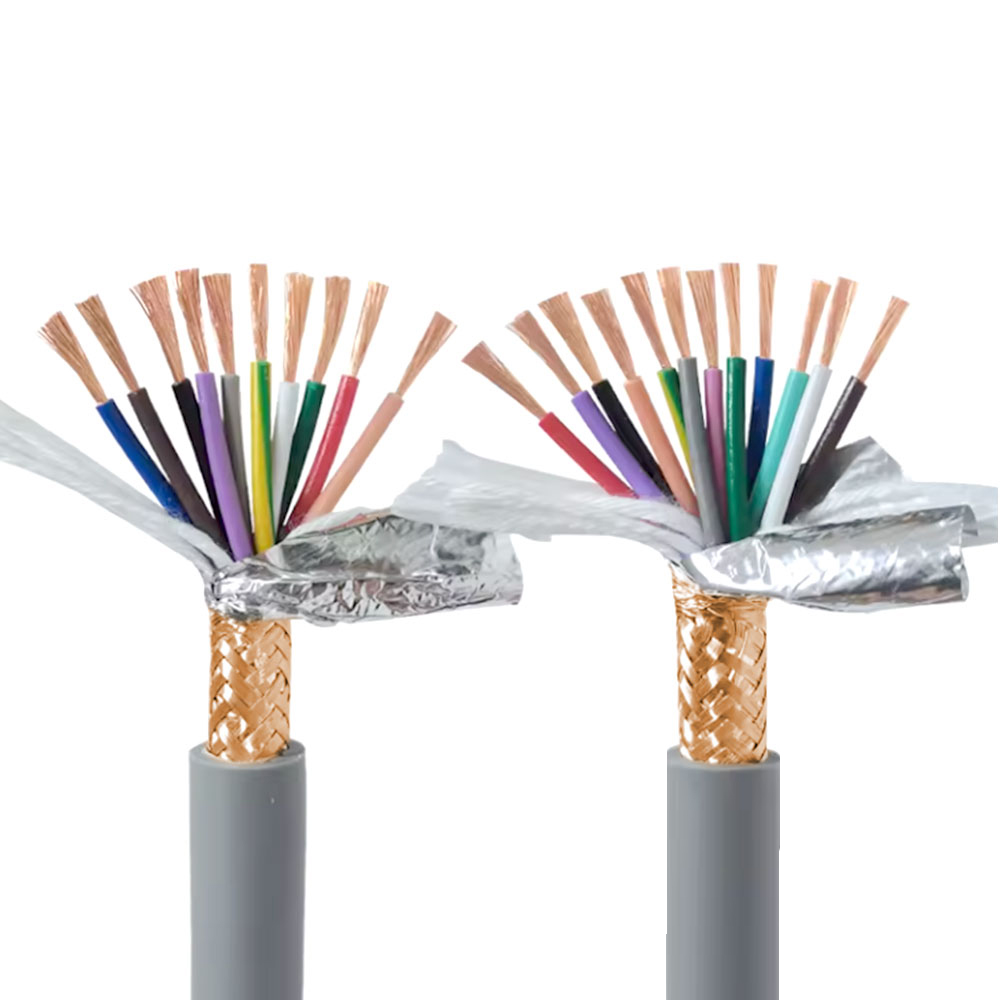

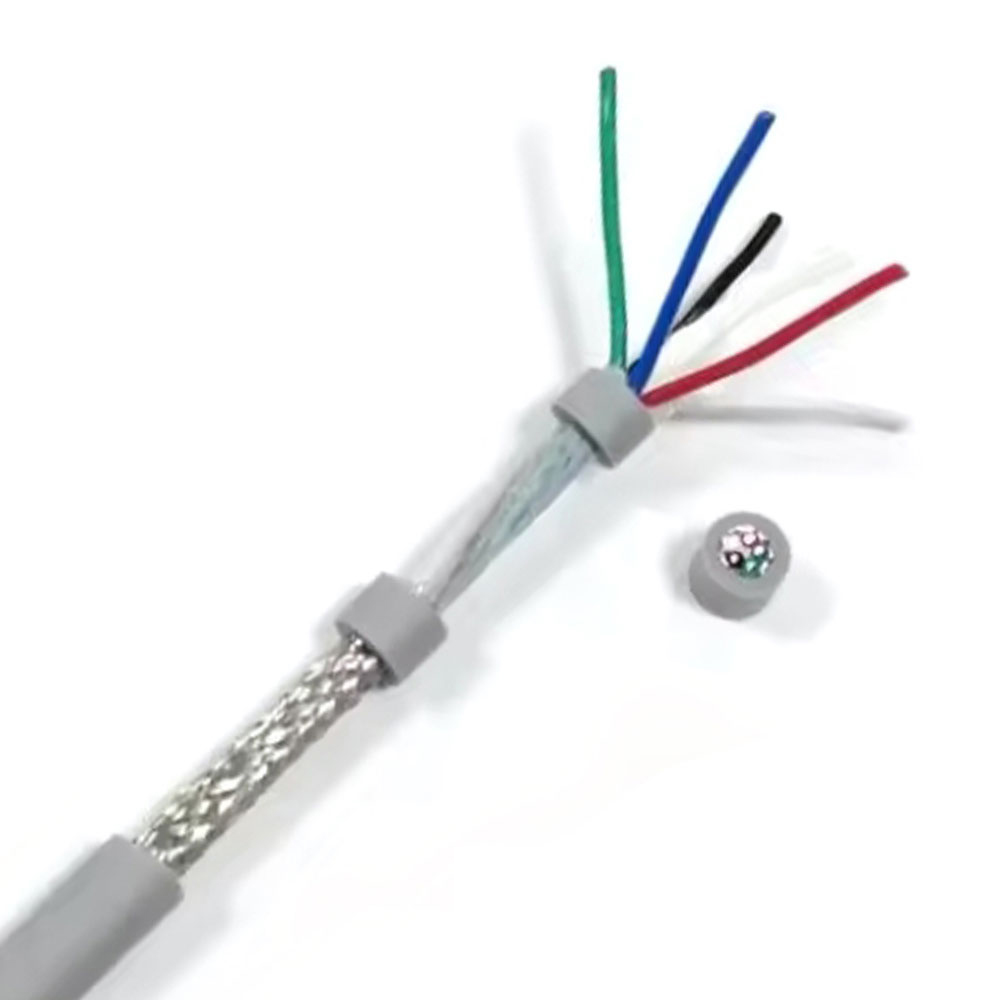

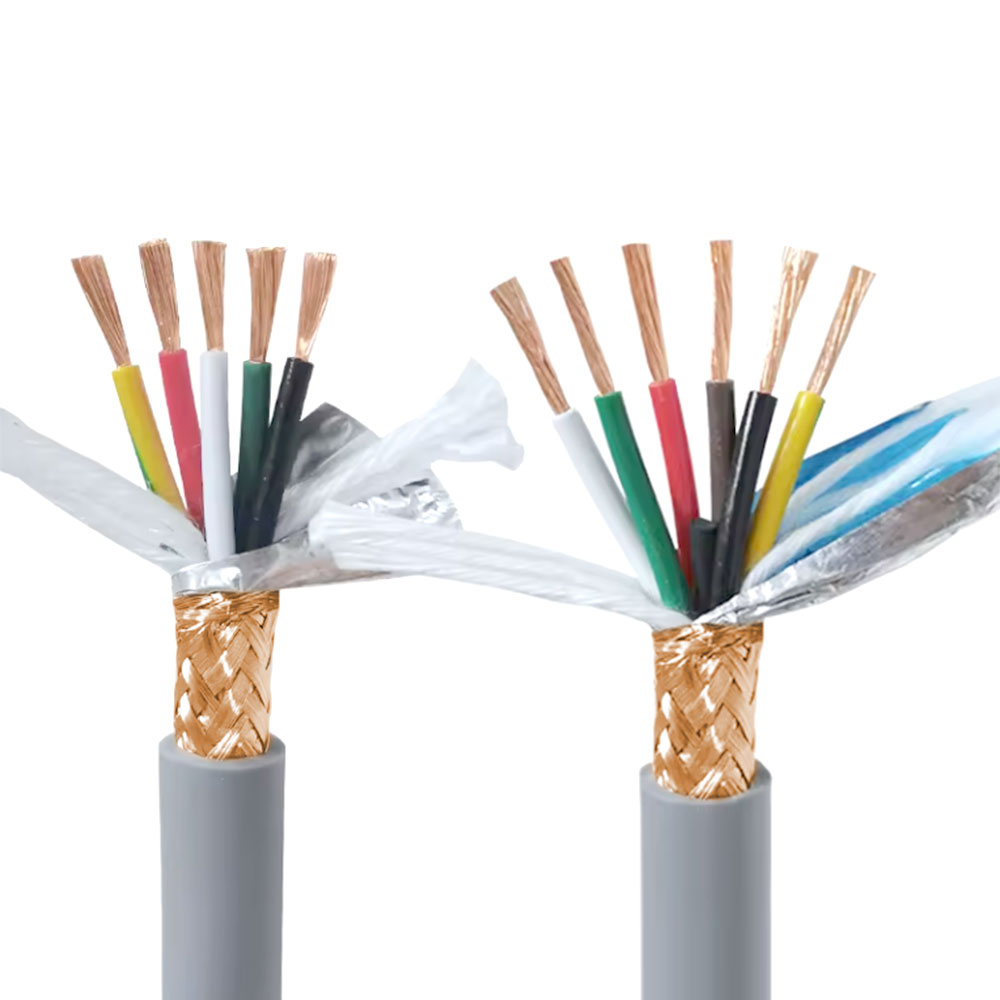

TRVVP Elektromanyetik girişim direnci Sürükleme Zinciri Kablosu

Aşırı esneklik ve yüksek çekme mukavemeti:
Ultra esnek iletkenler ve entegre çekme elemanlarının kombinasyonu, asansörlerin yüksek hızlı ileri geri hareketinin gereksinimlerini karşılar.
Sinyal bütünlüğü garantisi:
Bükümlü çift veya bireysel koruma temelinde genel korumanın eklenmesi, çok sayıda koruma katmanı oluşturur; bu, özellikle modern makine dairesi olmayan asansörlerde, yüksek hızlı asansörlerde ve akıllı asansörlerde veri yolu sinyallerinin (CAN, Ethernet gibi) ve video sinyallerinin iletilmesi için uygundur.
Güvenilir mekanik ve çevresel dayanıklılık:
Asansör boşluklarının dikey ileri geri bükülme ortamı için özel olarak tasarlanmış olup, uzun bir bükülme ömrüne sahiptir. PVC kılıf temel çevre korumasını sağlar.
Uygulama kapsamı: Elektromanyetik girişim riskinin veya sinyal iletim kalitesine yönelik yüksek gereksinimlerin olduğu asansörlerde, asansörlerde ve dikey kaldırma sistemlerinde kullanılır; karışık güç, kontrol, veri ve video sinyallerini iletmek için hareketli kablo görevi görür.

İletken: Sınıf 6 tavlanmış bakır iletken (çok telli ultra ince bakır teller), son derece esnek. Kesit aralığı: 0,75 mm² ila 2,5 mm² (sinyal/kontrol), 4 mm² ila 35 mm² (güç).
İzolasyon: Özel esnek PVC, renk kodlu.
Çekirdek Yapı: Aşağıdakiler gibi esnek yapılandırmalarla çok çekirdekli entegrasyon:
• Güç çekirdekleri (3 fazlı toprak)
• Kontrol/sinyal çekirdekleri (çoklu çekirdekler, dahili karışmayı azaltmak için genellikle bükümlü çiftler)
• İletişim/veri yolu çekirdekleri (örn. CAN veri yolu, Ethernet çiftleri)
• Video çekirdekleri (ör. koaksiyel kablolar)
Çekme Elemanı: Mekanik gerilime dayanacak merkezi veya entegre aramid iplik, fiber halat veya galvanizli çelik tel halat.
Doldurma: Kablo yuvarlaklığını korumak için higroskopik olmayan dolgu malzemesi.
Koruma Yapısı (Temel Özellik): Genel koruma: Tipik olarak kalaylı bakır örgülü ağ veya alüminyum-plastik kompozit bant toprak teli kullanır, kapsama alanı ≥%80 olup, tüm kablo damarlarını kılıfın içinde sarar. Bazı modeller, kritik çiftler (örneğin iletişim çiftleri) için ayrı koruma içerebilir.
Kılıf: Yüksek mukavemetli, aşınmaya ve bükülmeye karşı dayanıklı PVC, genellikle siyah veya gridir ve düşük dumanlı sıfır halojen (LSZH) özelliklerine sahip olabilir.
Nominal Gerilim: 300/500V veya 450/750V.
Uzun Süreli Çalışma Sıcaklığı: -15°C ila 70°C (mobil kurulum için).
Minimum Bükülme Yarıçapı: Mobil kurulum: 10 × D (burada D, kablonun dış çapıdır).
Süspansiyon Yüksekliği: Çekme elemanı mukavemetine göre tasarlanmış olup, genellikle 80 ila 200 metre arası kaldırma yüksekliklerini destekler.
Alev Geciktirme Derecesi: GB/T 18380.1 (veya IEC 60332-1) ile uyumludur.
Koruma Etkinliği: Belirli düzeyde elektromanyetik girişim (EMI) direnci sağlayarak, harici parazitlerin içeri girmesini veya dahili sinyallerin yayılmasını önler.
