Yüksek Performanslı Bilgisayar Kablolarının İletim Kararlılığını Ne Belirler?

İletim Kararlılığı Neden Bilgisayar Kabloları İçin Temel Performans Ölçütüdür?

Yüksek frekanslı ticaret sunucularından yapay zeka eğitim kümelerine, profesyonel iş istasyonlarına ve 8K video düzenleme donanımlarına kadar modern bilgi işlem ortamlarında kablo, mühendislerin nadiren düşündüğü ilk bileşendir. Ancak iletim kararlılığı, yüksek performanslı donanımın gerçek dünya koşullarında gerçekten nominal verimi sağlayıp sağlamadığını belirleyen temel gereksinimdir. Sinyal bozulmasına, elektromanyetik girişime veya empedans kesintilerine neden olan bir kablo, veri hızlarını kısıtlayacak, hata düzeltme yükünü artıracak ve ciddi durumlarda sistemin kilitlenmesine, verilerin bozulmasına veya bağlantıların kopmasına neden olacaktır. İletim stabilitesini neyin yönettiğini anlamak yüksek performanslı bilgisayar kabloları bu nedenle veri bütünlüğünün ve hızın önemli olduğu bir sistemi tasarlayan, inşa eden veya sürdüren herkes için temel bilgidir.

İletim stabilitesi tek bir özellik değildir; iletken geometrisi, izolasyon dielektrik özellikleri, ekranlama mimarisi, konnektör sonlandırma kalitesi ve kablo montaj hassasiyetinin birleşik sonucudur. Bu öğelerin her biri bağımsız olarak genel sinyal zincirine katkıda bulunur ve herhangi bir alandaki zayıflık, iyi tanımlanmış bir kablo tertibatının performansına baskın çıkabilir.

İletken Tasarımı ve Sinyal Bütünlüğüne Etkisi

İletken, elektrik sinyallerinin hareket ettiği yerdir ve fiziksel özellikleri, yüksek frekanslı bir sinyalin kablonun bir ucundan diğerine ne kadar sadık bir şekilde iletileceğini doğrudan belirler. Yüksek veri hızlarında (USB 4, Thunderbolt 4, PCIe Gen 4/5 veya 100GbE) cilt etkisi önemli hale gelir: frekans arttıkça akım, iletkenin dış yüzeyinde giderek daha fazla yoğunlaşır, kullanılabilir kesit alanını etkili bir şekilde azaltır ve direnci artırır. Bu, ekleme kaybını artırır ve yüksek frekanslı sinyal bileşenlerini zayıflatarak alıcıda dalga biçimi bozulmasına neden olur.

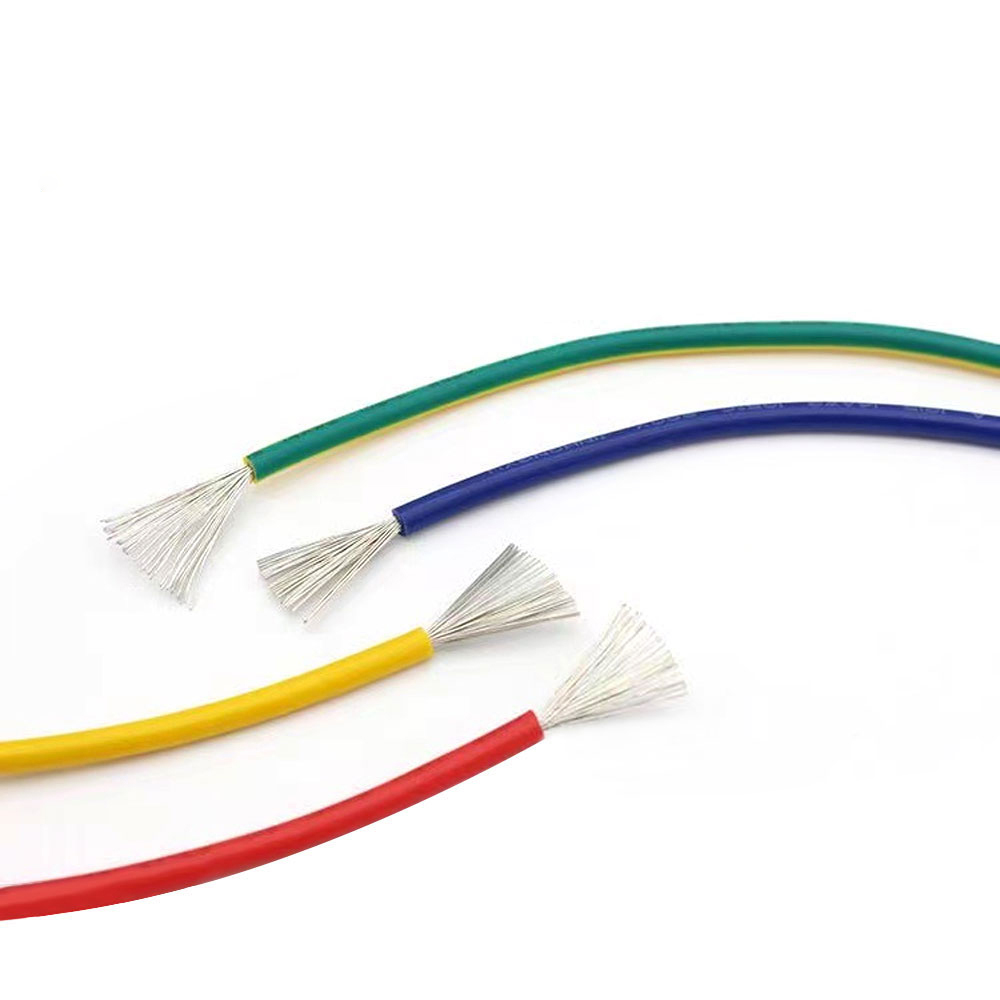

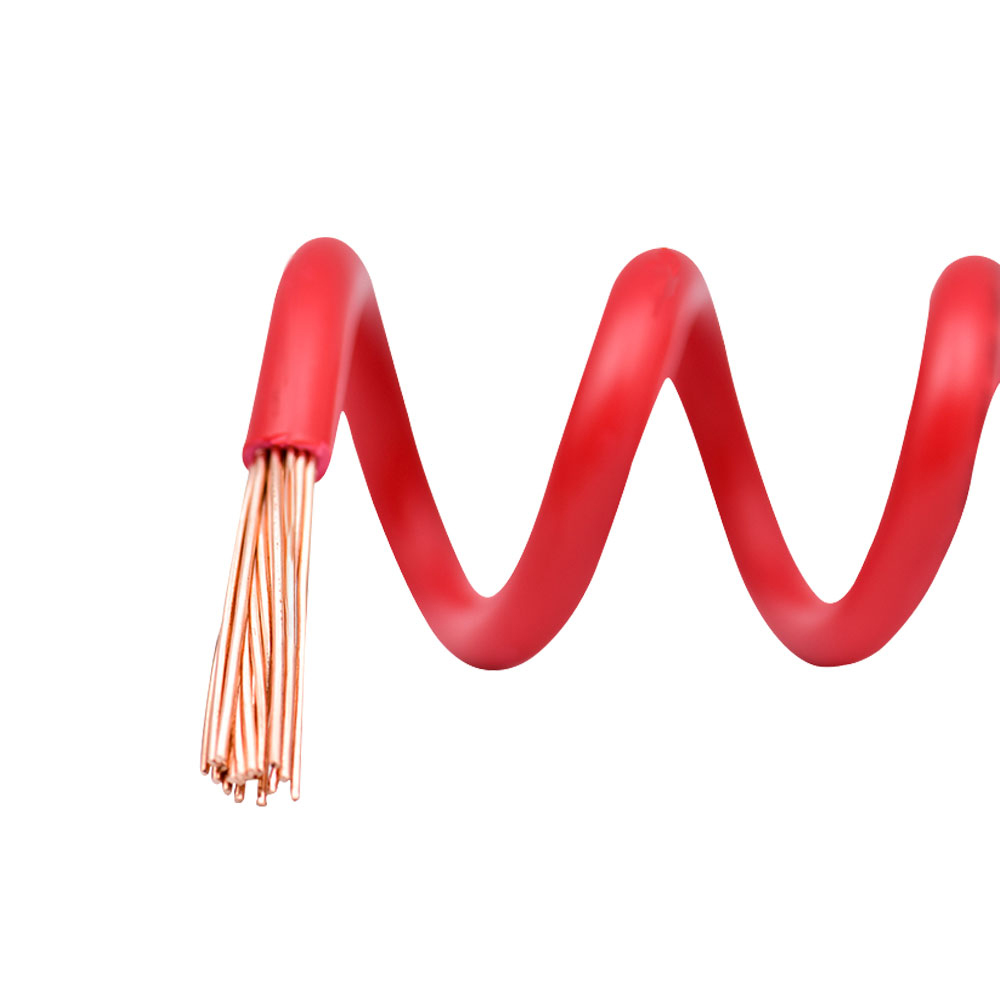

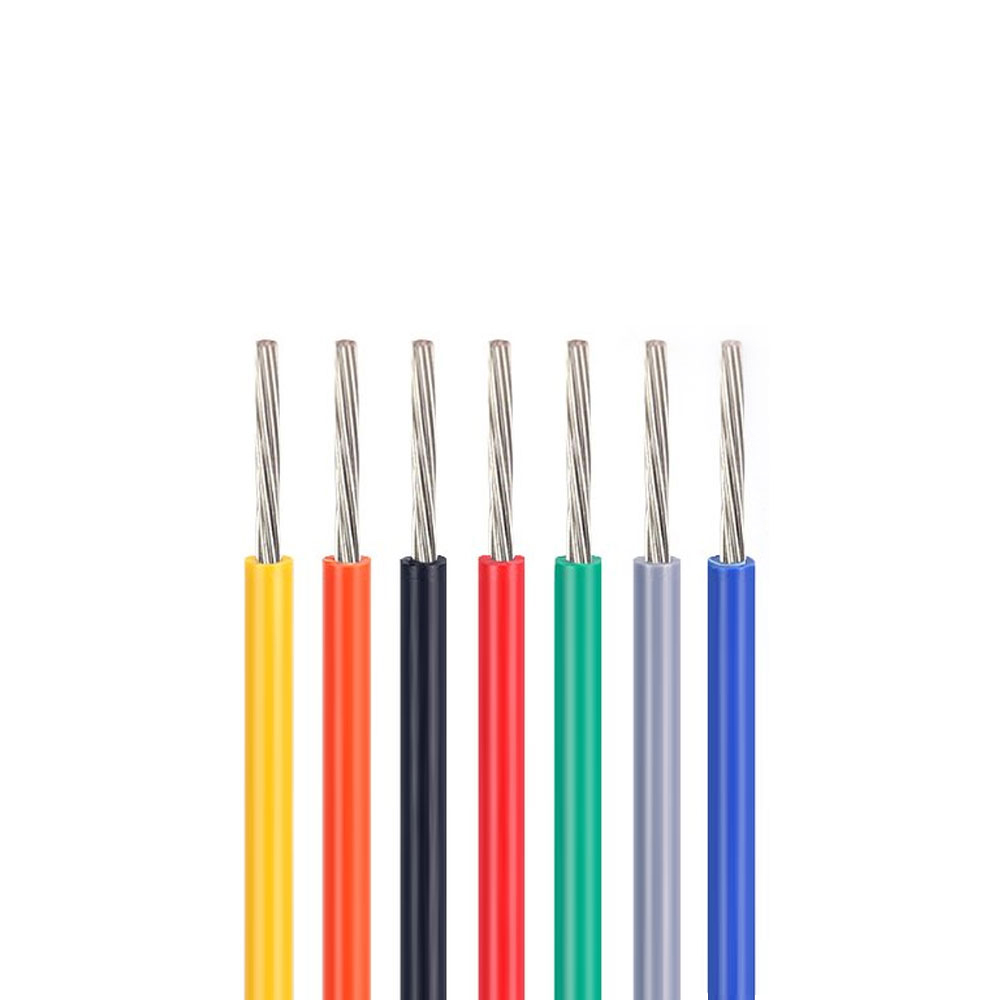

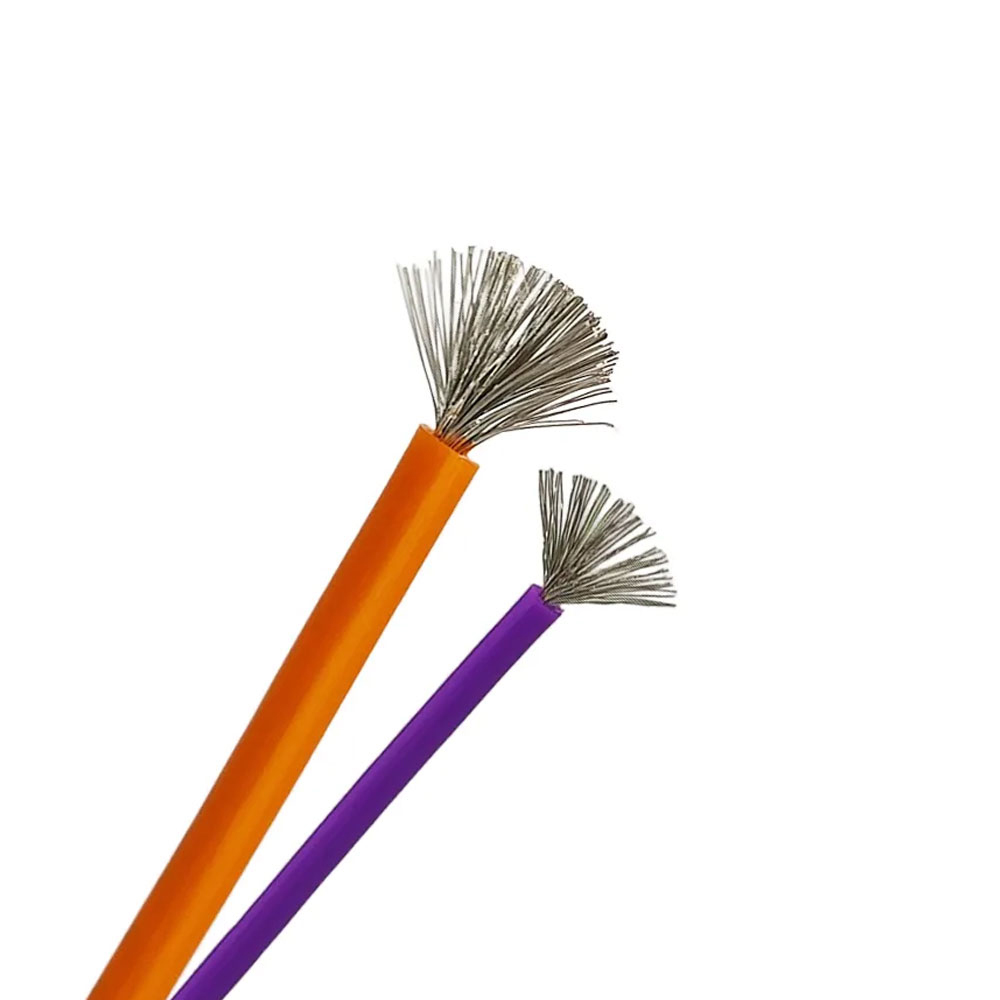

Yüksek performanslı kablolar bu sorunu çeşitli iletken stratejileriyle çözer. Gümüş kaplı bakır iletkenler birinci sınıf veri kablolarında yaygındır çünkü gümüşün marjinal olarak daha yüksek yüzey iletkenliği, çıplak bakırla karşılaştırıldığında cilt etkisi kayıplarını azaltır. Sabit kurulumlar için katı iletkenler çok damarlı iletkenlere tercih edilir, çünkü büküm her kablo temas noktasında küçük ama ölçülebilir empedans değişimlerine neden olur. Çok telli iletkenlerin gerekli olduğu esnek uygulamalar için sıkı bir şekilde kontrol edilen kablo geometrisi ve büküm uzunluğu bu etkiyi en aza indirir. İletken çapının da kablonun karakteristik empedans hedefine (genellikle koaksiyel RF kabloları için 50Ω veya yüksek hızlı veri çiftleri için 100Ω diferansiyel) tam olarak uyması gerekir.

Dielektrik Malzeme ve Empedans Tutarlılığı

Her bir iletkeni çevreleyen yalıtım (dielektrik) elektriksel olarak inert değildir. Her dielektrik malzemenin, sinyallerin kablo boyunca yayılma hızını ve kablonun karakteristik empedansını doğrudan etkileyen karakteristik bir geçirgenliği (dielektrik sabiti) vardır. Kablo uzunluğu boyunca dielektrik sabitindeki değişiklikler doğrudan empedans süreksizliklerine dönüşür ve bu da sinyal yansımalarına neden olur. Yüksek hızlı dijital sistemlerde bu yansımalar sinyal göz diyagramında gürültü olarak görünür ve bit hata oranlarını artırır.

Düşük frekanslı uygulamalar için yeterli olan standart PVC yalıtımı, nispeten yüksek ve değişken bir dielektrik sabitine sahiptir, bu da onu yüksek hızlı veri kabloları için pek uygun kılmaz. Yüksek performanslı bilgisayar kabloları bunun yerine, ilgilenilen frekans aralıklarında tutarlı özellikleri koruyan düşük kayıplı dielektrik malzemeler kullanır.

Yüksek performanslı kablolarda yaygın olarak kullanılan dielektrik malzemeler ve özellikleri:

• PTFE (politetrafloroetilen): Yaklaşık 2,1'lik dielektrik sabiti, sıcaklık ve frekansa karşı son derece kararlı. Birinci sınıf RF kablolarında, yüksek hızlı test kablolarında ve havacılık sınıfı veri düzeneklerinde kullanılır. Kararlı empedans için mükemmeldir ancak pahalıdır ve işlenmesi zordur.
• FEP (florlu etilen propilen): Dielektrik sabiti 2,1–2,2 olup, elektriksel avantajlarının çoğunu korurken ekstrüzyona tabi tutulması PTFE'den daha kolaydır. Cat 6A ve Cat 8 Ethernet kablolarında ve yüksek hızlı dahili veri kablolarında yaygın olarak kullanılır.
• Köpüklü polietilen: Havayla doldurulmuş hücresel yapı, etkili dielektrik sabitini 1,5'in altına düşürür, sinyal yayılma hızını önemli ölçüde artırır ve kayıpları azaltır. Yüksek frekanslı uygulamalar için koaksiyel kablolarda kullanılır.
• HDPE (yüksek yoğunluklu polietilen): 2,3 civarında dielektrik sabiti, iyi elektriksel özellikler ve uygun maliyetli. Veri merkezleri için yapısal kablolamada yaygındır.

Dielektrik duvar kalınlığının üretim tutarlılığı da aynı derecede önemlidir. İletkenin yalıtım içinde merkezden uzakta olduğu dış merkezlilik, geri dönüş kaybına neden olan ve sinyal bütünlüğünü kötüleştiren periyodik empedans değişimleri yaratır. Yüksek performanslı kablo üreticileri, eksantrikliği milimetrenin kesirlerine kadar en aza indirgemek için gerçek zamanlı duvar kalınlığı izleme özelliğine sahip hassas ekstrüzyon ekipmanı kullanır.

Koruyucu Mimari ve Elektromanyetik Parazit Reddi

Hem kabloya bağlanan harici kaynaklardan hem de kablonun içinden dışarıya yayılan sinyallerden kaynaklanan elektromanyetik girişim (EMI), gerçek dünyadaki bilgi işlem ortamlarında iletim kararlılığına yönelik en pratik tehditlerden biridir. Sunucu odaları, veri merkezleri ve endüstriyel bilgi işlem kurulumları, anahtarlamalı güç kaynakları, soğutma fanları, kablosuz radyolar ve yüksek akımlı motor sürücüleri ile dolu, elektriksel olarak gürültülü yerlerdir. Yeterli korumaya sahip olmayan bir kablo, sinyal iletkenlerindeki bu gürültüyü toplayarak sinyal-gürültü oranını düşürecek ve hataları artıracaktır.

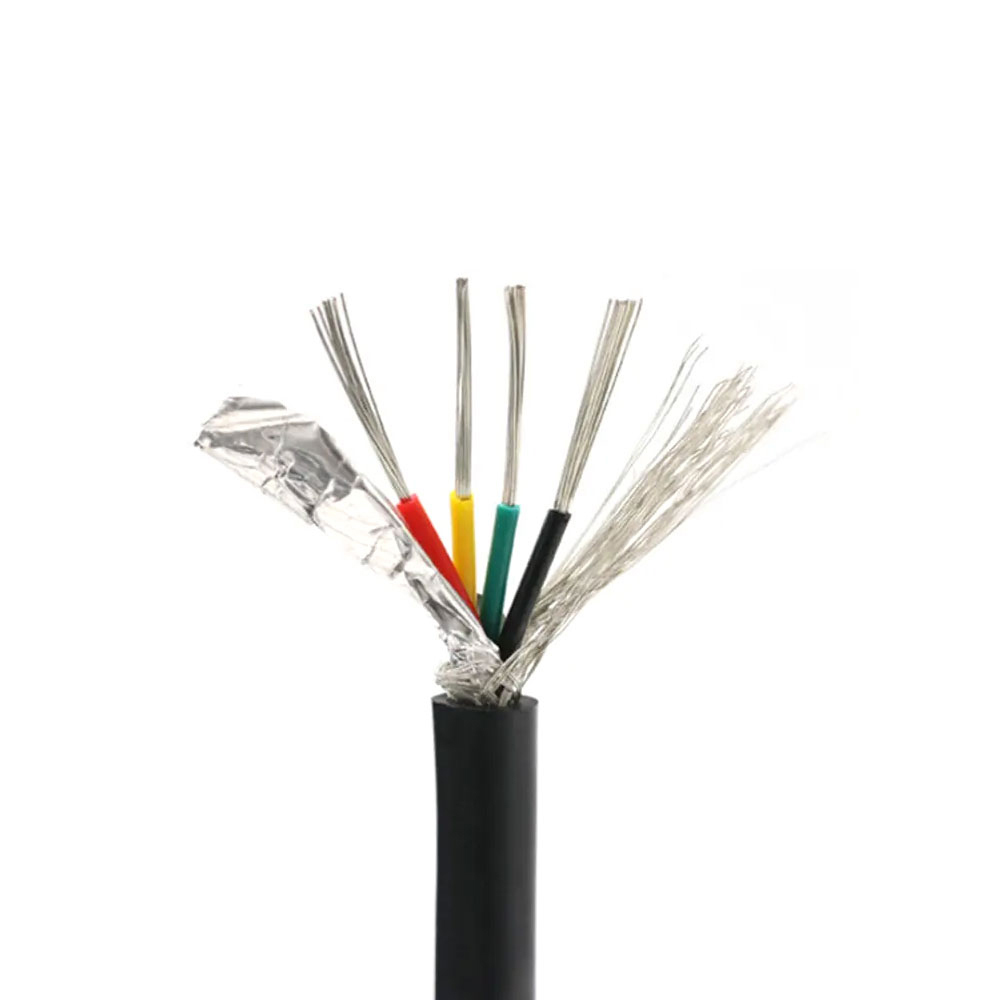

Yüksek performanslı bilgisayar kabloları, hem yüksek kapsama alanı hem de geniş frekans etkinliği sağlamak için katmanlı koruma stratejileri kullanır. Bir ekranlama sisteminin performansı, transfer empedansı ve kalkan kapsama yüzdesi ile ölçülür; daha düşük transfer empedansı ve daha yüksek kapsama alanı, daha iyi EMI reddini gösterir.

USB, Thunderbolt, DisplayPort ve Ethernet'te kullanılan mimari olan diferansiyel sinyal çiftleri için ayrı çift koruma (S/FTP veya U/FTP yapısı), aynı kablo içindeki çiftler arasında en yüksek çapraz karışma reddini sağlar. Cat 8 Ethernet veya aktif optik kablo düzeneklerinde olduğu gibi, birden fazla yüksek hızlı çift bir kablo ceketini paylaştığında bu durum kritik öneme sahiptir.

Diferansiyel Çift Geometrisi ve Karışma Kontrolü

USB 3.2, PCIe, DisplayPort 2.1 ve 1GbE'nin üzerindeki tüm Ethernet çeşitleri dahil olmak üzere modern yüksek hızlı bilgisayar arayüzleri, verilerin tamamlayıcı sinyaller taşıyan iki iletken arasındaki voltaj farkı olarak iletildiği diferansiyel sinyallemeyi kullanır. Bu teknik, ortak mod gürültüsüne karşı doğal bir bağışıklık sağlar, ancak kritik olarak her bir çift içindeki iki iletkenin fiziksel simetrisine bağlıdır. Herhangi bir geometrik asimetri (farklı yalıtım kalınlığı, eşit olmayan döşeme uzunluğu veya tutarsız aralık), bir iletkenin sinyalinin alıcıya diğerinden biraz önce ulaştığı çiftin çarpık olmasına neden olur. Çoklu gigabit veri hızlarında, pikosaniyelik sapmalar bile alıcı kod çözme hatalarına neden olabilir.

Diferansiyel çiftlerin büküm hızı, iki rakip gereksinimi dengelemek için dikkatlice tasarlanmıştır: sıkı, tutarlı büküm, ortak mod reddini ve mekanik simetriyi geliştirir, ancak aşırı sıkı büküm, kablonun uzunluğunu yoluna göre artırır (çiftler arasındaki eğriliği etkiler) ve iletkenlere stres uygulayabilir. Çok çiftli bir kablodaki farklı çiftlere, her bir çiftin benzersiz bir elektriksel uzunluğa sahip olması için kasıtlı olarak biraz farklı büküm oranları verilir, böylece belirli frekanslarda çiftler arasında rezonans karışma bağlantısı önlenir.

Konektör Sonlandırma Kalitesi ve Kontak Güvenilirliği

Bir kablo düzeneğinin aktarım stabilitesi yalnızca en zayıf bağlantı noktası kadar iyidir ve konektörler her zaman herhangi bir kablo düzeneğinin arızalanmaya en yatkın öğesidir. Konektör arayüzünde mekanik hassasiyet, kontak malzemesi ve sonlandırma yönteminin tümü sinyal bütünlüğünü doğrudan etkiler. Konektörlerdeki empedans süreksizlikleri kaçınılmazdır - geometri, kablodan konektöre geçişte aniden değişir - ancak yüksek performanslı konektör tasarımları, bu süreksizliğin elektriksel uzunluğunu en aza indirir ve yansımaları azaltmak için uyumlu empedans yapıları kullanır.

Altın kaplamalı kontaklar, yüksek güvenilirliğe sahip bilgisayar kablo konnektörleri için standarttır çünkü altının oksidasyona karşı direnci, binlerce birleştirme döngüsü ve yıllık hizmet boyunca düşük, istikrarlı temas direncini korur. Baz metal kontaklardaki oksidasyon nedeniyle zamanla artan kontak direnci, ekleme kaybını artırır ve sinyal yansımalarına neden olur. Yüksek hızlı uygulamalar için konektörün geri dönüş kaybı spesifikasyonu (konektörün empedans uyumunu ne kadar iyi koruduğunun bir ölçüsü) protokolün gerekliliklerine göre doğrulanmalıdır. Örneğin USB4 ve Thunderbolt 4 kabloları, kablonun kendisi kadar zorlu konnektör performans özelliklerini taşır.

Yüksek hızlı uygulamalar için konnektör kalitesini değerlendirirken doğrulanacak faktörler:

• Kontak kaplama kalınlığı — yüksek döngülü uygulamalar için nikel bariyeri üzerinde minimum 0,5 µm altın
• Hedef protokolün frekans aralığıyla eşleşen geri dönüş kaybı oranı
• Çiftleşme döngüsü derecelendirmesi — USB-C konektörleri en az 10.000 döngü için derecelendirilmelidir
• Gerilim azaltıcı tasarım — iletken-kontak lehimini veya kıvrımlı bağlantıyı esneme yorgunluğundan korur
• Üçüncü taraf sertifikası — USB-IF, Thunderbolt sertifikası veya HDMI Forum uyumluluk testi

Kablo Uzunluğu, Aktif Bileşenler ve Protokole Özel Sınırlar

Yalnızca iletkenler, yalıtım, ekranlama ve konektörler içeren pasif kablo düzenekleri, yeterli sinyal kalitesini koruyabilecekleri uzunluk konusunda temel fiziksel sınırlara tabidir. Kablo uzunluğu arttıkça ekleme kaybı birikir ve alınan sinyal genliği azalır. Her protokol, kablo artı konektörlerin içinde kalması gereken maksimum ekleme kaybı bütçesini tanımlar. Bu bütçenin aşılması, alıcının ekolayzırının telafi edememesine ve bit hatalarına neden olur.

Pasif kablo sınırının ötesinde uzunluk gerektiren uygulamalar için aktif kablolar, kablo düzeneğinin içinde sinyal koşullandırma elektroniği (tipik olarak yeniden zamanlayıcılar veya yeniden sürücüler) içerir. Aktif optik kablolar (AOC'ler), elektrik sinyalini bir uçta optiğe ve diğer uçta tekrar elektriğe dönüştürerek onlarca metrelik mesafelerde uzunluğa bağlı ekleme kaybını neredeyse ortadan kaldırır. Bu aktif yaklaşımlar, yalnızca pasif bakırla fiziksel olarak imkansız olan mesafelerde iletim stabilitesini korur; bu da onları veri merkezi ara bağlantıları, depolama alanı ağları ve yüksek performanslı bilgi işlem kümesi arka panel bağlantıları için vazgeçilmez kılar.

İletim Kararlılığının Test Edilmesi ve Doğrulanması

Yüksek performanslı bir kablo belirlemek yalnızca başlangıçtır; hedef kurulumda gerçekten istikrarlı iletim sağladığını doğrulamak da aynı derecede önemlidir. Veri sayfalarına göre test edilmesi veya onaylanması gereken temel elektriksel parametreler arasında ekleme kaybı (zayıflama), geri dönüş kaybı, yakın uç karışma (NEXT), uzak uç karışma (FEXT), yayılma gecikmesi ve çiftler arasındaki çarpıklık yer alır. Yapısal kablolama kurulumları için Fluke DSX serisi gibi saha test cihazları tüm bu parametreleri ölçebilir ve kurulu kablo tesisinin nominal kategorisini karşıladığını doğrulayabilir.

Thunderbolt 4 kablosu, yüksek hızlı HDMI düzeneği veya PCIe Gen 5 yükseltici gibi ayrı kablo düzenekleri için, ilgili endüstri sertifikasyon kuruluşu tarafından gerçekleştirilen protokole özgü uyumluluk testleri, tüm çalışma koşullarında iletim kararlılığının en güçlü güvencesini sağlar. Test kanıtı olmaksızın uyumluluk iddiasında bulunan markasız alternatifler yerine saygın üreticilerden sertifikalı aksamlar satın almak, iletim stabilitesinin uzun vadede yüksek performanslı bilgi işlem uygulamalarının taleplerini karşılamasını sağlamanın en güvenilir yoludur.
